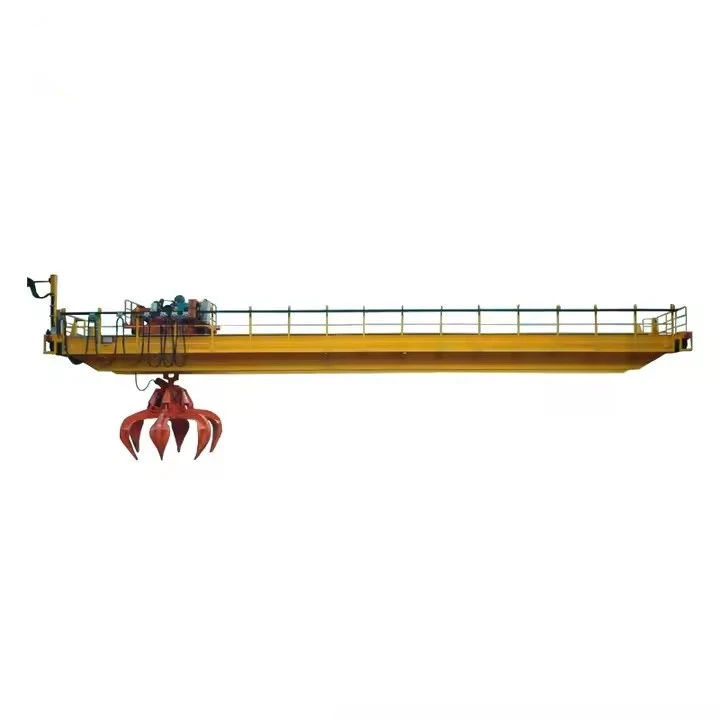

КЗ Граб Двоструки поклопац загрљаја

Кључне карактеристике

Двоструки дизајн

Јачи од појединачних дизалица, погодних заТешка оптерећења (5-550 тона или више).

ПружаВисока висина кукеЗа бољу вертикалну употребу простора.

Граб Систем кашике

Користи се заЛоосе Индустријска опрема(нпр. песак, шљунак, угаљ, зрно).

Може битиЦламСхелл, наранџасти коре или електро-хидраулични хватање.

Ради прекоуже или моторизовани механизам.

Висока брзина подизања и путовања

Оптимизован заБрзо учитавање \/ истовар циклуса.

ОпремљенВозови са променљивим фреквенцијама (ВФДС)За глатку контролу.

Робусна грађевина

ТешкиЗаварени челични носачиза дуг радни век.

ОјачанКрајња колица и точковиза стабилност.

Напредни систем управљања

Привезак контрола, кабине или даљинско управљање.

Заштита од преоптерећења, гранични прекидачи и технологија против светла.

Савјети за инсталацију и одржавање

Правилно поравнавање железница- Осигурава глатку кретање дизалице.

Редовни инспекција хватања- Проверите да ли се носите у конопцима, моторима и чељустима.

Подмазивање- Држите точкове, зупчанике и лежајеве добро подмазане.

Електрични чекови- Прегледајте каблове, ограничите прекидаче и контроле.

Поређење са осталим дизалицама

Основне компоненте: Лежај, мењач, мотор, пумпа

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (кг): 2000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Дизајн: Доубле Беам

Ефикасност: висока ефикасност

Радна брзина: брзи рад брзине

Стабилност: Функција против љуљачке

Боја: опционо

Извор напајања: 110В \/ 220В \/ 230В \/ 380В \/ 440В, прилагођени

СЦАН: 7. 5-31. 5м

КЗ ГРАП ГЛАВЛЕ ГАРДЕР ЦРАНЕ ЦРАНЕ је систем за дизање тешких дежурајући дизајниран за управљање расутом материјалом. Испод је детаљан прекид својих структуралних, механичких, електричних и безбедносних компоненти.

1. Главне структурне компоненте
СВЕДОК ШЕШЕЉ - ОДГОВОР: Морски носач (главни сноп)
Двокреветни дизајн у кутији (заварена челична конструкција за заваривање).

Омогућава већу носивост (до 550+ тоне) и бољу висину куке од појединачних дизалица.

Укључује појачане крајње везе за стабилност.

Б. Крајња колица (структура подршке)
Структуре примљене челика на сваком крају моста.

Опремљен је точковима, моторима и пуферима за кретање по шинама писте.

Уређаји против дизања спречавају избацивање.

Ц. Рунваи Систем (Подршка шинама)
Ширане дизалице (Ку70 \/ Ку80 \/ Ку120) монтирана на греде писте.

Жељезничке стезаљке причврстите дизалицу када се не користе.

2 Механизам за подизање и подизање
А. Узмите канту (јединица за руковање материјалом)
Врсте:

ЦламСхелл Граб (за слободно тече материјале попут песка, зрна).

Оранге Пеел Граб (за отпад метала, стене, неправилне облике).

Електро-хидраулички хватање (за прецизну контролу).

Ужета или моторизована (у зависности од модела).

Б. Дизалица (систем за подизање)
Зизвођач жичане конопце (за тешке апликације).

Дуал-мотор систем (онај за подизање \/ спуштање, један за отварање \/ затварање хватања).

Укључује бубањ, кочницу, мењач и мотор.

Ц. Тролеј (попречна јединица за кретање)
Креће се уз мостови за постављање грабња.

Садржи дизалицу, систем за хватање управљања и путовања мотори.

ВФД-контролисано за глатко убрзање \/ успоравање.

3. Погон и покрети системи
А. Дуга возила за путовања (кретање моста)
Мотори, мењачи и точкови за премештање целе дизалице дуж писте.

Фреквенцијски контролисан за прецизно позиционирање.

Б. Цросс Травел Дриве (Троллеи Мовемент)
Омогућује колица да помера бочно на страну дуж мрља.

Опремљен је анти-упаљеним технологијом за стабилност.

Ц. Систем напајања
Фестоон или кабловске колуте за пренос електричне енергије.

Слични прстени (за ротацију 360 степени у неким моделима).

4. Контролни и електрични системи
А. Цонтрол Панел (главни електрични ормар)
Куће контактира, ПЛЦ-ови и преливени релеји.

Осигурава несметан рад и сигурносне блокаде.

Б. Контроле оператора
Контрола привеска (ручни, ожичени даљински управљач).

Радио даљински управљач (операција бежичног рада).

Кабина за оператера (за велике дизалице, са управљањем џојстика).

Ц. Сензори и гранични прекидачи
Горњи \/ доњи прекидачи за подизање (спречава прекомерно путовање).

Колица крајњи престаје (спречава судари).

Оптерећења ћелија (заштита од преоптерећења).

.

5. Безбедносне компоненте
А. систем кочења
Кочнице за хитне случајеве (механичке или хидрауличне).

Неиспуни кочнице са безбедним местима (спречава случајне капи).

Б. Систем против судара
Ласерски \/ ултразвучни сензори (за операције мултиране кран).

Бумпер пуфери (апсорпција удара на шинама).

Ц. Стање у случају нужде (е-станица)
Инсталирано на контролним панелима и привеском.

Д. Уређаји за упозорење
Сирена и стробове светла (за оперативна упозорења).

6 Опционални додаци
✔ Систем за вагање (мерење оптерећења у реалном времену).
✔ Монитор брзине ветра (за кранови на отвореном).
✔ Аутоматизовани систем позиционирања (за прецизно хватање).
✔ Отпоран на прашину и отпоран на корозију (за оштре окружења).

Скица

Главни технички

Кључне предности

Врхунски капацитет за дизање

Ручке5-550+ тона, Идеално за тешке расуте материјале (угљен, руда, отпадни метал).

Висока ефикасност

Омогућава двоструки моторни системистовремено дизање и рад узимање, убрзавање преноса материјала.

2-3 × брже од ручних \/ једнопојасних алтернатива.

Прецизна контрола

ВФД погони омогућавајуГлатко убрзање \/ позиционирање(Мања или једнака тачност ± 10 мм).

Технологија против светла минимизира оптерећење материјала.

Издржљива конструкција

Заварени челични носачи издрже10, 000+ Дути циклуси(М 5- М8 Класификација).

ИП55 Заштита за оштре окружења (прашина, влага).

Оптимизација простора

Двоструки дизајн носача пружа15-20% више висине кукевс. Појединачне дизалице.

Сигурносне карактеристике

Двоструки кочиони системи + заштита од преоптерећења (110% прекида капацитета).

ЕМЕРГИТИ ЕНЦЕ-ОФФ (ЕПО) и избегавање судара.

Примарне апликације

1. Дизајн и инжењеринг
Анализа захтева купца
Носивост, распон, висина подизања, радничка класа, животну средину итд.
Механички и електрични дизајн
3Д моделирање са ЦАД \/ ЦАЕ софтвером
Структурна анализа, Прорачун ФЕМ и оптимизација распореда
Избор компонената
Мотори, мењач, дизалице, кочнице, електрични делови из поузданих брендова
2 Набавка сировина
Висококвалитетни материјали попут К235Б \/ К345Б челика за главну производњу носача
Сертификовани и праћени материјали за безбедносне критичне компоненте
Инспекција и испитивање долазних материјала (хемијска и механичка својства)
3. Израда челичне структуре
Сечење: ЦНЦ машине за сечење плазме \/ плазме за високу прецизност
Опремање и бушење: Припрема ивица и зглобно бушење
Заваривање: ЦОУ \/ МИГ \/ МАГ заваривање за главне греде, крајњи носаче, колица
Завари се тестирају ултразвучном или магнетном честицама честица
Исправљање: хидраулична штампа за уклањање деформације
Скупштина: Скупштина носача са строгом контролом геометријске димензије
4. Површински третман
Снимљено минирање у СА2.5 Стандард за уклањање рђе
Епоксидно или полиуретански сликарство
Пример + интермедијарни + сложени слојеви (обично 80-120μм укупна дебљина)
Необавезно: Појединачни премази обогаћини цинковима или корозијом за употребу морских или на отвореном
5. Машинска обрада и монтажа
Обрада точкова, осовина, бубњева и ременских група за уска толеранције
Скупштина:
Зрачни точкови, крајњи носачи и системи за спајање
Колица за колица са механизмом за подизање
Мотор, мењач, бубањ, кука и водич за конопце
6 Инсталација електричног система
Скупштина електричне кабинета са Сиеменс \/ Сцхнеидер \/ АББ компонентама
Инсталација:
Ограничите прекидаче, заштитници преоптерећења, сензори против судара
Каблови, фестонски системи и бежични даљински системи
Мотори са ВФДС-ом за глатку контролу брзине (опционо)
7. Инспекција и тестирање
Димензионална инспекција: Осигуравање тачности Скупштине
Тестирање без оптерећења: Троллеи Травел, Кран Травел, Функција подизања
Тестирање оптерећења (обично 1.1-1.25 × називни капацитет):
Статички и динамички тестови по националним или ЦЕ стандардима
Електрично тестирање: Отпорност изолације, логика контроле, заустављање у случају нужде
Испитивање сигурносног уређаја: Ограничите прекидаче, аларми, кочнице и блокада
8 Паковање и достава
Демонтажа главних компоненти за отпрему (по потреби)
Водоотпорна амбалажа, заштита против корозије и амбалаже челичног оквира
Прилагођено паковање за иностранство пошиљке (контејнери или скупни терет)
9. Документација и примопредаји
Укључује:
Кориснички приручник
Потврда о квалитету
Извештај о испитивању
Електрични дијаграм ожичења
Распоред одржавања
Опционално: Надзор за инсталацију на лицу места, обука пуштања у рад и оператера

Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
