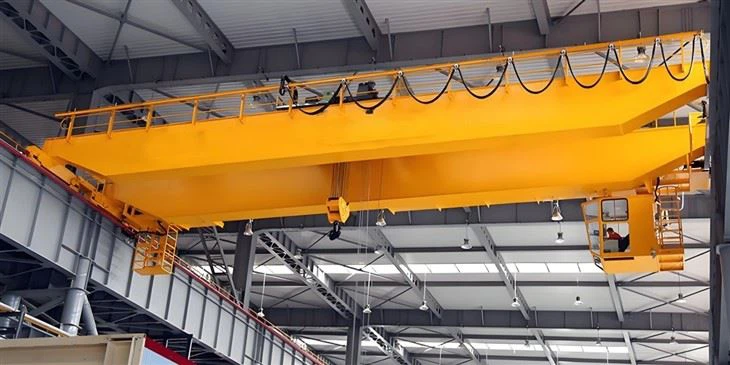

50т двоструки носач загрљаја





50Т двоструки горњи дионица је раствор за дизање тешког дежурства дизајниран за индустријске апликације које захтевају високи капацитет, прецизност и издржљивост. Испод су његове кључне карактеристике, компоненте и типичне апликације:

Кључне карактеристике:
Капацитет: 50 метричких тона (може се прилагодити за веће оптерећење).

Дизајн двоструких носача: Два главна носача пружају побољшану снагу и стабилност у поређењу са кранови са једноструким носачем.

Распон: подесиви (обично 10-35 метара, у зависности од захтева за радионице).

Висина подизања: прилагодљива (обично 6-30 метара).

Цласс Цласс: А5 (умјерено) до А6 (тешка дужност) за честу употребу у захтевним окружењима.

Опције управљања: привезак контрола, даљински управљач радију или кабине.

Карактеристике безбедности: заштита од преоптерећења, гранични прекидачи, заустављање у хитним случајевима и системи против судара.





Поређење: КД Доубле Гирдер вс. Појединачни поклопац

Значајка	Двоструки носач	Један носач
Капацитет	5 - 550+ тона	1-20 тона
Укрстити	До 35м +	До 15м
Висина куке	Виши	Нижи
Трошак	Већи почетни трошак	Економичнији
Издржљивост	Тешки	Светло до средње дужности



Основне компоненте: Лежај, мењач, мотор, пумпа

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (кг): 2000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Дизајн: Доубле Беам

Ефикасност: висока ефикасност

Радна брзина: брзи рад брзине

Стабилност: Функција против љуљачке

Боја: опционо

Извор напајања: 110В \/ 220В \/ 230В \/ 380В \/ 440В, прилагођени

СЦАН: 7. 5-31. 5м







Двоструки гранични кран са двоструким носачем 50-тона је систем за дизање тешких дежуран који се користи у индустријским подешавањима попут челичних биљака, бродоградилишта и великих производних погона. Ево његових кључних компоненти:

1. структура моста
Главни носачи (2 бр.) - Примарно лежајне греде (кутија или тип решетка) подржавајући укупни терет дизалице.

Крајњи камиони (2 бр.) - Челични оквири са точковима који омогућавају крену да крене дуж шина за писте.

Прекрштене греде - пружају бочну стабилност између носача.

2 механизам за подизање
Мотор за подизање - овлашћења Подигнута операција подизања (обично АЦ или ДЦ).

Жичани коноп и бубањ - дизала и спушта оптерећење (може укључивати више падова за 50Т капацитета).

Кука за куку - кука за подизање тешких дежура са системом ременице.

Кочиони систем - Осигурава сигурну контролу оптерећења (диск или кочнице бубња).

3. Механизам колица
Тролеи Фраме - помера се хоризонтално дуж мостове носаче.

Тролеј Мотор и погон - олакшава кретање унакрсног путовања.

Точкови и шина - Водичи Кретање колица.



4. Централни камиони и систем за писте
Точкови (4 или више) - Покрените се на шинама РАДИ РОЧА.

Тампони \/ одбојници - апсорбују утицај на трајне границе.

Греде за писте - Подршка покрету дизалице (монтирана на ступове или структури градње).

5. Електрични систем
Управљачка плоча \/ кабина \/ привезак - интерфејс оператера (радио даљински управљач или контролу кабине).

Фестоон \/ проводник шипке - пренос снаге и сигнала.

Ограничите прекидаче - спречавају прекомерно путовање дизала и колица.








6. Безбедносне компоненте
Ограничење преоптерећења - спречава подизање преко 50т капацитета.

Хитно заустављање (Е-СТОП) - одмах смањује снагу у хитним случајевима.

Систем против судара - користи се у мулти-дизалици.

Анемометар (ако је на отвореном) - прати брзину ветра ради сигурног рада.





.

7. Додатне функције (опционо)
Скала тежине дизалице - интегрисано мерење оптерећења.

Возови са променљивим фреквенцијама (ВФДС) - глатко убрзање \/ успоравање.

Магнетни или хватнички прилози - за специјализовано подизање.





50Т Двоструки горњи крадљивац дизајниран је са вишеструким компонентама безбедности како би се осигурао сигуран и поуздан рад, у складу са европским стандардима (ЕН 13001, ЕН 14492, ФЕМ и други). Испод је кључна безбедносна компонента обично укључена:



1. Уређаји за ограничавање оптерећења
Прекидач за преоптерећење - спречава рад дизалице ако оптерећење прелази називни капацитет.

Учитајте систем ћелије \/ вагање - монитори оптерећења у реалном времену како би се спречило преоптерећење.

2 Прекидачи крајњег границе
Подизање горњег \/ доњег лимитног прекидача - зауставља дизање када кука достигне максималну или минималну сигурну висину.

Троллеи & Бридге Травел Лимит прекидачи - Спрјечава дизалицу од превеликих путовања на крајевима писте.

3. Хитно заустављање (Е-СТОП)
Пусх-дугме Хитно заустављање - инсталирано на контролу привеска или кабине за тренутно гашење хитних случајева.

4. систем против судара
Ласерски \/ ултразвучни сензори - откривају препреке или друге дизалице за спречавање судара (користи се у системима мултиране кран).

РФИД \/ ЗОНИНГ СИСТЕМС - Осигурава сигурне радне зоне у аутоматизованим окружењима.

5. Кочиони системи
Неисправне кочнице (механичка и електромагнетна) - аутоматски се баве случају неуспеха напајања.

Кочница за подизање дизалице - спречава ненамјерно снижавање оптерећења.

6 Компоненте електричне безбедности
Заштита поднапона - спречава неочекивано поновно покретање након неуспеха напајања.

ФАЗА ФЛАФЕНЦИЈА И ЗАШТИТА ГУБИТАК ПОГЛАВЉА - Осигурава исправно фазију напајања.

Прекидачи и релеји и релеји за заштиту од кратких споја и пренасуалности за електричну сигурност.

7. Механичке сигурносне функције
Уређаји за пуфер и браник - апсорбује утицај на крају путовања.

Жељезничке стезаљке \/ уређаји за сидриште - причвршћује дизалицу када се не користи (за кранови на отвореном).

8 карактеристике безбедности оператера
Кабина са сигурносним блокадама - осигурава сигуран унос \/ излаз и рад.

Привезак контрола са приложеним тастерима - спречава случајно активирање.

Неклизаване траке и заштитници - за безбедан приступ одржавању.

9. Надгледање и аларми
Упозорење Хорн & Беацон Светла - упозорава особље пре кретања дизалице.

Систем за праћење дизалица (ЦМС) - прати перформансе и открива грешке.

10. Вишак у критичним системима
Двоструки систем кочења - резервне кочнице за механизме за подизање.

Секундарни задржавач уже - спречава проклизавање конопа у случају неуспеха.





Скица

Главни технички







Двоструки носач двоструког носача 50-двострука је раствор за дизање тешких дежураних за индустријским апликацијама које захтевају висок капацитет, прецизност и издржљивост. Ево његових кључних предности:

1. високи капацитет (50 тона и шире)
Дизајниран је да ефикасно поступа са великим оптерећењима (50 тона или више), чинећи га идеалним за челичне биљке, ливне, бродограде и тешке индустрије машина.

Може се прилагодити још већим капацитетима ако је потребно.

2 Побољшана стабилност и издржљивост
Дизајн двоструких носача пружа врхунску снагу и крутост у поређењу са једним дизалицама.

Боља дистрибуција оптерећења, смањујући стрес на структури дизалице.

Изграђен са висококвалитетним челиком за дугорочну поузданост у оштрим окружењима.

3. већа висина и дизалице за подизање
Дизајн двоструких носача омогућава већу висину куке, максимизирање вертикалног радног простора.

Идеално за апликације које захтевају дубоко подизање (нпр. У ливницима или великим радњама).

4. Напредна контрола и прецизно руковање
Опремљен је дисковима са променљивим фреквенцијама (ВФД) за глатко убрзање \/ успоравање, минимизирање замаха оптерећења.

Прецизно позиционирање за деликатно или високо вредности.

Опције за даљинско управљање и аутоматизацију за сигурније и ефикасније пословање.

5. Прилагодљиве функције
Вишеструки механизми за подизање (једнокреветни \/ двоструки дио).

Специјализоване куке, хватају или магнете за различите материјале (челик, отпад, контејнери).

Варијанте отпорне на експлозију, топлоту отпорне на топлотне или корозије за екстремне услове.

6 Смањено одржавање и дуг радни век
Робусна изградња смањује хабање и суза.

Запечаћене лежајеве и висококвалитетне компоненте минимизирају време застоја.

Лаган приступ инспекцији и одржавању.

7. СИГУРНОСНА ОПРЕМА
Заштита преоптерећења да се спречи случајно преоптерећење.

Ограничите прекидаче и хитно заустављање за сигуран рад.

Системи против судара (за више кранова у истом заливу).

8. Економично за тешке индустрије
Већа почетна цена од појединих дизалица, али нуди боље РОИ због трајности, ефикасности и смањеног прекида рада.

Идеалне апликације:
Обрада челика и метала

Схипбуилдинг & Оффсхоре Индустриес

Постројења и тешка машина

Изградња и логистика

Закључак:
АС 50- тоне двоструко додатни крани је електрана за тешко подизање, нудећи снагу, прецизност и поузданост у захтевању индустријских окружења. Његов високи капацитет, стабилност и опције прилагођавања и прилагођавање чине га врхунским избором за тешке апликације.





Двоструки поклопац двоструког носача 50-двострука је раствор за дизање тешког дежурства дизајниран за индустријске апликације које захтевају високи капацитет, прецизност и издржљивост. Испод су њене кључне апликације, функције и користи:

Апликације:

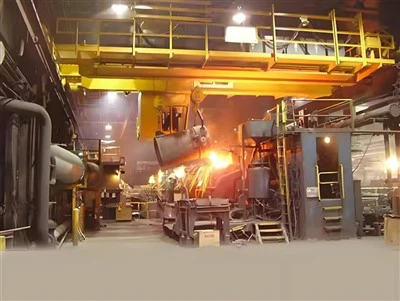

Челична и метална индустрија

Руковање челичним завојницама, плочама и тешким калупима.

Учитавање \/ истовар сировина у ливницима.

Електране

Дизање турбина, генератора и тешке машине током одржавања.

Бродоградња и портови

Помицање великих компоненти и контејнера за брод и контејнери.

Производња тешких машина

Састављање велике опреме попут пресова, рударских машина и хидрауличких система.

Аутомобилска индустрија

Превоз тешких делова возила, пресова и монтажне линије.

Грађевинарство и инфраструктура

Руковање пресформацијским бетонским сегментима, компоненти моста и структурне греде.

Рударске и цементне биљке

Помицање расутих материјала, дробилице и делова пећи.





Процедура производње за двоструки носач двоструког носача 50-двоструко укључује неколико кључних фаза, од дизајна и материјалне набавке за монтажу и тестирање. Испод је детаљан корак по корак Преглед производног процеса:

1. Дизајн и инжењеринг
Анализа захтева купца: Одређивање распона, висина подизања, дежурна класа (ФЕМ \/ ИСО) и оперативно окружење.

ЦАД МОДЕРИНГ: Креирајте 3Д дизајне за мостове носаче, крајње кочије, дизалице и колица.

Структурни прорачуни: Провјерите капацитет оптерећења, ограничења односа и усклађеност са стандардима (ИСО, ДИН, ФЕМ или ЦМАА).

Дизајн електро-управљачког система: Планирајте моторне снаге, ожичење и безбедносне функције (Лимит прекидачи, заштита од преоптерећења).

2 Набавка материјала
Главне греде: висококвалитетне челичне плоче (К235Б \/ К345Б) за кутије за носаче или ваљане секције.

Крајња колица: Израђена од челика са завареном или приближеном конструкцијом.

Дизалица и колица: набављају мењачи, мотори, жичане конопце, куке и кочнице.

Електричне компоненте: мотори, контролни панели, фестонски системи и сензори.

3. Израда кључних компоненти
А. Израда двоструког носача
Сечење и заваривање: ЦНЦ плазма сечење челичних плоча, а затим потопљени лук за заваривање (тестера) за носаче.

Прецизна обрада: Избушене рупе за повезивање и греде писте.

Снимљено минирање и сликање: површински третман за отпорност на корозију (ПРИМЕР + топцоат).

Б. Крајња колица
Заварена склоп: Израда блокова на точковима, пуфери и тачке повезивања.

Инсталација точкова: Причвршћени челични точкови са лежајевима.

Ц. Тролеј и дизалица
Изградња оквира: Изградите катиони оквир да бисте подржали 50Т дизалицу.

Интеграција дизалице: Инсталирајте жичану бубањ, мотор, мењач и блок кука.

4. Скупштина
Склоп моста: Придружите се два носача са крајњим носачима помоћу вијке или заваривања високе чврстоће.

Монтажа на колица: Ставите колица на шине моста; Осигурати глатко кретање.

Електрично ожичење: Инсталирајте напајање (фестонски или проводничке шипке), контролне плоче и сигурносне уређаје.

5. Контрола испитивања и квалитета
Тестирање оптерећења:

Тест без оптерећења: Проверите функције мотора, кочнице и кретања.

Статички тест оптерећења: 125% СВЛ (62.5т) за верификацију структурног интегритета.

Динамички тест оптерећења: 110% СВЛ (55Т) за оперативне перформансе.

Безбедносне провере: Прегледајте граничне прекидаче, хитно заустављање и заштита преоптерећења.

Сертификација: Издавање извештаја о испитивању (по ИСО 9001 или локалним прописима).

6 Расвјете и паковање
Демонтажна дизалица за отпрему (ако је потребно).

Заштитите компоненте са превлацима против хрђе и чврсте паковање.

7. Инсталација и пуштање у рад
Скупштина на лицу места: Поновни носачи, инсталирајте греде писта и поравнајте шине.

Коначно тестирање: Провјерите глатку операцију под оптерећењем у објекту купца.

Тренинг: Оператори за воз на контролу и одржавање.



Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
