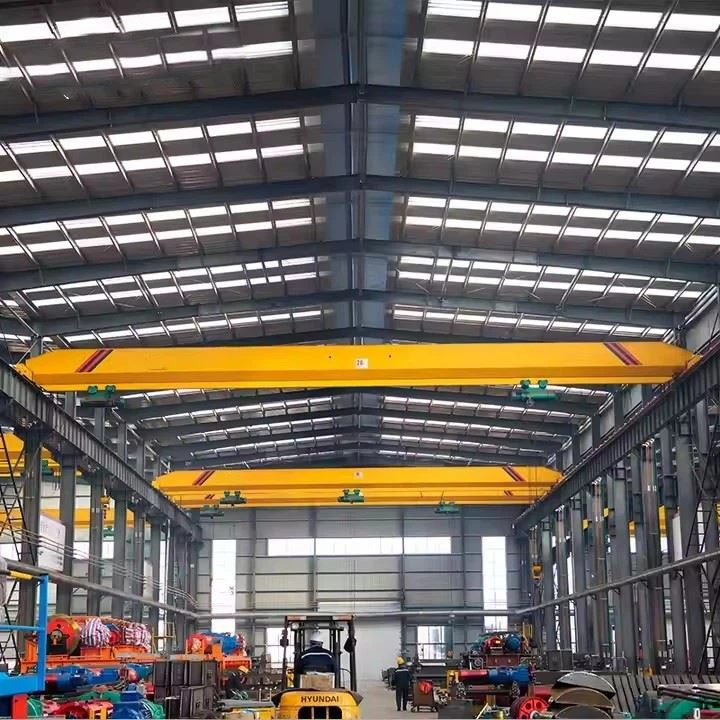

Мала јединствена зрачна дизалица

Основне компоненте: Мењач, мотор, опрема

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (кг): 30000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Продајне јединице: Појединачни предмет

Величина појединачних пакета: 600к300к300 цм

Појединачна бруто тежина: 200. 000 кг



Поређење са двоструким дизалицама

Значајка	Дизалица са једном снопом	Двоструки дизалица
Трошак	Нижи	Виши
Соберн	Минималан	Потребно је потребно
Капацитет	До 20 тона	До 500+ тона
Укрстити	До 31.5м	До 50м +
Апликације	Светлост \/ средња вредност	Тешки индустријски





1. Главни носач (појединачни сноп)
Примарна структура носива оптерећења, обично израђена од завареног челика (кутија или дизајн и-греја).
Дизајниран за светло до средњег дизање (1-20 тона).
Оптимизована за ниске апликације за укрцавање да уштеде простор.



2 Крајњи камиони (крајњи носачи)
Смјештен на оба краја носача, опремљен точковима за кретање по шинама писте.
Укључите погонске моторе за уздужно путовање (кретање дизалице).
Може бити појединачни или тип подршке за двоструки носач, у зависности од дизајна.

3. Дизалица и колица
Електрична дизалица:
Жичани коноп (ЦД1 \/ МД1 тип) - Заједничко за теже оптерећење.
Ланчана дизалица - користи се за лакше оптерећење (до 5 тона).

Тролеи Фраме:
Креће се хоризонтално дуж носача.
Укључује колица, мотор и мењач за попречна путовања.



4. Спава и шине Рунваи
Подржава кренуо крену дуж радног простора.
Израђени од челичних и-греда или заварених нумера.
Захтева правилно усклађивање да би се осигурало несметано деловање.







5. Електрични систем
Контролна табла: управља дистрибуцијом електричне енергије и контролом мотора.
Методе контроле:
Привезак контрола (висеће станицу за притисак на дугме).
Радио даљински управљач (операција бежичног рада).
Контрола кабине (за веће системе).
Ограничите прекидаче: Спречите прекомерно путовање дизалица и колица.





6 Систем напајања
Фестоон систем (кабловска колута): снабдева снагу дизалицом путем клизних каблова.
Проводни траке (аутобуске шипке): Алтернативна испорука електричне енергије за дуготрајне дизалице.



7. Сигурносни уређаји
Ограничење преоптерећења: Спрјечава подизање изнад називног капацитета.
Дугме за заустављање у случају нужде: За непосредно гашење.
Одбојници и пуфери: Абсорбује утицај на трајне границе.
Систем против упала (необавезно): Смањује љуљање оптерећења.

.

8. Кочиони систем
Кочница за дизалицу: Спречава оптерећење клизања приликом заустављања.
Травел кочнице: Користи се на крајњим моторима камиона за глатко заустављање.
Додатне опционе компоненте
Скала дизалице: за вагање оптерећења током подизања.
Карактеристике отпорне на експлозију: За опасно окружење.
Снимање фреквенције променљивог фреквенције (ВФД): За контролу брзине брзине.

Скица



Главни технички





Предности малих крајева са једним снопом
Економичан
Нижи почетни трошак у поређењу са двоструким дизалицама.
Смањени трошкови инсталације и одржавања.

Дизајн уштеде простора
Компактна структура са ниским захтевима за усељењу, идеалним за мале радионице.
Максимизира вертикални радни простор без жртвовања капацитета за подизање.

Једноставна инсталација и мобилност
Модуларни дизајн омогућава брзу склоп са прикључцима за вијак.
Може се монтирати на постојеће структуре за подршку (стубови или греде писте).

Енергетски ефикасан
Користи стандардне електричне дизалице (жичане коноп или ланац) са малим потрошњом енергије.
Неки модели садрже променљиве фреквенцијске дискове (ВФДС) за гладак рад.

Свестрани капацитет за дизање
Рукује се оптерећења од 1 тона до 20 тона, погодно за светло до средњих задатака.
Подесиви распон (обично 7,5 м-31,5м) за различите распореде радног простора.

Кориснички рад
Једноставне контроле (привезак, даљинским путем или кабине).
Необавезна технологија против усвајања за прецизно позиционирање оптерећења.



Примене малих кранова малих снопова


1. Производња и радионице
Машине за подизање дијелова, калупа и компоненте монтаже.
Користи се у аутомобилској, обрада метала и продавници израде.



2 Складиште и логистика
Учитавање \/ истовар палета, сандука и контејнери.
Ефикасно руковање материјалом у дистрибутивним центрима.



3. Грађевинарство и индустријска опрема
Превоз челичних греда, цеви и грађевинских материјала.
Користи се у прецизирању бетонске производње.



4. Портови и бродоградилишта
Руковање малим бродовима, моторима и морском опремом.
Подизање светлости у сувим доковима и оправданим двориштима.

5. Рударство и енергетски сектори
Покретни делови генератора, пумпе и рударске опреме.
Погодно за електроенергетске биљке и одржавање нафтних поља.

6. Пољопривреда и прерада хране
Опрема за дизање врећица, зрна и опреме за прераду.
Користи се у индустрији пића и амбалаже.



1. Дизајн и инжењеринг
Калкулације оптерећења - структурна анализа за одређивање димензија носача, оптерећења точкова и ограничења односа.
ЦАД моделирање - 3Д дизајн дизалице (главни сноп, крајњи колица, колица за дизање).
Усклађеност стандарда - ФЕМ 1.001, ИСО 12485 или ЦМАА 70 спецификације.
2 Набавка материјала
Главна греда - К235Б \/ К345Б челични челик (исечен да се смањи дужине, обично 5-25м).
Крајња колица - израђена од челичних плоча С355ЈР.
Точкови и број осовина - 55мн ковани челик (очврснуо за ХРЦ 50-55).
Електричне компоненте - мотори, кочнице и гранични прекидачи (ЦЕ \/ УЛ сертификовани).
3. Главна израда носача
А. Припрема челичне плоче
Ласерски \/ плазми Сечење челичних плоча.
Ожалошћене ивице за заваривање.
Б. Заваривање и монтажа
Потопљени лук заваривање (виде) за уздужне шавове.
Изградња носача кутије са унутрашњим учвршћивачима.
Пост-заваривање топлоте за ублажавање стреса.
Ц. Обрада
Рупе за бушење за колица и прикључци.
Површинско брушење за површину за монтажу на железници.
4. Производња крајњег носача
Оквирни заваривање - Дизајн кутије за ригидност.
Скупштина точка -
Монтажни ковани челични точкови на осовинама.
Инсталирање сферних ваљкастих лежајева (СКФ \/ ФАГ).
Интеграција погонских јединица -
Мотор, редуктор и спојница кочница.
Поравнање на ± 0. 5 мм толеранција.
5. Производња дизалице и колица
Колица за колица - заварени челик са машинским стазама точка.
Интеграција дизала -
Монтажа 10- тона електрична жичана конопца \/ дизалица.
Инсталирање ВФД-а за контролу брзине.
Лимит прекидачи - Горњи \/ доњи сензори за путовања.
6 Површински третман
Снимљено минирање - уклања рђу и скале.
Плимо и сликарство -
Епоксидни прајмер (75 уМ).
Полиуретански топ цоат (50 уМ, РАЛ боја).
Опције против корозије - вруће поцинчавање (за оштре окружења).
7. Скупштина електричног система
Контролна табла - ПЛЦ, контакти, релеји преоптерећења.
Ожичење - фестонски систем или проводничке шипке.
Сигурносни уређаји -
Хитно спречавање кругова.
Сензори заштите од преоптерећења.
8 Тестирање квалитета
А. Димензионална инспекција
Равнање греде (± 3 мм преко 10 м).
Поравнавање точка (± 1 мм).
Б. Испитивање оптерећења
Статички тест - 125% СВЛ (12,5 тона) 10 минута.
Динамички тест - 110% СВЛ (11 тона) са пуним путовањима.
Ц. Функционалне провере
Перформансе кочнице (садржи 150% оптерећења).
Тачност активирања прекидача.
9. Паковање и отпрема
Модуларна демонтажа - главни сноп, крајњи носачи и електрични уређаји се одвојено спакују.
Заштита - водоотпорна амбалажа за транспорт мора.
Документација - Испитни извештаји, приручници и сертификати.
10. Инсталација и пуштање у рад
Поравнање снопа Рунваи - ласерско изражен на ± 2 мм.
Скупштина дизалице - прикључак за вијак модула.
Коначно испитивање - пробно трчање са стварним оптерећењима.

Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
