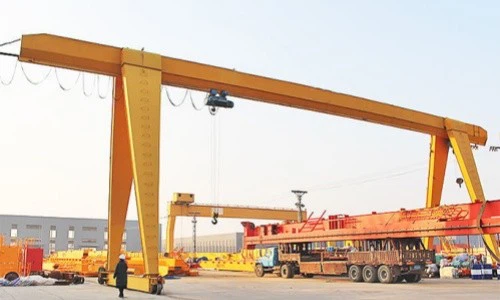

Портални кран за подизање

Портална дизалица са једном гредом је врста опреме за дизање која се широко користи у индустријској производњи и складиштењу, углавном се користи за подизање и транспорт тешких предмета. Главна греда ове дизалице има структуру у облику кутије или И, која има добру носивост и крутост. Секундарна греда се користи за подупирање главне греде и побољшање стабилности конструкције. Точак крана је обично направљен од материјала високе чврстоће како би се обезбедио несметан рад на стази. Електрична дизалица је основни део опреме за дизање, која се користи за подизање и спуштање робе. Портал се састоји од стубова и греда који подржавају целокупну структуру дизалице.

Портална дизалица са једном гредом креће се по главној греди кроз електричну дизалицу како би се постигло подизање, кретање и постављање робе. Оператер ради преко конзоле или уређаја за даљинско управљање.

3. Дизајн са једним снопом чини да опрема заузима малу површину и погодна је за мала радна окружења. Ова дизалица је флексибилна и може подесити радни опсег и висину према потребама. У поређењу са дизалицама са двоструком гредом, дизалице са једном гредом су ниже по цени и једноставне за одржавање. Опремљен модерним контролним системом, рад је интуитиван и лак за учење.

Стање:Ново

Гаранција: 1 година

Тежина (КГ): 500 кг

Карактеристика: портални кран

Назив производа: портални кран са једним носачем

Боја: Прилагођено

Капацитет:1-20т

Тип: Једноструки носач

Напајање: 110В/220В/230В/380В/440В

Метод управљања: земаљска контрола + даљински управљач (прилагођено)

Механизам за подизање: електрична дизалица

Радна обавеза: А3-А4





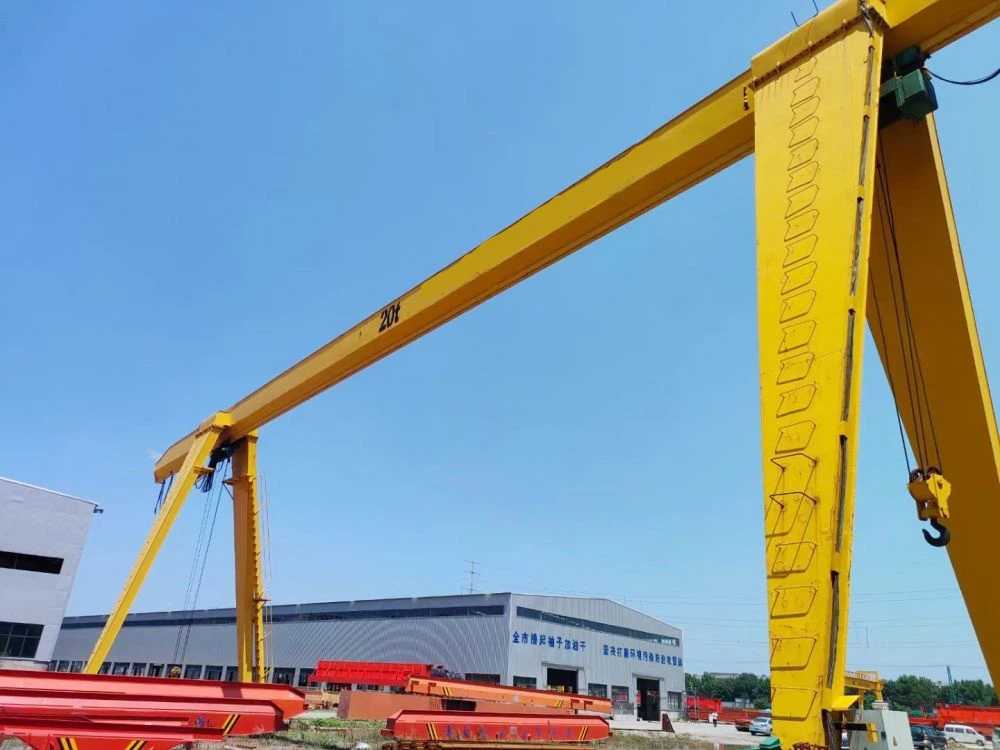

1.Маин беам

1) Главна греда је обично направљена од челика високе чврстоће (као што су челичне плоче, И-греде, челик у облику кутије, итд.) Да би се осигурала његова носивост и отпорност на савијање и торзију. Уобичајени облици укључују И-греде и греде у облику кутије. И-греда има једноставну структуру и погодна је за лакша оптерећења; док греда у облику кутије има бољу отпорност на савијање и торзију због своје затворене структуре и погодна је за услове великог оптерећења.

2) Главна греда је углавном одговорна за ношење тешких предмета и динамичких оптерећења које ствара кран током рада. Оптерећење подизања се преноси на тло кроз носећу конструкцију дизалице (као што су стубови), чиме се постиже безбедно подизање и кретање робе. Електрична дизалица инсталирана на главној греди клизи изнад ње, а главна греда обезбеђује покретну стазу како би се обезбедио несметан рад дизалице.

3) Греда мора имати довољну чврстоћу и крутост да издржи номинално оптерећење и могућа ударна оптерећења, обезбеђујући да се не деформише или ломи у различитим условима рада. Дизајн главне греде треба да обезбеди стабилност дизалице током рада како би се избегло нагињање или превртање узроковано неуравнотеженим оптерећењем или динамичким оптерећењем. Покушајте да смањите носивост главног снопа што је више могуће како бисте побољшали радну ефикасност дизалице и уштедели енергију, уз обезбеђивање довољне носивости.





Систем за подизање

1) Компоненте

Систем за подизање се углавном састоји од следећих делова:

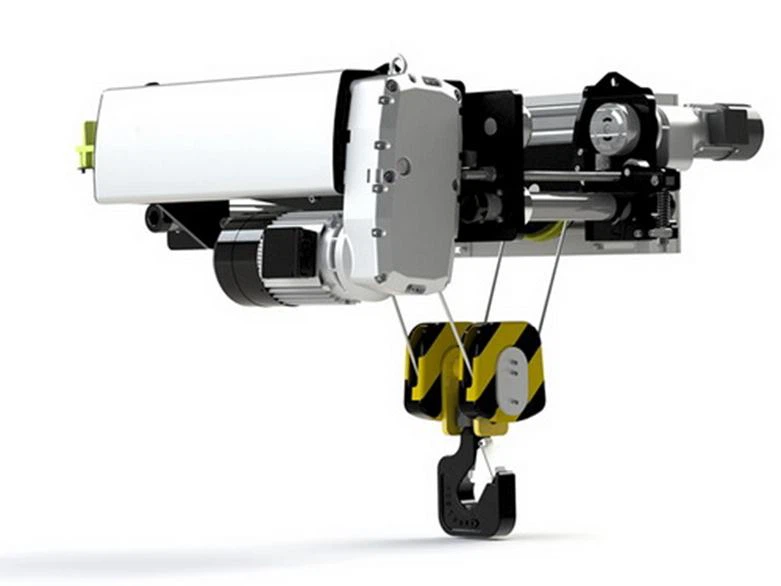

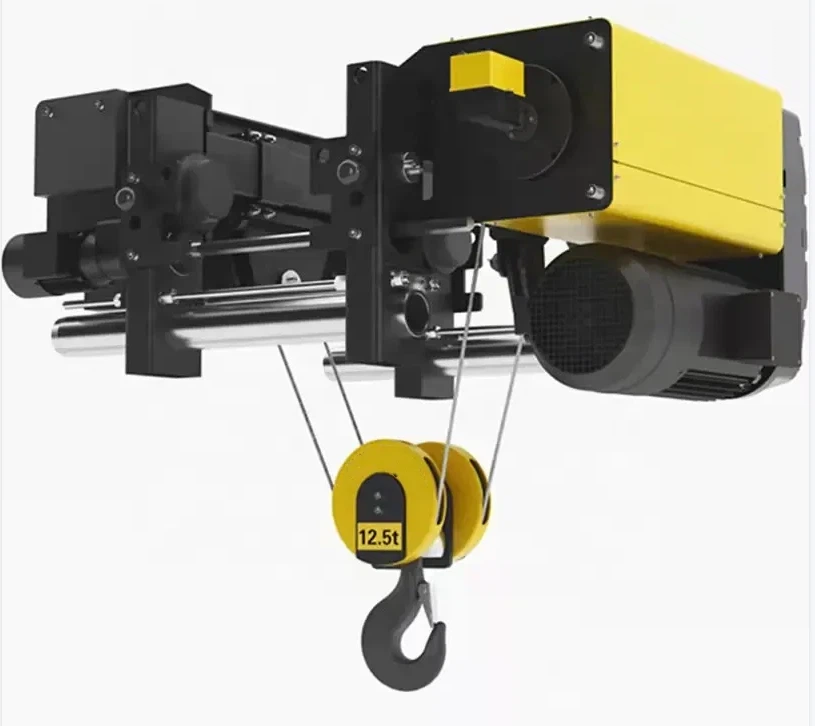

Електрична дизалица: језгро система за подизање, одговорно за подизање и спуштање терета. У зависности од дизајна дизалице, електрична дизалица може бити фиксна или мобилна.

Главна греда: Електрична дизалица је постављена на главну греду, обезбеђујући клизну стазу која подржава кретање дизалице.

Механизам за подизање: Обично се састоји од мотора, редуктора, бубња и ужета за подизање. Мотор покреће редуктор, који заузврат покреће бубањ да намота или ослободи жичано уже, чиме се постиже подизање и спуштање терета.

Жичано уже: Користи се за повезивање електричне дизалице и терета како би се осигурала сигурност терета током процеса подизања.

2) Принцип рада

Принцип рада система за подизање је следећи:

Када оператер покрене електричну дизалицу, мотор покреће редуктор да се окреће, чиме покреће бубањ да се окреће.

Жичано уже на бубњу се намотава или ослобађа док се окреће, а терет повезан са њим се подиже или спушта.

Контролисањем брзине подизања и положаја електричне дизалице, оператер може прецизно контролисати кретање терета.



3.Ендкочија

1) Крајња греда порталне дизалице са једним гредом је важан део конструкције дизалице, која игра улогу повезивања главне греде и стуба дизалице, подржава укупну структуру дизалице и обезбеђује стабилан рад опреме .

2) Крајња греда је генерално правоугаона или кутијаста конструкција, обично заварена од челичних плоча или И-греда да би се обезбедила потребна чврстоћа и стабилност. Крајња греда је повезана са главном гредом и стубом вијцима или заваривањем како би се формирала интегрална структура. Шине за точкове се обично постављају на крајњу греду како би се обезбедила путања за точкове дизалице како би се обезбедило несметано кретање опреме током рада.

3) Крајња греда игра потпорну и носећу улогу у целокупној структури дизалице, обезбеђујући стабилност дизалице током рада. Крајња греда преноси оптерећење главне греде и стуба на тло, обезбеђујући да се дизалица не нагиње или деформише приликом подизања и померања тешких предмета. Дизајн завршне греде обезбеђује несметано кретање дизалице на стази и смањује вибрације и буку током рада.







4. Механизам за кретање дизалице

1) Основна структура

Оквир крана: Главна структура механизма за покретање крана, обично заварен од челика, са јаком носивошћу и крутошћу. Електричне дизалице и друге повезане компоненте су уграђене на рам крана.

Точкови: Више точкова је постављено на дну дизалице и крећу се дуж стазе. Точкови су обично направљени од материјала високе чврстоће како би се обезбедио несметан рад на стази.

Мотор: Користи се за покретање рада дизалице, обично повезан са редуктором, а кретање дизалице се постиже контролом ротације мотора.

2) Принцип рада

Принцип рада механизма за покретање крана је следећи:

Када оператер покрене мотор, мотор покреће редуктор да се окреће. Редуктор покреће точкове кроз преносни уређај како би померио кран на стази. Оператер контролише правац кретања и брзину дизалице преко конзоле или даљинског управљача за транспорт робе до жељене локације.

5. Механизам за кретање колица

1) Основна структура

Оквир колица: Главна структура колица, обично заварена од челика, дизајнирана је да осигура да има довољну снагу и крутост да носи тежину електричне дизалице и терета.

Точкови: Дно колица је опремљено са више точкова који се могу кретати дуж стазе главног снопа. Точкови су обично направљени од материјала високе чврстоће како би се осигурала стабилност током рада.

Електрична дизалица: Колица су обично опремљена електричном дизалицом, која се користи за подизање и спуштање терета и представља језгро система за подизање.

2) Одржавање и преглед

Редовно одржавање погонског механизма колица је кључ за његову сигурност и ефикасност, укључујући:

Проверите радни статус мотора и редуктора да бисте обезбедили нормалан рад и подмажите и очистите када је потребно.

Проверите истрошеност точкова и гусеница да бисте се уверили да нема препрека за несметан рад.

Проверите електрични систем да бисте били сигурни да контролни систем и сигурносни уређаји исправно раде.

6. Точак крана

1) Точкови су обично направљени од челика високе чврстоће са добром носивошћу и отпорношћу на хабање како би задовољили радне захтеве дизалице под различитим радним условима. Дизајн профила точка је обично конкаван или раван како би одговарао колосеку, обезбедио стабилну контактну површину и смањио хабање и буку током рада.

2) Точкови су одговорни за подржавање тежине и оптерећења дизалице како би се осигурала стабилност и сигурност током кретања. Водите кран да несметано ради на стази како бисте осигурали да опрема не одступа од стазе током рада. Висококвалитетни точкови могу ефикасно смањити вибрације током рада и побољшати глаткоћу и удобност рада.

3) Точкови подржавају кран да трчи на стази тако што контактирају стазу. Када се мотор покрене, покреће кретање колица или аутомобила, а точкови се ротирају на стази да би се постигло уздужно кретање дизалице.

7.Цране Хоок

1) Кука је обично направљена од легираног челика високе чврстоће са добром затезном чврстоћом и отпорношћу на хабање како би се осигурала сигурност под великим оптерећењима. Удица је углавном у облику закривљене удице и подељена је на два облика: једнострука и дупла удица. Једнострука кука се користи за лакша оптерећења, а дупла кука се користи за већа оптерећења и операције које захтевају већу стабилност.

2) Главна функција куке је да носи и суспендује терет и пренесе терет на систем за подизање дизалице. Кука се може повезати са разним уређајима за подизање (као што су ланци, жичана ужад, ремење, итд.) како би се олакшало подизање и кретање различитих врста терета. Добар дизајн и структура могу осигурати сигурност терета током процеса подизања и смањити појаву несрећа.

3) Кука је повезана са механизмом за подизање преко жичаног ужета или ланца електричне дизалице. Када се покрене систем за подизање, кука се помера са подизањем и падом електричне дизалице како би се постигло подизање и постављање терета.

Мотор

1) Принцип рада

Када оператер покрене мотор преко контролног система, ротација мотора ће се пренети на механизам за подизање или радни механизам преко редуктора. Ротација мотора доводи до тога да редуктор производи одговарајући обртни момент, чиме покреће кретање дизалице да заврши подизање и кретање робе.

2) Одржавање и преглед

Редовна провера: Редовно проверавајте радни статус мотора, укључујући лежајеве, ожичење и системе за хлађење, како бисте осигурали његов нормалан рад.

Одржавање подмазивања: Покретне делове као што су лежајеви мотора, редовно их подмазујте да бисте смањили хабање.

Инспекција електричног система: Редовно проверавајте електрични прикључак и изолацију мотора како бисте осигурали сигурност и поузданост.

.

Звучни и светлосни алармни систем и гранични прекидач

Звучни и светлосни алармни систем

1) Основна структура

Звучни и светлосни аларм: обично се састоји од звучника и трепћућег светла, који може да емитује звучне и трепћуће светлосне сигнале.

Управљачка јединица: повезана са контролним системом дизалице, користи се за праћење радног статуса дизалице и активирање аларма.

2) Функција

Ефекат упозорења: Током рада дизалице, звучни и светлосни алармни систем може огласити аларм да подсети оператера и околно особље на потенцијалне опасности.

Индикација абнормалности: Када кран поквари, буде преоптерећен или у другим ненормалним условима, звучни и светлосни алармни систем ће се аутоматски покренути и огласити аларм како би се осигурало да се предузму правовремене противмере.

Гранични прекидач

1) Основна структура

Механички гранични прекидач: обично се састоји од прекидача, опруге и механизма за вођење.

Електрични гранични прекидач: коришћењем електричних принципа, инсталиран у одређеном положају, повезан са мотором и контролним системом.

2) Функција

Ограничење положаја: ограничите кретање дизалице у одређеном правцу како бисте спречили да прекорачи стазу или висину подизања и избегне оштећење опреме.

Сигурносна заштита: када се достигне постављени највиши или најнижи положај, гранични прекидач ће аутоматски прекинути напајање мотора како би спречио наставак рада.

10.Сигурносни уређаји

1) Уређај за заштиту од преоптерећења

Функција: Спречите преоптерећење дизалице током рада и избегавајте оштећење опреме или несреће узроковане прекомерним оптерећењем.

2) Крајњи прекидач

Функција: Ограничите домет кретања дизалице како бисте спречили да прекорачи трасу или висину подизања.

3) Прекидач за заустављање у нужди

Функција: Брзо зауставите рад дизалице у хитним случајевима како бисте осигурали сигурност оператера и околног особља.

4) Звучни и светлосни алармни систем

Функција: Шаљите звучне и светлосне сигнале током рада дизалице да подсетите оператера и околно особље да обрате пажњу на безбедност.

5) Уређај за сигурносно закључавање

Функција: Спречите да се опрема случајно покрене током рада како бисте осигурали сигурност оператера.

6) Уређај за кочење

Функција: Уверите се да дизалица може стабилно да одржава терет у заустављеном стању како би се спречило случајно опадање.

7) Уређај против судара

Функција: Спречите да се дизалица судари са другом опремом или препрекама током кретања.

8) Електрични заштитни уређај

Функција: Заштитите електричну опрему од кварова као што су преоптерећење, кратки спој и прегревање.

11.Цонтрол Моде

1) Ручна контрола: Директно контролишите различите механизме кретања дизалице преко оперативне табле или џојстика. Једноставан, интуитиван и лак за руковање. Погодно за мале или краткорочне операције. Оператер треба да буде близу опреме, што представља одређене безбедносне ризике.

2) Даљински управљач: Користите бежични даљински управљач за контролу рада дизалице, омогућавајући оператеру да ради на безбедној удаљености. Повећава флексибилност рада и смањује директан контакт између оператера и опреме. Помаже у побољшању радне ефикасности и безбедности. Даљински управљач обично има функције као што су покретање и заустављање, смер кретања и подешавање брзине.

3) Аутоматско управљање: Аутоматизовани рад дизалице кроз систем управљања програмом је погодан за операције које се често понављају. Побољшава оперативну ефикасност и смањује људске грешке. Може се повезати са другом опремом за постизање интелигентног управљања. Обично захтева веће почетне инвестиције и трошкове одржавања.

4) Контрола конверзије фреквенције: Брзину и обртни момент мотора подешава фреквентни претварач како би се постигла прецизна контрола дизалице. Може постићи глатко убрзање и успоравање, смањити удар и продужити животни век опреме. Погодно за прилике са високим захтевима за брзину и прецизност дизања. Помаже у уштеди енергије и смањењу потрошње енергије.

5) ПЛЦ контрола: Програмабилни логички контролер (ПЛЦ) се користи за интелигентно управљање дизалицом, што је погодно за сложене радне захтеве. Побољшава поузданост и флексибилност система и олакшава модификацију и надоградњу програма. Може да врши дијагнозу и праћење кварова, што је погодно за одржавање. Подржава интеграцију више сензора и актуатора за постизање сложенијих функција аутоматизације.

6) Контрола интерфејса човек-машина (ХМИ): Преко уређаја за интерфејс човек-машина, оператер може интуитивно да надгледа и контролише радни статус дизалице. Обезбедите графички оперативни интерфејс за лакше разумевање и коришћење од стране оператера. Приказ у реалном времену статуса опреме и оперативних података ради побољшања безбедности и ефикасности.

12.Скетцх



Главни технички





1) Једноставан дизајн: Структура порталне дизалице са једном гредом је релативно једноставна, састоји се од главне греде, крајње греде, механизма за подизање и механизма за управљање, који је једноставан за производњу и инсталацију.

2) Мали отисак: Због свог компактног дизајна, заузима мање простора и погодан је за употребу у малом радном простору.

3) Висока исплативост: У поређењу са крановима са двоструком гредом, порталне дизалице са једном гредом имају ниже трошкове производње и одржавања и погодне су за употребу у малим и средњим предузећима.

4) Лако одржавање: Једноставна структура олакшава свакодневно одржавање и одржавање, смањујући трошкове одржавања.

5) Снажна прилагодљивост: Погодан је за различита окружења, укључујући унутрашњу и спољашњу, и може се флексибилно користити у различитим радним приликама. Може се користити са различитим типовима привезница (као што су ланци, привезнице, итд.) за прилагођавање различитим врстама подизања терета.

6) Брз рад: Брзина подизања је брза и одговор је осетљив, што побољшава ефикасност утовара и истовара терета и транспорта. Може се управљати на различите начине, као што је ручна, даљинска или аутоматска контрола, како би се испунили различити захтеви за рад.

7) Добра стабилност: Главни сноп и шасија су разумно дизајнирани да побољшају стабилност опреме током рада.

8) Уштеда енергије и заштита животне средине: Употреба високоефикасних мотора и система за контролу конверзије фреквенције може ефикасно смањити потрошњу енергије и испунити савремене захтеве заштите животне средине. Релативно ниска радна бука помаже у побољшању радног окружења.

9) Висока флексибилност: Због своје једноставне структуре, портална дизалица са једном гредом може се релативно лако раставити и преместити како би се прилагодила променама у потребама пројекта.





1) Руковање теретом: У складиштима, логистичким центрима и другим местима, користи се за ношење и слагање различите робе како би се побољшала ефикасност промета материјала. У лукама и контејнерским терминалима, порталне дизалице са једном гредом могу се користити за утовар и истовар и транспорт контејнера.

2) Производња: У производним линијама, порталне дизалице са једном гредом могу се користити за руковање сировинама и склапање готових производа како би се побољшала ефикасност производње. У индустрији производње машина, користи се за подизање и пренос тешке опреме или компоненти како би се олакшала прерада и монтажа.

3) Градилишта: На градилиштима, порталне дизалице са једном гредом могу се користити за подизање и транспорт грађевинских материјала као што су бетон и челик. Погодно за операције на великим висинама, пружајући грађевинским радницима неопходну материјалну подршку.

5) Железнице и аутопутеви: У одржавању и ремонту железничких и аутопутева користи се за подизање и померање тешке опреме или материјала. Користи се за постављање и одржавање железничких скретница, колосека и других објеката.

6) Металуршка индустрија: У металуршким индустријама као што су челичане и топљење алуминијума, порталне дизалице са једном гредом користе се за руковање и обраду пуњења и одливака за пећи. Користи се за утовар и транспорт сировина и готових производа ради побољшања ефикасности производње.

7) Индустрија бродоградње: У бродоградњи се користи за подизање и склапање бродских делова ради побољшања ефикасности и сигурности рада. Може се користити за поправку и ремонт бродова, као и за премештање тешке опреме и материјала.

8) Енергетика: У електранама, трафостаницама и другим објектима користи се за уградњу и одржавање тешке електроенергетске опреме. У одржавању и ремонту далековода користи се за подизање пратеће опреме и материјала.

9) Остале индустрије: У погонима за производњу намештаја користи се за руковање сировинама и утовар готових производа. У прехрамбеној индустрији, порталне дизалице са једном гредом могу се користити за руковање сировинама и испоруку готових производа.

Порталне дизалице са једном гредом су својом флексибилношћу и ефикасношћу погодне за различите индустрије и сценарије примене. Од складиштења и логистике до индустријске производње, до изградње и електричне енергије, порталне дизалице са једном гредом играју важну улогу у побољшању радне ефикасности и безбедности.





1) Фаза пројектовања: Према потребама купаца и окружењу коришћења, анализирају се захтеви дизајна дизалице, укључујући капацитет дизања, радно окружење, распон и висину подизања. Инжењери пројектују конструкцију дизалице према потребама и одређују материјале и спецификације главне греде, крајње греде, механизма за подизање и погонског механизма. Дизајнирајте електрични контролни систем, укључујући конфигурацију електричних компоненти као што су начин управљања, сензори, крајњи прекидачи итд.

2) Набавка материјала: Изаберите одговарајуће материјале као што су челик, легура алуминијума, механички делови итд. према захтевима дизајна. Проверавајте добављаче материјала како бисте били сигурни да материјали које обезбеђују испуњавају стандарде и захтеве квалитета. Купите потребне материјале на захтев и извршите пријем.

3) Обрада и производња: Према цртежима дизајна, главна греда и крајња греда се обрађују резањем, заваривањем и површинском обрадом. Обрадите кључне компоненте као што су мотори, редуктори, куке итд. како бисте осигурали да њихове перформансе испуњавају захтеве дизајна. Направите електричне компоненте према цртежима дизајна, укључујући контролне табле, разводне кутије и каблове, итд.

4) Фаза монтаже: Прелиминарна монтажа обрађених компоненти, укључујући комбинацију главне греде, крајње греде, механизма за подизање и механизма за управљање. Инсталирајте електричне компоненте и контролни систем на своје место, повежите различите електричне компоненте и уверите се да је коло безбедно и поуздано. Извршите прелиминарну инспекцију монтиране дизалице како бисте били сигурни да су све компоненте правилно инсталиране и повезане.

5) Отклањање грешака и тестирање: Отклањање грешака у електричном контролном систему да бисте осигурали да су све функције нормалне, као што су подизање, померање и ограничавање. Извршите тестове оптерећења да бисте тестирали носивост и радне перформансе дизалице како бисте били сигурни да ради стабилно под номиналним оптерећењем. Проверите ефикасност различитих сигурносних уређаја, као што су заштита од преоптерећења, крајњи прекидачи и прекидачи за заустављање у нужди.

6) Прихватање: Позовите купце да изврше пријем на лицу места како би потврдили да перформансе и безбедност дизалице испуњавају услове уговора. Ако се пронађу проблеми, извршите исправке и подешавања на време како бисте били сигурни да је опрема у најбољем стању.

7) Испорука и обука: Испоручите купцима квалификоване порталне дизалице са једном гредом и помозите у инсталацији и пуштању у рад. Обучите оператере како би били сигурни да су упознати са оперативним процедурама и сигурносним мерама предострожности опреме.

8) Сервис након продаје: Обезбедите услуге гаранције и одржавања опреме, и спроводите редовне прегледе и одржавање опреме. Прикупљајте повратне информације купаца, благовремено решавајте проблеме у раду опреме и континуирано побољшавајте квалитет производа.

Кораци производње порталних дизалица са једном гредом покривају вишеструке везе од пројектовања, набавке материјала, обраде и производње до монтаже, пуштања у рад и испоруке. Кроз строги производни процес и контролу квалитета, могу се осигурати перформансе, сигурност и поузданост финалног производа.
