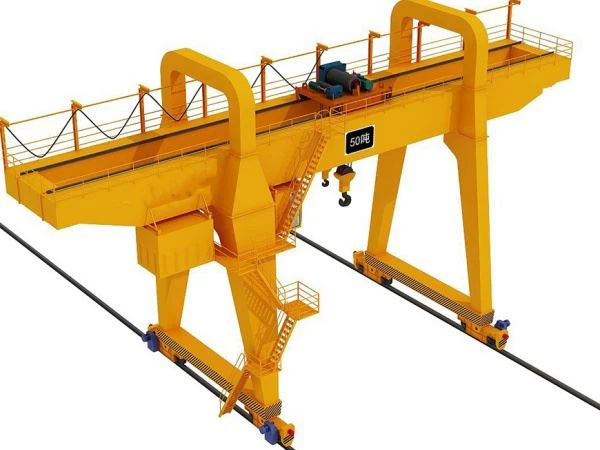

Покретни портални кран

Портална дизалица са двоструком гредом је уобичајена опрема за дизање, која се широко користи у фабрикама, складиштима, лукама и градилиштима. Његове дизајнерске карактеристике чине га веома ефикасним и сигурним при руковању и подизању тешких терета. Портална дизалица са двоструком гредом се углавном састоји од две главне греде, два портала, попречних греда (или под-греда), механизма за подизање, погонског механизма и електричног система управљања. Његов структурални дизајн омогућава да има велики капацитет дизања и шири радни опсег, погодан за разне индустријске и логистичке примене.

Дизајн са двоструком гредом пружа већу носивост и погодан је за подизање и руковање тешким материјалима. Конструкцијски дизајн је разуман, са добром стабилношћу, смањујући ризик у раду. Погодан је за употребу у великим радионицама и складиштима и може покрити већи радни простор. Овом дизалицом се може управљати на различите начине (ручно, даљинско управљање, аутоматизација) како би се прилагодила различитим радним окружењима. Опремљен разним сигурносним уређајима (као што су крајњи прекидачи, уређаји за заштиту од преоптерећења, звучни и светлосни алармни системи, итд.) како би се обезбедио безбедан рад.

3. Портална дизалица са двоструком гредом постала је незаобилазна опрема у савременој индустријској производњи и логистичком руковању због својих врхунских перформанси и широких поља примене. Његов структурални дизајн, технички параметри и безбедносне перформансе дају му очигледне предности у операцијама дизања тешких терета и може да испуни низ сложених радних захтева. Уз разуман избор и редовно одржавање, порталне дизалице са двоструким носачем могу ефикасно и безбедно да раде у различитим радним окружењима.



Гаранција: 2 године

Карактеристика: портални кран

Примена: широка

Називни момент подизања: различит

Назив производа: Продајем електричну порталну дизалицу са двоструким носачем 30 тона

дужина конзоле:0-15м

Брзина дизања:5-15М/МИН

Брзина кретања колица:20-40М/МИН

Брзина рада дизалице:30-50М/МИН

Начин управљања: контрола кабине / даљински управљач са ужетом

Степен заштите: ИП54

Степен изолације: Ф

Напајање: 3 фазе 380В 50Хз или на захтев

Боја: захтев





1.Маин беам

1) Главна греда порталне дизалице са двоструком гредом је важна носива конструкција дизалице, која игра кључну улогу у подржавању и ношењу тешких предмета. И-греде обично користе И-греде као главну греду, која има високу отпорност на савијање и смицање. Кутијасте греде су заварене од челичних плоча како би се формирала затворена кутијаста структура, обезбеђујући бољу чврстоћу и крутост, и погодне су за велике распоне и велика оптерећења.

2) Главна греда углавном користи челик високе чврстоће (као што су К235, К345, итд.) Да би се осигурала његова чврстоћа, жилавост и издржљивост. Избор материјала треба да буде у складу са релевантним стандардима како би се осигурала сигурност главне греде приликом ношења терета.

3) Дизајн главне греде треба да узме у обзир максималан капацитет дизања дизалице како би се осигурало да не дође до деформација или оштећења приликом подизања тешких предмета. Анализа коначних елемената се обично изводи у складу са условима оптерећења да би се оптимизовао облик попречног пресека и величина греде. Главна греда треба да има довољну крутост да смањи отклон током рада и обезбеди стабилност дизалице током рада. Прорачун крутости треба да прати релевантне спецификације дизајна и стандарде како би се осигурала безбедна употреба. Да би се побољшала издржљивост главног снопа, обично се спроводи антикорозивни третман, као што је прскање боје против рђе или топло цинковање, како би се спречила корозија узрокована утицајима околине.

4) Главни сноп порталне дизалице са двоструком гредом је кључни део који обезбеђује сигуран, стабилан и ефикасан рад опреме. Кроз разуман дизајн, квалитетан избор материјала и стандардизовану инсталацију и пуштање у рад, главна греда може да носи тешке предмете и одржава стабилност у различитим радним условима. Истовремено, редовно одржавање и нега су такође важне мере за обезбеђивање дугорочне безбедне употребе дугог снопа.

Систем за подизање

Карактеристике перформанси система за подизање

1) Стабилност

Дизајн система за подизање треба да обезбеди добру стабилност током подизања и спуштања тешких предмета, смањи љуљање и нагињање. Дизајн високе крутости може ефикасно смањити вибрације оптерећења и побољшати сигурност рада.

2) Контрола брзине

Брзина мотора се може подесити помоћу технологије регулације брзине варијабилне фреквенције како би се постигле глатке брзине подизања и спуштања како би се задовољиле различите радне услове. Разумна контрола брзине може побољшати радну ефикасност и смањити ризик од материјалне штете.

3) Безбедност

Опремљен крајњим прекидачима, уређајима за заштиту од преоптерећења и другим сигурносним мерама како би се осигурало да тешки предмети неће изазвати незгоде услед неочекиваних околности током процеса подизања. Редовно проверавајте и одржавајте сваки део система за подизање како бисте обезбедили његове нормалне перформансе.





3.Ендкочија

1) Крајња греда је обично пројектована са конструкцијом оквира, која се састоји од горњих и доњих греда и вертикалних потпорних стубова. Горња греда је повезана са главним снопом, а доња је повезана са оквиром точка. Различите компоненте су повезане заваривањем или завртњима у целину, обезбеђујући стабилност и чврстоћу њене структуре.

2) Крајња греда носи тежину главне греде и распршује њено оптерећење на тло или колосек. Крајња греда пружа подршку механизму за кретање колица, омогућавајући му несметано кретање по стази. Повезивањем главне греде и оквира точка обезбеђује додатну стабилност и смањује бочни нагиб и замах целе дизалице.

3) Дизајн крајње греде мора имати довољну чврстоћу и крутост да издржи различита оптерећења која кран примењује током рада. Статичка и динамичка оптерећења морају се узети у обзир током пројектовања како би се осигурала сигурност у екстремним радним условима.

4) Крајња греда је обично направљена од челика високе чврстоће (као што су К235, К345, итд.) Да би се осигурала његова издржљивост и носивост. Одабир материјала треба да буде у складу са националним или индустријским стандардима како би се осигурала сигурност и поузданост опреме. Површина завршне греде се генерално третира антикорозивним средством, као што је прскање боје против рђе или вруће цинковање, како би се продужио њен радни век. Редовни преглед и одржавање могу спречити корозију и оштећења узрокована факторима околине.





4. Механизам за кретање дизалице

Принцип рада механизма за покретање крана

1) Бочно кретање

Када руковалац покрене механизам за покретање крана, мотор почиње да ради и покреће точкове да се ротирају кроз редуктор. Точкови се крећу дуж колосека, чиме се остварује бочно кретање целе дизалице у радном простору.

2) Контрола брзине

Брзина кретања дизалице може се постићи подешавањем брзине мотора како би се прилагодила различитим оперативним захтевима. Контролни систем конверзије фреквенције може постићи лакше убрзање и успоравање, смањујући ризик од материјалне штете.

Карактеристике перформанси механизма за покретање крана

1) Стабилност

Дизајн механизма за покретање дизалице треба да обезбеди добру стабилност током рада и смањи замах и вибрације. Побољшајте глаткоћу рада кроз разуман дизајн оквира точкова и избор точкова.

2) Носивост

Механизам за покретање крана треба да буде пројектован тако да може да носи укупну тежину и додатно оптерећење дизалице како би се обезбедио сигуран рад. Прорачун треба узети у обзир различите факторе максималног оптерећења и радног окружења.

3) Безбедност

Опремљен разним сигурносним уређајима, као што су крајњи прекидачи, уређаји за заштиту од преоптерећења, итд., како би се осигурала сигурност током рада. Вршите редовне провере и одржавање како бисте били сигурни да свака компонента исправно ради.

5. Механизам за кретање колица

Компоненте погонског механизма колица

1) Колица

Колица су кључна компонента дизалице, носећи механизам за подизање и куку, а користе се за кретање по главној греди. Колица су обично направљена од материјала високе чврстоће и дизајнирана као оквирна конструкција која може да издржи различита оптерећења дизалице.

2) Радни мотор

Обезбеђује извор напајања за покретање колица за кретање по дугом снопу. Мотор може бити мотор наизменичне струје или ДЦ мотор, а одговарајући модел се обично бира у складу са специфичним захтевима оптерећења.

3) Редуктор

Након повезивања са мотором, смањује брзину мотора и повећава обртни момент како би задовољио захтеве кретања колица. Уобичајени типови редуктора су редуктори зупчаника и пужни редуктори. Избор одговарајућег редуктора може побољшати ефикасност и поузданост.

4) Точкови за трчање

Дно колица је опремљено точковима, који додирују стазу на главној греди како би се обезбедио несметан рад колица. Материјал точка је генерално челик високе чврстоће, а дизајн треба да обезбеди отпорност на хабање и носивост точка.

5) Систем управљања

Садржи радну таблу, даљински управљач и управљачки ормар, који је одговоран за покретање, заустављање и подешавање брзине колица. Модерне дизалице могу бити опремљене бежичним системом даљинског управљања како би се побољшала оперативна флексибилност.

6. Точак крана

1) Дизајнерске карактеристике точкова

Носивост: Дизајн точка треба да издржи тежину целе дизалице и додатно оптерећење током рада. Током процеса пројектовања, потребна је анализа коначних елемената како би се осигурала чврстоћа и стабилност точка у различитим радним условима.

Отпорност на хабање: Површина точка треба да има добру отпорност на хабање да би се смањило хабање током рада. Топлотна обрада или површинско очвршћавање могу се користити за побољшање отпорности точка на хабање.

Дизајн наплатка: Дизајн наплатка точка треба да обезбеди да точак ради стабилно на стази и да избегава одступање од стазе. Висина и ширина наплатка треба да испуњавају захтеве дизајна како би се обезбедио ефикасан контакт између точка и гусенице.

2) Принцип рада точка

Потпорна функција: Точак носи тежину дизалице и равномерно је распоређује на стазу како би се обезбедила стабилност целокупне опреме. Током рада, контакт између точка и стазе одређује несметан рад дизалице.

Механизам кретања: Када дизалица ради, мотор покреће редуктор да окрене точак, а точак се котрља на стази да би се постигло бочно кретање. Карактеристике котрљања точка смањују трење и побољшавају ефикасност рада.

7.Цране Хоок

1) Материјали и перформансе кука

Материјал: Куке су обично направљене од легираног челика високе чврстоће или кованог челика како би се осигурала њихова носивост и издржљивост. Материјал мора испуњавати релевантне стандарде и имати добру жилавост и отпорност на замор.

Носивост: Носивост куке је кључни индикатор дизајна и треба је разумно одабрати у складу са номиналним оптерећењем дизалице. Генерално, називно оптерећење куке треба да буде веће од максималног радног оптерећења дизалице како би се осигурала сигурност.

2) Принцип рада куке

Повезивање и подизање: Кука је преко свог горњег прстенастог дела повезана са челичним ужетом, ланцем или ременом механизма за подизање. Током операције подизања, систем за подизање преноси снагу на куку, а терет се подиже или спушта кроз куку.

Стабилност подизања: Дизајн куке треба да обезбеди да терет може остати стабилан током процеса подизања како би се избегле незгоде изазване љуљањем или нагињањем. Правилан дизајн куке може побољшати сигурност и ефикасност подизања.

Мотор

1) Сигурносни дизајн мотора

Заштита од преоптерећења: Мотор треба да буде опремљен уређајем за заштиту од преоптерећења како би се спречило оштећење опреме узроковано преоптерећењем. Уређај за заштиту од преоптерећења може се имплементирати преко струјног штитника или термичког релеја.

Заштита од прегревања: Опремљен температурним сензором за праћење температуре мотора како би се избегла оштећења изазвана прегревањем. Када температура пређе подешену вредност, напајање се аутоматски прекида.

Заштита од кратког споја: Уверите се да мотор има функцију заштите од кратког споја како бисте спречили да се мотор оштети услед превелике струје. Обично се постиже преко осигурача или заштитног релеја.

2) Одржавање и нега мотора

Редовна провера: Редовно проверавајте радни статус мотора, укључујући струју, напон и температуру. Уверите се да су ожичење и изолација мотора у добром стању како бисте спречили цурење и кратак спој.

Чишћење и одржавање: Редовно чистите прашину и прљавштину на спољашњој страни мотора и одржавајте га добро проветреним. Уверите се да су отвори за вентилацију неометани како бисте спречили прегревање.

Подмазивање: Редовно подмазујте лежајеве и друге покретне делове мотора да бисте смањили трење и побољшали радну ефикасност. Користите одговарајуће уље или маст за подмазивање да бисте избегли превише или премало.

.

Звучни и светлосни алармни систем и гранични прекидач

1) Звучни и светлосни алармни систем

Функција: Звучни и светлосни алармни систем се користи за слање звучних и светлосних сигнала током рада дизалице како би подсетио оператера и околно особље да обрате пажњу на безбедност. Када дизалица обавља опасне операције (као што је преоптерећење, висина подизања прекорачења границе, итд.), систем ће послати алармни сигнал.

Компоненте: Звучни уређај је обично зујалица или сирена, која може да огласи аларм са подесивом јачином звука како би се осигурало да се може чути у бучном окружењу. Светлосни сигнални уређај је обично трепћуће ЛЕД светло или други извор светлости, који може да пружи визуелно упозорење ноћу или у условима слабог осветљења. Управљачки модул је повезан са контролним системом дизалице и аутоматски активира аларм према различитим условима рада.

2) Крајњи прекидач

Функција: Гранични прекидач се користи за надгледање опсега кретања дизалице како би се осигурало да дизалица ради у оквиру наведеног сигурносног опсега како би се спречило оштећење опреме и личне повреде.

Постоје два главна типа граничних прекидача: гранични прекидач за подизање и бочни гранични прекидач.

10.Сигурносни уређаји

1) Уређај за заштиту од преоптерећења

Функција: Надгледајте оптерећење дизалице како бисте спречили преоптерећење. Када је преоптерећен, напајање за подизање се аутоматски прекида, операција подизања се зауставља и оглашава се аларм. Оптерећење куке се прати у реалном времену преко сензора оптерећења. Када пређе подешену вредност, систем ће огласити аларм и прекинути напајање.

2) Крајњи прекидач

Функција: Крајњи прекидач се користи за ограничавање опсега кретања дизалице како би се осигурало да опрема ради у безбедном подручју. Углавном укључује горњи гранични прекидач, доњи гранични прекидач и бочни гранични прекидач. Горњи гранични прекидач се активира када се кука подигне на максималну висину и прекине напајање; доњи гранични прекидач прекида напајање када се кука спусти у најнижи положај; бочни гранични прекидач прекида напајање када колица стигну до краја стазе.

3) Уређај за заустављање у нужди

Функција: У хитним случајевима може одмах зауставити све операције дизалице како би спречио несреће. Оператер може одмах прекинути напајање и зауставити све покрете дизалице преко дугмета или прекидача за хитно заустављање.

4) Кочиони систем

Функција: Кочиони систем се користи за контролу брзине подизања и кретања како би се осигурао безбедан рад опреме. Избегавајте случајно падање висећих предмета током подизања. Током рада, кочиони систем ће аутоматски подесити кочиону силу према потреби како би осигурао стабилност оптерећења.

5) Сигурносни уређај и алармни систем

Функција: укључујући звучне и светлосне алармне уређаје, који се користе за слање звучних и светлосних сигнала да подсете оператере и околно особље да обрате пажњу на безбедност када опрема поквари или ради ненормално. Када се детектује квар или преоптерећење, алармни систем се аутоматски активира да обезбеди тренутно упозорење.

6) Уређај за сигурносно закључавање

Функција: Спречите да кука случајно падне када је празна или напуњена и осигурајте сигурност висећих предмета. Кука или ланац опремљени су сигурносним уређајем за закључавање како би се осигурало да се неће случајно отворити током рада.

7) Уређај за заштиту од вожње

Функција: Надгледајте радни статус колица и аутомобила како бисте спречили одступање, судар, итд. Уређај за заштиту од вожње ће аутоматски зауставити рад када опрема ради изван нормалног опсега.

11.Цонтрол Моде

1) Ручна контрола: Оператер директно контролише кретање дизалице преко дугмади или клацкалица на ручној контролној табли. Једноставан и интуитиван, погодан за мале или специфичне операције подизања. Оператер треба да буде у близини опреме, што представља одређене безбедносне ризике.

2) Даљинско управљање: Оператер користи даљински управљач за контролу рада дизалице на одређеној удаљености. Побољшава флексибилност и сигурност рада, а оператер може да се држи даље од опреме како би избегао потенцијалне опасности. Даљински управљач обично има више метода управљања као што су дугмад и клацкалице за лакши рад.

3) Аутоматско управљање: Компјутерски управљачки систем остварује аутоматски рад дизалице, и аутоматски завршава подизање, ходање и друге радње према задатом програму. Побољшава ефикасност рада и смањује људску интервенцију. Програмабилна контрола је погодна за сценарије рада са великом репетитивношћу. Потребно је редовно одржавање и калибрација како би се осигурала стабилност и поузданост система.

4) ПЛЦ контрола: Програмабилни логички контролер (ПЛЦ) се користи за контролу за реализацију сложене логичке контроле и надзора у реалном времену. Има снажну прилагодљивост и може да управља вишеструким контролним логикама, што је погодно за сложене оперативне захтеве. Пружа функцију праћења у реалном времену и може брзо да реагује на грешке и абнормалне услове.

5) Контрола конверзије фреквенције: Брзина мотора се подешава помоћу фреквентног претварача како би се постигло глатко покретање, убрзање и кочење дизалице. Смањује механички удар и продужава радни век опреме. Има високу енергетску ефикасност и може аутоматски прилагодити радно стање према оптерећењу како би уштедио енергију.

12.Скетцх

Главни технички





Висок капацитет носивости: Двоструки дизајн пружа већу носивост и погодан је за подизање и руковање тешким материјалима.

Стабилност: У поређењу са дизалицама са једном гредом, порталне дизалице са двоструком гредом су стабилније и могу ефикасно да избегну ризик од нагињања или колапса током рада.

Широк спектар примена: Погодан за разне средине као што су фабрике, складишта, градилишта, луке, итд., и може се флексибилно користити у затвореном и на отвореном. Распон и висина подизања могу се прилагодити према специфичним потребама како би се прилагодили различитим радним сценаријима.

Једноставан рад: Подржава вишеструке методе управљања као што су ручни, даљински, ПЛЦ, итд., флексибилан рад, лак за одабир корисника. Контролни систем је разумно дизајниран, што је погодно за оператере да брзо почну.

Висока радна ефикасност: Дизајн са двоструком гредом чини кран бржим приликом подизања и кретања, смањује време рада и побољшава радну ефикасност. Погодан је за дуготрајан континуирани рад и задовољава потребе производње високог интензитета.

6) Погодно одржавање: Структурни дизајн порталне дизалице са двоструком гредом је релативно једноставан, што је лако прегледати и одржавати.

7) Висока сигурност: Опремљен разним сигурносним уређајима као што су заштита од преоптерећења, гранични прекидач, уређај за заустављање у нужди, итд., Ефикасно спречавају несреће.





1) Индустријска производња: користи се за производњу и склапање велике механичке опреме као што су генератори, алатне машине итд., Обезбеђујући ефикасно руковање тешким предметима. На производним линијама аутомобила, порталне дизалице са двоструком гредом користе се за подизање и транспорт каросерија аутомобила, мотора и других тешких делова.

2) Грађевински инжењеринг: користи се за подизање бетонских компоненти, челичних греда и других тешких грађевинских материјала на градилиштима, обезбеђујући сигурне и поуздане операције подизања. Учествујући у изградњи великих мостова, у стању је да подигне компоненте и опрему мостова и прилагоди се сложеним грађевинским окружењима.

3) Складиштење и логистика: У складиштима и логистичким центрима, порталне дизалице са двоструком гредом користе се за ношење и слагање тешке робе како би се побољшала ефикасност складиштења. Погодан за операције утовара и истовара контејнера у лукама, може да се носи са транспортом контејнера брзо и ефикасно.

4) Металуршка индустрија: користи се за руковање тешким предметима током топљења челика, ливења и калупа, способна да издржи високе температуре и тешке материјале. У постројењима за прераду метала користи се за ношење и руковање разним металним производима и сировинама.

5) Енергетска индустрија: користи се за уградњу опреме, одржавање и руковање материјалом у електранама како би се обезбедио нормалан рад опреме. У изградњи и одржавању објеката за енергију ветра и соларне енергије, опрема и компоненте се подижу.

6) Вађење руда и камена: користи се у рудницима за транспорт и руковање тешким рудама и опремом како би се осигурао континуитет и сигурност производње.

7) Третман и рециклажа отпада: користи се за третман и транспорт смећа и отпада како би се обезбедио ефикасан транспорт и третман отпада. Користи се у компанијама за рециклажу за транспорт материјала који се могу рециклирати као што су метали, пластика итд. ради побољшања радне ефикасности





1) Анализа и дизајн потражње: Комуницирајте са купцима да бисте разумели њихове специфичне потребе, укључујући спецификације, носивост, радно окружење, итд. дизалице. Израдити идејни пројекат према потребама за одређивање конструктивног облика, величине, висине дизања, распона и сл. дизалице. Комплетни цртежи детаљног дизајна, укључујући дизајн различитих компоненти као што су главна греда, крајња греда, систем за подизање и радни механизам.

2) Припрема материјала: Изаберите одговарајуће материјале као што су челик, легура алуминијума итд. у складу са захтевима дизајна како бисте осигурали да материјали имају добру носивост и отпорност на корозију. Купите потребне материјале од добављача како бисте осигурали да квалитет материјала испуњава захтеве дизајна.

3) Обрада делова: Изрежите купљене сировине према цртежима дизајна и припремите их у облике различитих делова. Заварите главну греду, крајњу греду, носач итд. Да бисте осигурали стабилност конструкције.

Механичка обрада. Извршите неопходну механичку обраду, као што је бушење, глодање, итд., Да бисте осигурали тачност и уклапање делова.

4) Површинска обрада: Очистите обрађене делове да бисте уклонили површинску прљавштину и масноћу. Извршите третман против рђе, као што је прскање уља против рђе или галванизација, како бисте осигурали издржљивост делова у радном окружењу. Обојите према захтевима купаца како бисте побољшали изглед и заштитне перформансе опреме.

5) Монтажа компоненти: Прелиминарна монтажа компоненти као што су главна греда, крајња греда, механизам за ходање и механизам за подизање. Инсталирајте електричне компоненте као што су мотори, контролни системи и крајњи прекидачи како бисте осигурали да систем може нормално да ради. Извршите завршну монтажу свих компоненти како бисте били сигурни да су делови чврсто повезани и да нису лабави.

6) Отклањање грешака и тестирање: Извршите тест без оптерећења на монтираној дизалици да бисте проверили да ли су механизам кретања, кочиони систем, контролни систем итд. нормални. Тестирајте под номиналним оптерећењем да бисте потврдили стабилност и сигурност дизалице под оптерећењем. Направите неопходна прилагођавања и оптимизације на основу резултата тестирања како бисте осигурали да перформансе опреме испуњавају захтеве дизајна.

7) Инспекција квалитета: Извршите строге инспекције квалитета сваке компоненте и целе дизалице како бисте осигурали усклађеност са релевантним стандардима и спецификацијама. Припремите извештај о инспекцији квалитета како бисте забележили податке испитивања и постојеће проблеме.

8) Испорука и монтажа: Завршно чишћење и паковање дизалице, спремно за испоруку купцу.

Инсталација на лицу места. Према потребама купаца, инсталација и отклањање грешака се обављају на месту употребе како би се осигурало да опрема може нормално да ради. Обучите оператере корисника да их науче коришћењу опреме и безбедносним мерама предострожности.
