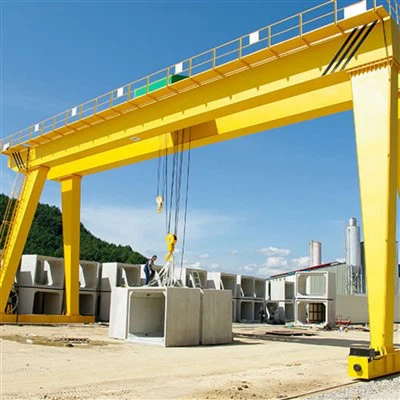

Покретна крема за двоструку снопу



A Покретна крема за двоструку снопује систем за подизање високог капацитета дизајниран за руковање тешким и великим оптерећењима широм широког распона. Она је функцијаДве паралелне снове мостаПодржани од странелепршаве ногемонтиран наточкови или шине, дајући обаВертикална и хоризонтална покретљивост. Овај тип дизалице обично се користи у индустријским окружењима као што су бродоградилишта, производње избриса, и градилишта и градилишта у којима је инсталација грађевинских дизалица непрактична или недоступна.

---

⚙️ Кључне карактеристике:

Структура двоструке снопове: Нуди побољшану снагу и стабилност за подизање великих оптерећења, обично од 5 до 200+ тона.

Покретни дизајн: Опремљен је точковима или системима за праћење за лако пресељење у радном подручју.

Високи капацитет за дизање и распон: Погодно за дуге или гломазне предмете као што су челичне конструкције, контејнери и велике машине.

Интегрисана дизалица колица: Дизалица води дуж пруге монтиране на близанци за прецизно позиционирање терета.

---

🧱 Заједничке апликације:

Бродоградња и ауто сервиси брода

Челична израда и складишта за складиштење

Прецизне бетонске биљке

Тешке производне и монтажне линије

Зоне утовара и истовара на отвореном

---

✅ Предности:

Велико оптерећење и структурална крутост

Свестраност у отвореном и затвореном окружењу

Нема потребе за трајним грађевинским структурама

Ефикасно руковање материјалом преко широких радних подручја

Основне компоненте: Мотор, лежај, мењач, мотор, опрема

Место порекла: Хенан, Кина

Гаранција: 2 године

Тежина (кг): 50000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Примена: на отвореном

Кључне речи: портријска дизалица

Оцењени капацитет за оптерећење: 50тон

Брзина прелазећег путовања: 44,6 милиона \/ мин

Дуга брзина путовања: 47,1м \/ мин

Контролни начин: Кабина

Напајање: кабловска колута

Челични запис: Ку80

Снага: 3- Фаза АЦ 50Хз 380В





1.Дубле Бреде

Опис: Две паралелне хоризонталне греде које формирају примарну структуру носивости.

Функција: Подржава колица за колица и омогућава кретање бочног на бочно на страни терета.

Материјал: Типично структурални челик велике чврстоће.



Функције

Подршка за дизање механизма: она се налази колица и дизалица која обавља задатке за подизање.

Стабилност: Осигурава стабилност дизалице равномерно дистрибуцијом оптерећења.

Ефикасност: Дизајнирана за оптимизацију кретања оптерећења широм радне површине.

Разматрање дизајна

Захтеви за учитавање: израчунато на основу максималне оптерећења и динамичних снага дизалица ће се сусрести.

Распон и висина: диктирано величином радног простора и потребне висине подизања.

Фактори сигурности: укључује карактеристике попут ограничења одступања, отпорност у умора и поштовање индустријских стандарда (нпр. Фем, Цмаа).



Портријске ноге \/ усправне

Опис: Вертикални стубови који повезују снове моста у базу или точкове.

Врсте:

ОквирилипољеДизајни за структурну стабилност.

Функција: Подржати тежину дизалице и пребачена терета.



Колица са дизалом

Колица:

Функција: Креће се хоризонтално дуж снопова моста.

Врсте: Моторизовани или приручник.

Подизање:

Функција: Дизала и спушта оптерећење.

Врсте: Жичана коноп или дизалица; Електрично, хидраулично или пнеуматско.





3. Однеси Царриагес \/ Цоннинг Цоннинг Камиони

Опис: Структуре монтиране на крајевима снопова моста.

Функција: Кућа погонских точкова и омогућите хоризонтално кретање дизалице преко порталних шина или тла.

4.крени механизам за путовање

1) Принцип рада

Точкови су причвршћени на осовине или блокова на точковима који помажу у дистрибуцији оптерећења равномерно активира точкове кроз систем зупчаника и редуктора, претварајући ротациону силу мотора у обртнике, котачи, монтирани на оквир дизала, котачима, монтиран на оквиру дизала, котачи се постављају на котачима, котачима, монтира се на котачима на којој се поставља на котачима на којој се поставља шине. У зависности од дизајна дизалице. Комнантни механизам двоструког главног портала за лакирање носача, укључује синхронизоване точкове и моторни системи који омогућавају крену да крене дуж његових одређених шина, уз додатне карактеристике које обезбеђују сигурна, уравнотежена и ефикасна операција.

2) Функције механизма рада дизалице

Хоризонтално кретање: Примарна функција механизма за путовање дизалица је премештање целокупне структуре дизалице дуж шине или нумера који су постављени на земљу или странице инсталационе површине.

Подршка и стабилност: Путни механизам осигурава да се дизалица сигурно подржава на шинама или нумерама. Помаже да равномерно распоредите тежину дизалице и пружа стабилност током кретања.

Трансмисија напајања: Механизам путовања дизалица покреће електромотори који погоре точкови или зупчани систем. Ови мотори претварају електричну енергију у механичку енергију, покрећу дизалицу напред или назад.

Дистрибуција оптерећења: Путни механизам помаже да равномерно дистрибуира оптерећење широм дизалице и нумера, спречавање оштећења и обезбеђивањем трајности дизалице и његових компоненти.

5.ТРОЛЛЕИ ПУТОВНИ МЕХАНИЗАМ

1) Структурни састав

Тролеи Фраме: Оквир је обично направљен од челика са високим чврстоћом за подршку оптерећењу и издржавање напрезања током рада.

Сет точка: Колица је опремљена точковима који раде на шинама главног носача. Ови точкови су често направљени од очврсног челика или ливене челика како би се осигурала трајност и отпорност на хабање.

Погонски уређај: Електрични мотори се обично користе за пружање потребне снаге за кретање колица, мењач се користи за контролу брзине и обртног момента колица колица. Повећајте мотор у мењач и осигурајте гладак пренос мотора на точкове.

.

2) Функција механизма за управљање колица

Хоризонтално кретање: Примарна функција тролејског путовања механизма је да се колица премести хоризонтално преко дужине главних носача. Овај покрет омогућава дизалицу да постави дизалицу на жељену локацију оптерећења.

Руковање товаром: Кретањем дуж главних носача, колица помаже у позиционирању дизања дизања прецизно изнад оптерећења, што је неопходно за ефикасно дизање и пренос робе ефикасно.

Трансмисија напајања: Путнички механизам обично користи електромоторе и уређаје за пренос зупчаника како би се обезбедио потребан обртни момент и брзину кретања колица. Мотори могу бити или наизменичну струју, у зависности од дизајна и потреба дизалице.

Шине и точкови: Колица ради на шинама које су монтиране на главне носаче. Точкови на колица дизајнирани су да путују овим шинама, обезбеђујући глатко и стабилно кретање. Точкови се могу моћи опремити прирубницама како би се спречило бочно кретање и одржавање поравнања.

Безбедносни механизми: Путнички механизам је опремљен безбедносним функцијама као што су гранични прекидачи, кочиони системи и сензори за преоптерећење да се спрече несреће и осигуравају сигуран рад дизалице.

6.крачки точак

1) Функција точкова

Носећи лежај: У двострукој главној дизајниранској дизаличкој дизалици, сваки точак подржава значајан део оптерећења дизалице. Точкови морају бити пројектовани да се баве статичким и динамичким оптерећењима наметнутих током операција подизања.

Индустријска опрема и сигурност: Дизајн точкова дизалица мора осигурати сигуран рад, посебно приликом руковања тешким или великим теретама. Точкови треба да се пројектују како би се током рада минимизирали буку и вибрације.

Компатибилност шине: Комични точкови дизајнирани су да раде на одређеним врстама шина (нпр. Равне или закривљене нумере). Величина и облик прирубница на точковима морају се подударати са железничком профилом како би се осигурало правилно прилагођавање и несметано деловање.

2) Захтеви за дизајн

Материјал и дизајн: Точкови дизалице обично се одлично одликују од челика са високим чврстоћом или ливено гвожђе да издрже тешка оптерећења и стресова повезане са дизањем и транспортним материјалом. Дизајн често укључује прирубницу за обезбеђивање правилног поравнања и спречавање точкова да избацују са нумере.

7.крадена кука

Кука дизалице двоструког главног дизалице је основна компонента која се користи за подизање и транспорт тешких терета.

Дизајн и структура

Материјал: обично израђен од челика са високим чврстоћом да би се издржао велико оптерећење и пружити трајност.

Облик: Кука често има Ц-облик или шиљаст крај за чврсто држање кожилица или ланаца.

Величина и капацитет: Дизајниран је да одговара капацитетима дизања дизалице, који може бити у опсегу од неколико тона до неколико стотина тона за велике индустријске дизалице.

Врсте кука

Појединачна кука: уобичајена у стандардним апликацијама, која се користи за подизање терета са једне тачке.

Двострука кука: Користи се када је потребно уравнотеженије оптерећење, често у двоструким главним дизајнима носача за веће капацитете за дизање.

Цраб кука: У портријским дизалицама, кука се може монтирати на колица или ракове која се покреће уз носаче.

Мотор

Мотор двоструког главног портала Гардер-а је суштинска компонента која пружа енергију која је потребна за подизање, путовања, а понекад ротирање дизалице или колица дизалица или колица мотора мора да одговара капацитету дизалице и оптерећења. Обично се ови мотори крећу од неколико киловата до стотина киловата, у зависности од захтева за подизањем и путовања.

Мотори се могу опремити дисковима са променљивим фреквенцијама (ВФДС) за глатко прилагођавања брзине и уштеде енергије.Сафети и управљачки системи попут заштите преоптерећења, кочиони систем и хитне заустављања уграђено је за сигуран рад.

Мотор треба да буде компатибилан са електричним снабдевањем на располагању на раду на месту, што може варирати (нпр. 380В \/ 50Хз, 480В \/ 60Хз). Мотор у двоструком главном лардерском дизалицу за двоструко главне лажирање, попут подизања тешких оптерећења, померање дизалице дуж стаза (уздужног путовања), а понекад и бочно кретање (унапријед кретање), а понекад и бочно кретање.

.

Звучни и лагани систем аларма и гранични прекидач

1) звучни и лагани алармни систем

Двострука главна лакирана дизалица, која се обично користи у тешким операцијама, често укључује безбедносне механизме попут звучних и лаких алармних система како би се осигурале сигурне операције.

Звучни аларм (рогови \/ зубачи): То су обично гласни, звучни уређаји који емитују препознатљив звук да упозоравају људе у радно подручје и око радног подручја. Ниво звука је дизајниран да буде довољно висок да се чује због оперативне буке.

Лагани аларм (трептајућа светла \/ светиње): Визуелни сигнали, попут трептајућих светла или ротирајуће светионике, помажу у упозореном особљу визуелно, посебно у бучним окружењима где звучни аларми могу бити недовољни.

2) Ограничите прекидач

Огранични прекидач на двоструком главном граничном дизаличном дизалишту је сигурносни уређај који се користи за спречавање кретања дизала изван одређеног распона. То осигурава заштиту и дизалице и околине, као и било која оптерећења која се подижу.

Кључне функције граничних прекидача:

Контрола позиције: Гранични прекидач помаже монитору и контроли положаја колица, дизалице и носача дизалица да спречи прекомерно путовање и судари.

Искључивање сигурности: Ако се дизалица креће поред његових дозвољених граница, гранични прекидач сигнализује систем управљања да заустави мотор и спречи оштећење или опасне ситуације.

Хитно престанак: Може дјелоти као хитни прекидач за искључивање дизалице када се приближава границама своје стазе или железнице, спречавајући га да га избаци или изазива несреће.

Врсте граничних прекидача који се користе:

Прекидачи за механичке границе: Активирано физичким контактом, често помоћу полуге или камере која покреће прекидач када је померио кренуо кренути.

Електронски гранични прекидачи: Користите сензоре (нпр. Индуктивни, капацитивни или оптички сензори) за детекцију без контакта, пружајући већу издржљивост и смањење хабања и смањења хабања.

Прекидачи за ротационе границе: обично се користи у апликацијама у којима треба да се надгледа ротацијски кретању, као што је у дизалици.

Линеарни гранични прекидачи: користи се за апликације на којима се надгледа линеарно путовање, обично се налазе у кретању колица.

10.Сатељи уређаја

1) 1. Уређај за заштиту преоптерећења

Функција: спречава дизалицу подизања оптерећења која прелазе њен називни капацитет.

2 Ограничите прекидачи

Функција: Спречава да се дизалица креће изван постављеног распона током операција.

3. дугме за заустављање у случају нужде

Функција: омогућава оператерима да брзо искључе дизалицу у случају нужде.

4. уређај против судара

Функција: спречава сударе између дизалице и других структура или опреме.

5. Учитајте контролу на нама

Функција: Смањује оптерећење током операција, што може бити опасно ако је неконтролисано.

6 Кочиони системи

Функција: Осигурава да дизалица остаје у непокретном положају када није у покрету.

7. Безбедносне блокаде

Функција: спречава рад дизалице ако се одређени сигурносни услови не испуне.

8 Аларми упозорења и сигнална светла

Функција: Упозорење особља у близини покрета дизалице.

9. Уређај против превртања

Функција: штити од превртања дизалице због неравномерног дистрибуције оптерећења или прекомерног учитавања.

10. систем хлађења мотори

Функција: Спречава моторе да прегревања током продужене употребе.

11. Системи даљинског управљача

Функција: омогућава оператерима да контролишу дизалицу са сигурне удаљености.

12. Системи за праћење кран

Функција: Омогућава праћење реалног времена оперативних параметара као што су тежина, брзина и положај оптерећења.

13. АИДСАЛИ И ВИСЦИЛИЗИЈА АИДС

Функција: Осигурава да оператор има јасну видљивост, посебно у условима слабог осветљења.

11.Цонтрол режим

1) 1. Привезак контрола

Опис: Оператор дизалице користи привезак за управљање контролом да управља кретањем дизалице и дизала.

Предности: Једноставно за употребу, исплатив и пружа директну контролу са сигурне удаљености.

Употреба: обично се користи у стационарним или полу-стационарним операцијама у којима се оператер може приближити дизалицу.

2 Радио даљински управљач

Опис: Оператори користе бежичну контролну јединицу која комуницира са дизалицом путем радио сигнала.

Предности: нуди већу флексибилност јер оператор може да контролише дизалицу са веће удаљености и приступи чвршћим подручјима.

Употреба: Идеално за сложеније операције и окружења у којима је мобилност оператера од суштинског значаја.

3. Контрола кабине

Опис: Оператор седи у кабини на самој дизалици и контролише га користећи комбинацију џојстикова, тастера или других контрола.

Предности: пружа бољи поглед на радну површину и већу прецизност у контроли дизалице.

Употреба: Погодна за тешке операције или када је потребан виши ниво контроле за позиционирање и маневрисање.

4. Аутоматизована контрола (полуаутоматски и потпуно аутоматизована)

Опис: Кран може да контролише програмиране команде или интегрисане са аутоматизованим системима за аутономну операцију.

Предности: Смањује људску интервенцију, побољшава прецизност и побољшава сигурност за понављајуће задатке.

Употреба: Често се користи у великим операцијама у којима су потребни висока ефикасност и континуирани рад.

5. хибридна контрола

Опис: Комбинује ручни рад (коришћење привеска, даљинског или кабине) са аутоматизованим функцијама које се могу ангажовати по потреби.

Предности: нуди свестраност за оператере који требају пребацити између ручних и аутоматизованих начина за одређене задатке.

Употреба: Цоммон у системима дизајнираним да буду прилагодљиви различитим оперативним захтевима.

12.скетцх



Главни технички







Предности покретне порталне кран двоструке греде

Високи капацитет

Дизајн двоструког снопа омогућава дизањеТешка и превелики терет, обично у распону од 5 тона на преко 200 тона.

Погодно за захтевне индустријске и грађевинске апликације.

Појачана структурна стабилност

Двоструке греде дистрибуирају оптерећење равномерно и смањили отклон.

Омогућава бољу контролу и сигурност оптерећења у поређењу са системима једноструких грешака.

Широко распродарање

Способан за руковањедуже распониОд кранова са једним снопом, што га чини идеалним за велике радне просторе и спољне дворишта.

Ефикасно у подизању широких или гломазних предмета попут челичних конструкција, контејнера и машина.

Мобилност и флексибилност

Покрет на котачима или железнициОмогућује дизалицу да путује преко радног простора.

Може се преселити по потреби, чинећи га идеалним за привремене или развијајуће пројектне веб локације.

Независно од грађевинских структура

Не захтева дијелове кране или трајне модификације грађевине.

Погодно за отворене дворишта, градилишта или привремене области израде.

Ефикасно руковање материјалом

Брзо подизање и прецизан хоризонтални покрет смањује ручно руковање и побољшање продуктивности.

Необавезна моторизована колица и путни систем дизалице за појачану оперативну ефикасност.

Прилагодљиви дизајн

Подесива висина, распон и опције путовања да одговарају одређеним апликацијама.

Може се опремити са више дизалица или специјализованим прилозима за подизање.

Побољшана сигурност

Карактеристике попутОграничите прекидаче, заштита од преоптерећењаиСистеми против сударапобољшати оперативну сигурност.

Јачи и стабилнији под оптерећењем у поређењу са једноструким или преносивим кранима.

Издржљивост за употребу на отвореном

РОГГЕД ЦОМПРЕНТИ И КОМПОНЕНТИ ИСКЉУЧИЛИ Омогућавају поуздан рад уОштре окружења.





Апликације покретне порталне дизалице са двоструким снопом

A Покретна крема за двоструку снопудизајниран је заРуковање за дизање и материјално дизање, посебно у окружењима у којима су резни кранови непрактични или је потребна мобилност. Његов капацитет великог оптерећења, широко распон и структурна стабилност чине је погодним за широк спектар индустријских и грађевинских операција.

---

🔧 Типичне апликације:

Бродоградња и маринска дворишта

Подизање и позиционирање великих компоненти широке бродова (нпр. Секције трупа, мотори).

Руковање челичним плочама и тешким модулима измишљања.

Челична средства за израду

Помицање структурних челичних греда, оквира и заварених скупштина.

Идеално за спољне продавнице за измишљотине са великим деловима.

Прецизне бетонске биљке

Превоз престанских бетона, носачи, цеви и плоче.

Ефикасно за слагање, учитавање и покретне компоненте.

Грађевинске локације

Руковање великим грађевинским елементима као што су греде, стубови, пакети репарисања и контејнери.

Привремена инсталација за конструкцију моста или Скупштину инфраструктуре.

Производни садржаји

Померање великих делова машина или склопове у тешком опреми или производњи возила.

Корисно у модуларним модуларним линијама за превелике компоненте.

Логистика и складишта

Учитавање и истовар тешких терета, палета или контејнери за отпрему.

Идеално за отворене просторе за складиштење без надземних система за подизање.

Постројења и енергетски објекти

Руковање турбинама, генераторима, трансформаторима и великим цевоводима.

Користи се у новим операцијама изградње и одржавања.

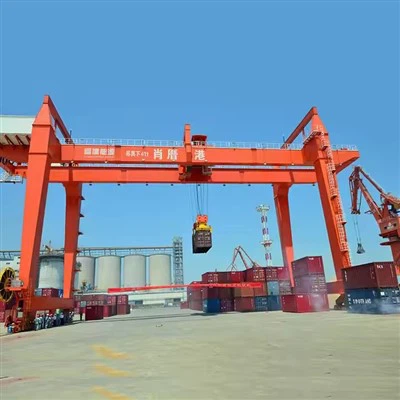

Стопа за железницу и транспорт

Учитавање \/ истовар железничких компоненти или склопова возила.

Корисно у локомотивним и ваљаним двориштама за одржавање залиха.

Рударска и тешка индустрија

Подизање тешке рударске опреме или машине за прераду минерала.

Служи као мобилно раствор у даљинским или отвореним рударским операцијама.

Пројекти ветра турбине и обновљивих извора енергије

Подизање нацела, сечива и кула за ветроелектране током монтаже или уградње.

Мобилни и прилагодљив разноврсним теренима.





1. Дизајн и инжењеринг

Нацрт и структурни дизајн: Инжењерски тимови дизајнирају дизалицу на основу спецификација, с обзиром на тежину, распон, капацитет за подизање и радно окружење.

Спецификације компонената: Спремају се детаљне спецификације за компоненте попут главних носача, крајње греде, дизалице, колица и електричне компоненте.

2 Избор и набавка материјала

Одабир челичног материјала: челични материјали са високим снагом су изабрани за главне носаче, ступце и друге критичне делове.

Набавка: Материјали, као што су челичне плоче, секције, вијци и електричне компоненте, изворе и прегледају се за квалитет.

3. Резање и предименстика

Сечење и обликовање: челичне компоненте се исече, обликовале и заваре у прелиминарне облике према спецификацијама дизајна.

Скупштина пре израде: Компоненте попут греда и носача су унапред састављене да би се проверило да се правилно уклапају заједно.

4. Заваривање и структурна скупштина

Заваривање: Главни носачи, стубови и друге структурне компоненте су заварени да би се створило чврст оквир. Специјализовани технике заваривања користе се за осигуравање снаге и издржљивости.

Структурна скупштина: Главни носачи и крајње греде су састављене, осигуравајући прецизно поравнање за уравнотежену дистрибуцију оптерећења.

Контрола квалитета: Заваривачки шавови и спојеви се прегледавају коришћењем неразорног испитивања (нпр. Ултразвучни или рендгенски тестирање) за било какве структурне недостатке.

5. обрада и завршна обрада

Обрада делова: Критични делови попут точкова, колица, колица и дизалице подлажу обраду за правилно постављање и несметано деловање.

Површински третман: челични делови се чисте и подвргну површинским третманима попут пескања и премаза како би се спречило хрђе и побољшали издржљивост.

Сликарство и премазивање: Заштитни премази се примењују за отпорност на временске прилике, са прајмером који прате горњи капути.

6 САСТАВА ЦРАНЕ ЦОМПОНЕНТС

Главна монтажа носача: Два главна носачи су монтирани и усклађени.

Инсталација крајњег снопа: Крајње греде су причвршћене на главне носаче, формирајући оквир дизалице.

Инсталација дизалице и колица: Механизам за подизање и колица постављени су на главним шинама за мршава и тестирани на поравнање и оперативне глаткоће.

7. Инсталација електро и контролних система

Ожичење и каблови: Електрично ожичење је постављено за напајање, контролне кругове и безбедносне системе.

Контролна табла и сигурносне карактеристике: Контролна плоча је монтирана, са безбедносним функцијама као што су гранични прекидачи, хитни прекидачи и заштита од преоптерећења интегрисани и тестирани.

Програмирање управљачког система: Контролни систем дизалице је програмиран и тестиран на исправан рад.

8. Тестирање и осигурање квалитета

Тестирање оптерећења: дизалица је подвргнута учитавању тестова како би се осигурало да може да се носи са оценим капацитетом без проблема.

Оперативно тестирање: функционални тестови се изводе за проверу кретања, одзивност, кочиони систем и електричне операције.

Инспекција и сертификација: дизалица подвргава завршне инспекције да би се потврдила усаглашеност са безбедносним прописима и стандардима. Сертификације могу да издају надлежне власти.

9. Коначна прилагођавања и припрема испоруке

Коначна прилагођавања: Свака мала прилагођавања се врше да би се осигурало несметано деловање.

Документација: Приручници за рад, смернице за одржавање и сертификациони документи су спремни за испоруку.

Паковање и достава: Цран се сигурно укључује за отпрему, осигуравајући да су сви делови заштићени током транзита.

10. Инсталација и пуштање у рад (на месту)

Скупштина на лицу места: Дизалица је састављена на локацији купца ако је потребно.

Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
