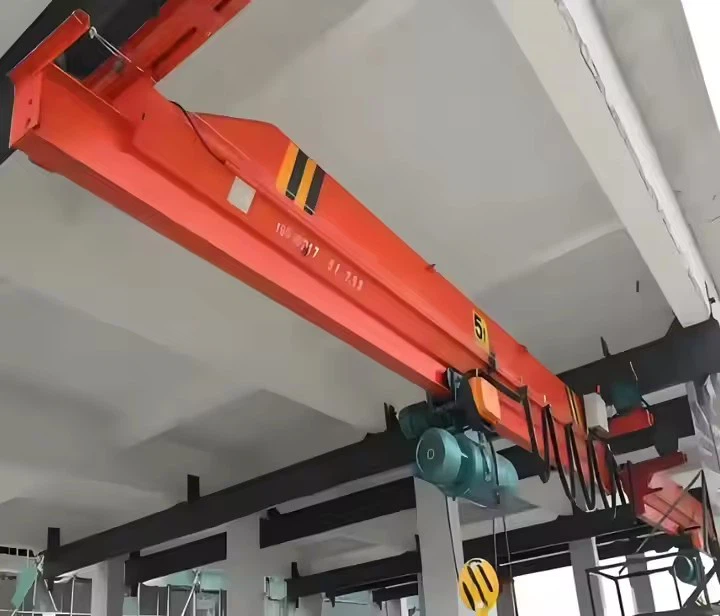

Појединачна дизалица отпорна на експлозију

Основне компоненте: Мењач, мотор, опрема

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (кг): 10000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Продајне јединице: Појединачни предмет

Величина појединачних пакета: 600к300к300 цм

Појединачна бруто тежина: 200. 000 кг

АнПојединачна дизалица отпорна на експлозијуСастоји се од специјализованих компоненти дизајнираних да безбедно функционишу у опасним окружењима, где могу бити присутни запаљиви гасови, паре или запаљива прашина. Испод је детаљан прекид својих кључних компоненти и њихових карактеристика доказа о експлозији:

1. Главне компоненте Експлозијско-омотреног крана

СВЕДОК ШЕШЕЉ - ОДГОВОР: Морски носач (главни сноп)

Функција:Подржава дизалицу и колица, носећи терет дуж писте.

Разматрање отпорно на експлозију:Направљен од челика са високим чврстоћом са антикорозивним третманом да би се издржали оштри округлији.

Б. Крајњи камиони (крајњи носачи)

Функција:Куце точковима и покреће дизалицу дуж зраке писте.

Карактеристике отпорне на експлозију:

Лежајеви и мотори точкасу затворени или отпорни на пламен.

Кочницесу отпорни на искра.

Ц. Дизалица (отпорна на експлозију)

Врсте:

Електрични дизалица(за лакше оптерећење)

Жичане конопне дизалице(за теже оптерећење)

Карактеристике отпорне на експлозију:

Мотор:Испарен у непропусан на пламен (ек д) или повећана безбедност (ек е) кућиште.

Електричне компоненте:Запечаћено да спречи искре.

Лимит прекидачи:Оцењено је од експлозије.

Д. Тролеј (Отпоран на експлозију)

Функција:Помиче дизање дуж носача.

Карактеристике отпорне на експлозију:

Тролеи Фраме:Не-искрени материјали.

Погонски мотор и мењач:У складу са АТЕКС \/ ИЕЕЦЕКС стандардима.

Е. РУНВАИ систем

Греде за писте:Подржите покрет дизалице.

Разматрања отпорна на експлозију:

Проводници (ако су електрификовани):Приложени или изолирани да се спречи аркантно.

Ф. Електрични систем (критичан за безбедност експлозије)

Контролна табла отпорна на експлозију:

Смештено у отпорно на пламен (ек д) или притиском (ек П) кућиште.

Контрола привеска (или радија даљинац):

Привезак за отпоран на експлозију:Запечаћене тастере без стварања искра.

Бежични даљински даљински (опционо):Интринзично сигуран (ек ла \/ иб).

Кабловски и ожичење:

Тешки, отпоран на абразију са жлездама отпорно на експлозију.

Г. Безбедносни уређаји (оцијењени од стране експлозије)

Ограничите прекидаче (горњи \/ доњи):Спречите прекомерно путовање (бивши оцијењени).

Заштитник за преоптерећење:Спарк-отпорни механизам.

Хитно престанак:Дугме за отпорно на експлозију.

.

2. Стандарди и сертификати отпорни на експлозију

Ове кране су у складу са међународним класификацијама опасних подручја:

АТЕКС (ЕУ): Зоне 1, 2 (гасови); Зоне 21, 22 (прашина).

ИЕЦЕКС (Глобал): Ек д, ек е, ек оцјене на пример.

НЕЦ \/ ЦЕЦ (Северна Америка): Класа И, ИИ, ИИИ; Дивизија 1 или 2.

4. Зашто су ове компоненте материја

Спречите паљење:Сваки електрични \/ механички део дизајниран је да елиминише искре или прекомерну топлоту.

Издржљивост:Отпоран на корозију, прашину и хемијску изложеност.

Прописивање регулаторног усаглашавања:Осигурава правну операцију у опасним зонама.

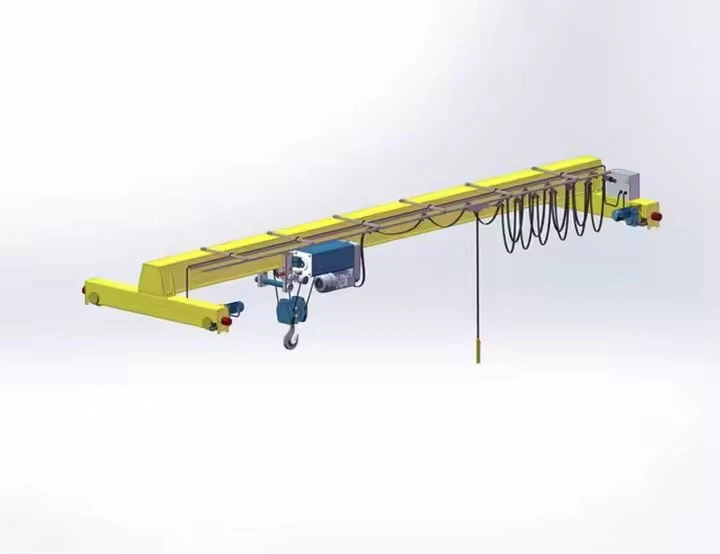

Скица

Главни технички

Предности украсних кранова отпорне на експлозију

Појачана сигурност у опасним подручјима

Спречава искре, лукове и прегревање које би могло запалити запаљиве гасове, паре или прашину.

У складу је саАТЕКС, ИЕЦЕКС, НЕЦ и други стандарди отпорни на експлозију.

Економично решење

Приступачнији оддвоструки носачдизалице док и даље нуде висок капацитет оптерећења (обично1-20 тона).

Нижи трошкови инсталације и одржавања због једноставнијег дизајна.

Издржљив и отпоран на корозију

Саграђен сачелик високог квалитетаи заштитни премази за издржавање оштрих окружења (нпр. Хемијска изложеност, влага).

Флексибилан и прилагодљив

Доступан саЕлектрозијске дизалице или дизалице или жичане конопце.

Подесивраспон, висина подизања и брзинеда се уклопи различите радне просторе.

Ниско одржавање и поуздано

Запечаћени мотори и електричне компоненте смањују хабање и суза.

Прекидачи и кочнице за ограничење отпорне на експлозију Појављују дуговечност.

Еаси инсталација и рад

Лакше од двоструких дизалица, захтева мање структурне подршке.

Опције заКонтрола или бежични даљински управљач отпорни на експлозију.

Апликације о једним крановима отпорним на експлозију

Ове дизалице су неопходне у индустријама где су присутне запаљиве материје:

1. индустрија нафте и гасне

Рафинерије, петрохемијске биљке, оффсхоре платформе

Руковање у цевоводима, вентили и опрема за бушење уЗона 1 \/ Зона 2 (АТЕКС) или класа И ДИВ 1 \/ ДИВ 2 (НЕЦ)подручја.

2 Хемијска и фармацеутска производња

ПревозитиЗапаљиви растварачи, прахови и реактивне хемикалије.

Коришћен уМешање, паковање и простори за складиштење и складиштењеса експлозивним атмосфером.

3. Обрада зрна и хране

Млици за брашно, биљке шећерне, силоси зрна(запаљива прашина -Зона 21\/22).

Спречава експлозије прашине током управљања.

4. Производња рударског и експлозива

Сигурно подизањеРудници угља, фабрике барута и складиштење муниције.

Компоненте отпорне на свећице спречавају детонацију.

5. ваздухопловство и аутомотиве (бојни кабине)

Руковање резервоарима за гориво, батерије иЗапаљиве боје \/ спрејевиу затвореним просторима.

6. Обрада отпада и рециклирање

Унети уБиогас биљкеТамо где се метан и други експлозивни гасови могу акумулирати.

1. Дизајн и инжењеринг
Почетна консултација: Процес започиње дискусијама између произвођача и купца да разуме оперативне захтеве дизалице, као што су носивост, распон оптерећења, распон, висина подизања и окружења (нпр. Унутрашња употреба у затвореном или на отвореном, температурни услови итд.).

Инжењеринг и прилагођавање: Дизајнерски тим прилагођава дизалицу, укључујући структуру, систем за подизање и функције радио даљинских управљача. Припремљене су детаљне инжењерске цртеже и спецификације, осигуравајући да се дизалица испуњава све потребне стандарде и сигурносне кодове.

Дизајн система за управљање: Радио систем даљинског управљача је интегрисан у дизајн, уз пажњу на једноставност употребе, асортимана, безбедносне карактеристике (хитно заустављање, заштита од преоптерећења) и компатибилност са осталим системима дизалице.

2 Избор и набавка материјала
Структурни материјали: Висококвалитетни материјали попут челика намељују се за главни сноп, носач, крајњи носач и друге структурне компоненте. Ови материјали су одабрани за своју снагу, издржљивост и способност да издрже тешке оптерећења.

Механичке компоненте: Компоненте за систем за подизање, колица, дизалица, мотори, мењачи и радио систем даљинског управљача набављају се од поузданих добављача.

Електричне компоненте: Ожичење, електрични панели, прекидачи, сигурносни уређаји и друге електричне компоненте за контролни систем дизалице такође су такође исказане.

3. Израда и производња
Конструкција главне греде: Челик се исече, заваре и саставио да формира главни носач (јединствени сноп) дизалице. Овај процес често укључује прецизно сечење, савијање и заваривање да би се задовољиле специфичне толеранције дизајна.

Крај израда колица: Крајња колица која подржавају путни механизам дизалице дизали су и састављени. Ове компоненте су дизајниране за стабилност и снагу, обезбеђујући глатку кретање дизалице дуж нумера.

Скупштина механизма за подизање: Подизање, кука и механизам за дизање састављен је, са моторима, зупчаницима и ременицама интегрисаним у систем. Систем подизања је тестиран на носивост и гладак рад.

Механизми на камповима и дизалицама: Камикантска и дизалица за превоз кран су изграђена и монтирана. Ово укључује точкове, мотор и железнички систем, обезбеђујући глатко кретање дизалице дуж шина.

Инсталација радио даљинског управљача: Инсталиран је систем даљинског управљача. Ово укључује постављање потребних пријемника, антена и интегрисање управљачког система са електричним и механичким системима дизалице.

4. Интеграција електричне и контролне системе
Ожичење и електрични системи: Електрично ожичење је постављено, повезивање система подизања, управљачке плоче, моторе и систем даљинског управљача. Ожичење се тестира ради сигурности и усаглашености електричних кодова.

Скупштина контролне табле: Контролна плоча дизалице је састављена и интегрисана са системом даљинског управљача. Тестиран је на карактеристике одзивности и безбедности, укључујући хитну заштиту и заштиту преоптерећења.

Карактеристике безбедности: Сигурносни уређаји као што су гранични прекидачи, сензори за преоптерећење и звучни аларми су инсталирани и интегрисани у систем управљања. Ови системи осигуравају рад сигурне дизалице и спречавају оштећења.

5. Тестирање и контрола квалитета
Тестирање оптерећења: дизалица је подвргнута тесту оптерећења како би се осигурало да може да поднесе одређени капацитет тежине. Тест се врши коришћењем калибрираних утега како би се проверило перформансе дизалице под оперативним условима.

Оперативно тестирање: дизалица подвргава потпуном оперативном тесту, где се пролази кроз своје покрете (подизање, спуштање, путовања, итд.) Помоћу радио даљинског управљача. Покрајини одговор на команде, укључујући хитно заустављање и безбедносне аларме, пажљиво се надгледа.

Електрично и механичко испитивање: Сви електрични системи, укључујући радио даљински управљач, тестирани су на функционалност и сигурност. Мотори, кочнице и електрично ожичење су прегледани за правилан рад.

Инспекција за усаглашавање: дизалица је прегледана на поштовање локалних и међународних стандарда (као што су ИСО, ЦЕ или ОСХА) како би се осигурало да испуњава безбедносне прописе. Структура, компоненте за оптерећење и безбедносни системи темељно су проверени.

6. Завршна скупштина
Коначна скупштина и инспекција: Након испитивања, дизалица се у потпуности монтира, са свим компонентама чврсто причвршћеним и двоструко проверавамо на тачности. Радио даљински управљач је конфигуриран, а систем је тестиран последњи пут да би се осигурала неприметна интеграција.

Сликарство и завршавање: дизалица је обојена заштитним премазима како би се спречила корозија и побољшала њен изглед. Коначни завршни додири се додају у структуру, укључујући било које ознаке или сигурносне ознаке.

Документација: Сва потребна документација, укључујући приручнике, потврде о усаглашености, извештајима о тестирању и информације о гаранцији, припремљени су за купца.


Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
