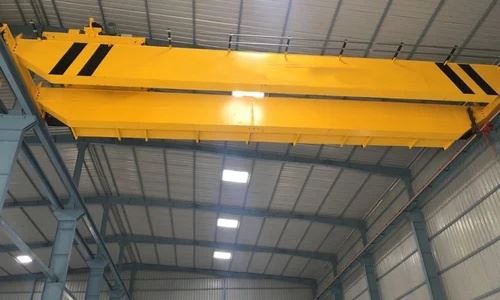

Толлеи мостни кран са двоструком гредом

Мостна дизалица са двоструком гредом је тип мостне дизалице која има две паралелне писте (греде) са покретним мостом и механизмом за подизање колица монтираним на мосту. Дизајниран је за подизање и премештање тешких терета преко велике радне површине.



Основне компоненте: лежај, мењач, мотор, пумпа

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (КГ): 2000 кг

Видео одлазна-инспекција: Достављено

Извештај о испитивању машина: Достављено

Дизајн: Двоструки сноп

Ефикасност: висока ефикасност

Радна брзина: Рад велике брзине

Стабилност: функција против{0}}замаха

Боја: Опционо

Извор напајања: 110В/220В/230В/380В/440В, прилагођено

Распон:7,5-31,5м





1.Маин беам

1) Структура и дизајн:
Главна греда (која се назива и носач моста) је примарна конструкција{0}}дизалице која носи оптерећење.

Састоји се од две паралелне греде повезане попречним носачима да формирају снажан и чврст мост.

Уобичајени типови:

кутијасти носач (заварена затворена кутија-конструкција – висока чврстоћа и мали угиб)

Х-греда (ваљани челични профил – користи се у лаким и средњим-применама)

2) Материјали:
Произведено од К235Б / К345Б конструкцијског челика

Прецизно{0}заварено и растерећено{1}}да би се спречила деформација

Често се пескаре и фарбају антикорозивним премазом



2. Систем за подизање

Систем за подизање је основна функционална јединица мостног крана са двоструком гредом, одговорна за подизање, спуштање и позиционирање тешких терета. Монтира се на колица, која се крећу дуж главних греда.

3.Ендкочија

Крајњи носач (који се назива и крајњи камион или крајњи носач) је критична структурна и погонска компонента која се налази на оба краја кранског моста. Подржава главне греде и омогућава да цео кран путује дуж шина писте.
Структура и функција:
Делује као потпора и путна база за главне греде.
Свака дизалица има два крајња колица, повезана са крајевима двоструких носача.
Садржи точкове, погонски механизам, а понекад и одбојнике и машине за чишћење шина.





4. Механизам за кретање дизалице

Механизам за кретање дизалице је одговоран за померање целе структуре дизалице (укључујући двоструке греде, колица и терет) хоризонтално дуж шина писте. Монтира се на крајњим колицима и омогућава-дуже кретање кроз радионицу или фабрички спрат.

5. Механизам за кретање колица

Механизам за кретање колица омогућава да се дизалица (која носи систем за подизање) помера хоризонтално дуж двоструких главних греда. Овај покрет позиционира дизалицу директно изнад терета или{1}}тачке спуштања ради прецизног руковања материјалом.

7.Цране Хоок

Кука је критичан{0}}уређај за руковање теретом у систему за подизање мосног крана са двоструком гредом. Директно је у контакту са теретом, омогућавајући му да се подигне, држи и помера безбедно и ефикасно.

8.Мотор

Моторни систем у мосној дизалици од 50Т је један од најкритичнијих извора енергије и користи се у више механизама дизалица, укључујући:

Подизање (подизање)

Путовање колицима (попречно путовање)

Путовање краном (дуго путовање)

Сваки од ових система обично користи наменски мотор, дизајниран за тешке-радове, велики-момент и честе операције покретања/заустављања.

.

9. Звучни и светлосни алармни систем и гранични прекидач

Ове компоненте су од суштинске важности за обезбеђивање безбедног рада крана упозоравањем особља, спречавањем судара и ограничавањем кретања изван постављених тачака. Они заједно раде на заштити опреме и радника.
1) Звучни и светлосни алармни систем
сврха:
Упозорава раднике у близини када се кран креће или подиже.
Делује као{0}}упозорење пре операције ради спречавања незгода.
Побољшава видљивост и свест у бучним или слабо{0}}окружењима.
2) Крајњи прекидачи
сврха:
Крајњи прекидачи контролишу опсег кретања компоненти дизалице (кука, колица, кретање дизалице) и спречавају преко-путовање или сударе.

10.Сигурносни уређаји

1) Лимитер преоптерећења (уређај за заштиту од преоптерећења)
Функција: Детектује када оптерећење премашује називни капацитет.

Радња: Аутоматски онемогућава подизање ако је преоптерећен, спречавајући структурно оштећење.

Тип: електронски или механички (мерна ћелија или сензор притиска интегрисан у куку, конопац или бубањ).

2) Гранични прекидач за подизање
Функција: Спречава претерано{0}}подизање или-спуштање куке.

Локација: Инсталиран у близини бубња за подизање или склопа куке.

Радња: Зауставља мотор ако кука достигне максималну или минималну границу кретања.

3) Гранични прекидач за кретање крана
Функција: Спречава кран да преко-путује крај шина писте.

Локација: Инсталиран на оба краја писте.

Радња: Зауставља мост дизалице пре него што удари у механичка заустављања или друге дизалице.

4) Гранични прекидач за кретање колица
Функција: Зауставља колица да излете са ивице дугог снопа.

Локација: На оба краја носача моста.

Радња: Смањује снагу мотора колица на крајњим позицијама.

5) Дугме за заустављање у нужди
Функција: Тренутачно искључује све функције дизалице у случају нужде.

Локација: На даљинском управљачу, привеску или кабини оператера.

Карактеристика: потребно је ручно ресетовање након активације.

6) Звучни и светлосни алармни систем
Функција: Пружа визуелна и звучна упозорења током кретања или подизања дизалице.

Ефекат: Упозорава особље у близини да одржава безбедну удаљеност.

11.Цонтрол Моде

Компоненте контролног система:
Контролна табла: садржи прекидаче, дугмад, џојстике и заустављање у нужди.

Контролни релеј / ПЛЦ: Тумачи команде оператера и контролише моторе.

Јединица за напајање: Напаја струју за контролна кола.

Комуникациони линк: Жичани каблови или радио фреквенцијски сигнали.

Сигурносне блокаде: Спречавају небезбедне команде, интегришу се са граничним прекидачима и алармима.



12.Скетцх

Главни технички





1) Висок капацитет оптерећења

Двоструки носач омогућава руковање тешким теретима, обично од 5 тона до 500 тона или више.

Погодно за индустрије које захтевају тешка дизања као што су челичане, бродоградилишта и велике фабрике.

2) Структурна стабилност и крутост

Двострука структура греде пружа одличну отпорност на савијање и торзиону крутост.

Смањује прогиб под оптерећењем, обезбеђујући сигуран и стабилан рад.

3) Покривеност великог распона

Може да се протеже на веће удаљености (до 35 метара или више), идеално за широке радионице и складишта.

Пружа више радног простора испод дизалице у поређењу са једноносним дизалицама.

4) Глатко и прецизно руковање оптерећењем

Механизам колица омогућава прецизно позиционирање терета дуж главних греда.

Опремљен напредним моторима за дизање и кретање (често са ВФД) за глатку контролу брзине.

5) Свестране опције контроле

Подржава кабину, привезак и бежични даљински управљач, омогућавајући флексибилан рад који одговара различитим радним окружењима.

6) Трајност и дуг радни век

Робусни дизајн са{0}}квалитетни материјали и ригорозни производни процеси.

Захтева ниско одржавање и пружа поуздане перформансе током много година.

7) Побољшане безбедносне карактеристике

Опремљен сигурносним уређајима као што су заштита од преоптерећења, крајњи прекидачи, аларми и заустављања у случају нужде.

Минимизира ризик од незгода и оштећења.

8) Прилагодљивост

Прилагодљив за различите висине дизања, распона и брзине.

Погодно за различите индустрије укључујући производњу, логистику, грађевинарство и производњу електричне енергије.



1. Тешка производња
Жељезаре и ливнице за кретање сировина, растопљеног метала и готових производа.

Линије за склапање тешких машина.

Постројења за производњу аутомобила.

2. Бродоградња
Руковање великим бродским компонентама, деловима трупа и моторима.

Премјештање тешких материјала по бродоградилиштима и доковима.

3. Складиштење и логистика
Утовар и истовар тешког терета.

Управљање великим палетама и контејнерима у складишним објектима.

Контејнерски терминали и теретна дворишта.

4. Електране и енергетика
Монтажа и одржавање тешких турбина, генератора и трансформатора.

Руковање тешким компонентама током изградње или надоградње постројења.

5. Изградња
Подизање и позиционирање тешких структурних компоненти на градилишту.

Монтажа пре{0}}готових грађевинских елемената.

6. Рударство и металургија
Превоз руда, минерала и опреме.

Одржавање тешке рударске механизације.

7. Ваздухопловство и одбрана
Руковање великим деловима авиона.

Одржавање одбрамбене опреме и возила.





1. Дизајн и инжењеринг
Дефинишите спецификације (капацитет, распон, висина подизања, брзина, начин управљања).

Направите детаљне конструкцијске и електричне цртеже.

Извршите анализу и симулацију стреса.

Добијте одобрење купца.

2. Набавка материјала
Извор високо{0}}челичних плоча, профила, мотора, електричних компоненти и хардвера.

Проверите да материјали испуњавају потребне стандарде (нпр. К235Б/К345Б челик за греде).

3. Сечење и припрема
Исеците челичне плоче и профиле помоћу ЦНЦ машина за плазма сечење или ласерско сечење.

Припремите компоненте чишћењем, уклањањем ивица и обликовањем.

4. Заваривање и монтажа главних греда
Саставите компоненте греде према пројекту.

Користите аутоматско или ручно заваривање (МИГ, ТИГ или заваривање под водом).

Извршите термичку обраду за ублажавање напрезања да бисте смањили напрезања заваривања.

5. Израда крајњих колица и колица
Израдите крајње оквире колица, склопове точкова и оквире колица.

Монтирајте моторе, мењаче, кочнице и точкове на оквире.

6. Површинска обрада
Пескарите све челичне делове да бисте уклонили рђу и нечистоће.

Нанесите темељни премаз, а затим завршно фарбање (индустријска-боја против корозије{1}}).

7. Инсталација електричних и контролних система
Инсталирајте моторе, контролне табле, ожичење, крајње прекидаче, аларме и сензоре.

Поставите привеске, кабине или јединице за даљинско управљање.

Интегришите сигурносне уређаје и тестирајте електричне везе.

8. Машински склоп
Монтирајте колица на главне греде.

Причврстите механизме за подизање укључујући жичана ужад, бубњеве, куке.

Саставите механизме за кретање крана на крајњим колицима.

9. Тестирање и инспекција
Извршите тестове без{0}}и пуног{1}}оптерећења за подизање, кретање колица и кретање дизалице.

Проверите крајње прекидаче, сигурносне уређаје, аларме и кочионе системе.

Спровести евалуацију перформанси према стандардима (ИСО, ФЕМ).

10. Коначна подешавања и осигурање квалитета
Направите неопходне калибрације и фино{0}}подешавање.

Спровести завршне инспекције и сертификације.

Пакујте и припремите за испоруку.

Поглед на радионицу:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала 310 комплета (сетова) робота за руковање и заваривање. Након завршетка плана биће више од 500 комплета (комплета), а стопа умрежавања опреме достиже 95%. 32 Линије за заваривање су пуштене у употребу, планирано је да се инсталира 50, а стопа аутоматизације целе линије производа достигла је 85%.
