100 тона прекривене жичане дизалице



Кључне карактеристике:

Капацитет:

Са капацитетом за дизање до 100 тона, ова дизалица је изграђена за руковање врло великим оптерећењима попут челичних завојница, машина или великих конструкција.

Мост:

Дизалица ради на хоризонталној структури моста, која се креће дуж ширина монтираних на повишене греде или структуре. Овај мост омогућава дизалицу да покрије велико подручје и пружа флексибилност у покрету.

Колица и дизалица:

Тхеколицапутује уз мост, носећи дизалицу. ТхеподизањеОпремљен је жичаним конопцима, који су издржљивији и способнији за подизање великих утега у поређењу са лансима.

Механизам за подизање дизала и спушта оптерећење, користећи жичане конопне ране око бубња.

Жичана коноп:

Тхежичана конопДа ли је кључни елемент за подизање, познат по својој снази, флексибилности и способности да се носи са тежином и хабањем повезаним са подизањем великих капацитета. Отпорније је на абразију и може да поднесе веће затезне оптерећење од механизама ланца.

Систем управљања:

Ручно или аутоматизоване контролекористе се за управљање дизалицом. Оператори могу да контролишу покрете дизалице, колица и моста да прецизно поставе оптерећење.

Модерне дизалице често имају значајадаљински управљачи, који омогућавају сигурнији рад из даљине.

Сигурносне карактеристике:

Опремљен вишеструким безбедносним механизмима као што суОграничите прекидаче, Заштита преоптерећењаиСистеми за заустављање у случају нуждеда се спречи несреће и осигурамо несметано деловање.

Гаранција: 1 година

Тежина (кг): 3000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Боја: прилагођена

Функција дизалице: Еаси оперирани куни за кретање у гирдеру

Капацитет: 0. 5-10 Т

Тип: Морски мост са вешањем

Напајање: 110В \/ 220В \/ 230В \/ 380В \/ 440В

Начин контроле: Гроунд Цонтрол + даљински управљач (прилагођени)

МОК: 1 сет

Механизам за подизање: Електрична дизалица

Радна дужност: А 3- А5

Након гаранције: видео техничка подршка

Слике и компоненте





1.Маин сноп

Карактеристике дизајна

1) Структурни профил

Главни сноп је обично израђен од висококвалитетног челика у профилу и-снопа или бокског носача за снагу и крутост.

Дизајн осигурава трајност, истовремено минимизира тежину греде да би се смањила опште оптерећење кран.

2) Димензије

Димензије главног снопа зависе од капацитета на горњој блоковима капацитета, распона и радног окружења.

Инжињери га дизајнирају за издржавање динамичних и статичких снага, с обзиром на факторе као што су ограничења одступања и дистрибуције оптерећења.

3) Прирубница и веб градња

Прирубница (горњи и доњи део греде) носи хоризонталне оптерећења, док веб (вертикални одељак) рукује вертикалним оптерећењима.

Заварени или ваљани челични профили повећавају стабилност и носивост.

4) Поинтнике веза

Главни сноп се повезује на крајње носаче или камионе, који омогућавају дизалицу да се крене дуж система писте.

Државни носачи или прилози одговарају дизалици, осигуравајући несметано деловање.

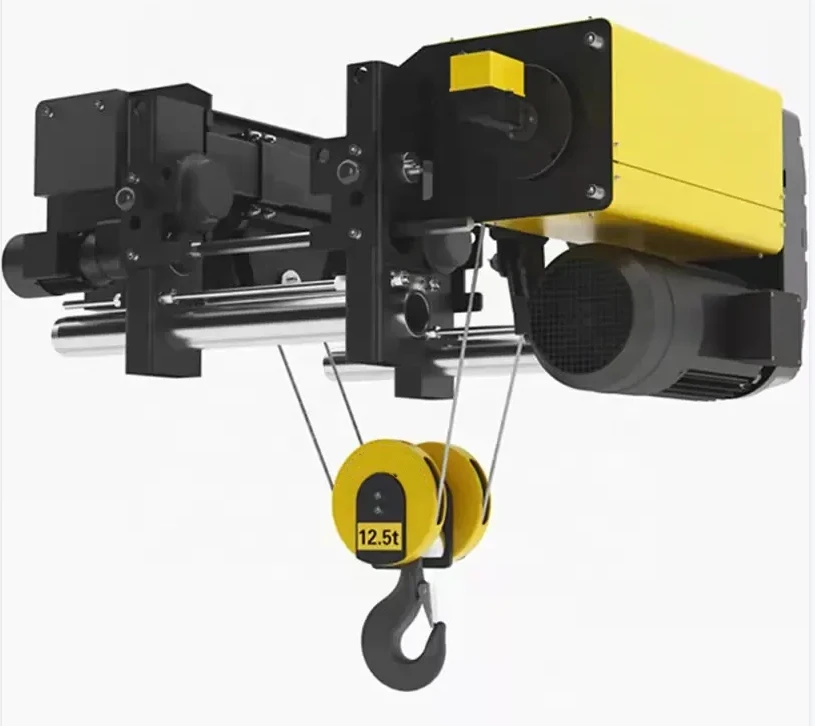

Подизање

Тхеподизањеје механизам за подизање који се подиже и спушта оптерећење. У охе-тону тону крану, дизалица обично користижичане конопце, који су довољно јаки и издржљиви да се баве веома великим теретом.

Дизалица укључује амотор, мењач, бубањижичана коноп, који раде заједно на ветар и одмотавање конопца, подижући и спуштање оптерећења.



3.редкочија

1) карактеристике крајњег кочија

Прецизно усклађивање: Осигурава да је дна кракова на горњој блокији несметано дјелује у шине, смањујући хабање и суза.

Незаличност може довести до неравномерног дистрибуције оптерећења и неуспеха система.

Компактни дизајн: оптимизовано за минималну тежину уз одржавање структурног интегритета.Хелпс Смањите целокупно оптерећење на писту дизалице.

Систем против деар-дераила: Безбедносни механизми спречавају да точкове избаци током рада.

2) Материјали и производња

Материјали: Израђен од висококвалитетног челика за снагу и отпорност на деформацију под великим оптерећењима. Превлаке отпорни на отворене на отвореном или оштром окружењима.

Процес производње: прецизна обрада осигурава тачан пораст и димензије. Контролни тестови контроле, укључујући анализу оптерећења и стреса, верификовати перформансе и сигурност.



4.крени механизам за путовање

1) Принцип рада

Електротезни мотори воде точкове путем преноса и система за спајање.

Док се окрећу точкови, дно блокаде дизалице креће се уз греде писте, омогућавајући му да постави оптерећење по потреби.

Покрет се може ручно контролисати путем привеска или даљинске употребе бежичних контрола.

2) Одржавање и инспекција

Редовно подмазивање: Нанесите маст или уље у точкове, мењачи и лежајеви да бисте умањили трење.

Провера поравнања: Осигурати правилно поравнање точкова и шина да спрече неравнотежено хабање и избацивање.

Инспекција: Периодично проверавајте хабање на точковима, моторима и спојницама.

Замена: Замените истрошене или оштећене делове да се не избегне оперативна одлагања.

5.ТРОЛЛЕИ ПУТОВНИ МЕХАНИЗАМ

1) Принцип рада

Мотор ствара снагу, која се преноси у мењач.

Мењач смањује брзину мотора и повећава обртни момент за вожњу точкова.

Точкови се колирају уз прирубницу за мршављењу, померајући колица водоравно.

Оператор контролише колица и брзину колица користећи привезак, даљински или аутоматизовани систем.

2) карактеристике и користи

Глатки рад: висококвалитетни точкови и прецизни погони обезбеђују доследан и глатки покрет.

Свестраност оптерећења: Може да поднесе широк спектар капацитета оптерећења, у зависности од спецификација дно блокаде кране.

Тачност позиционирања: Променљива контрола брзине омогућава прецизно позиционирање дизала за подизање задатака.

Издржљивост: Робусна грађевинарство и материјали отпорни на хабање проширују радни век механизма.

6.крачки точак

Врсте точкова

1) прирубние од точкова

Дизајн: Имајте прирубнице на ивицама да држе дно блокаде красни кран усклађен са шинама.

Апликације: обично се користи за дизалице које раде на стандардним шинским системима.

2) равне точкове

Дизајн: недостаје прирубница и ослањајући се на спољне смернице за поравнање.

Апликације: Погодно за вођене нумере или специфичне индустријске поставке.

3) Двоструки точкови

Дизајн: карактеристике прирубница са обе стране, пружајући додатну стабилност.

Апликације: Идеално за високо прецизно или тешке апликације.

7.крадена кука

Кључне компоненте куке за кран

1) Кукарно тело: Закривљена структура која држи оптерећење. Прецизирновани и топлотини за снагу и издржљивост.

2) Сигурносни засун: пролећно оптерећено засун који обезбеђује остатке оптерећења током подизања.Прогласности. Прекидачи се оптерећења откључава са куке.

3) Скупштина за лежање или окретање: Омогућује да се кука слободно ротира на боље подешавање оптерећења.Редуцес стрес на доњем блоку краном краном или ланцу.

4) Сханк или ои: Повезује куку на дизаличарство дизалице (нпр. Жичани коноп или ланац).

Мотор

Дизалица је опремљена са неколикоЕлектрични мотори, одговоран за напајање покрета моста, колица и дизала.

Ови мотори су обичноАЦ моториДизајниран да пружи потребну снагу за подизање и померање тешких терета.

.

Звучни и лагани систем аларма и гранични прекидач

Интеграција и рад

1) звучни и лагани алармни систем

Аутоматски се активира када је дизалица у покрету, подизање оптерећења или током ванредних ситуација.

Такође се може ручно управљати сигнал упозорења током одржавања или ситуација опасности.

2) Ограничите прекидач

Инсталирана на критичних тачака, као што су горња и доња границе куке, крајњи положаји колица и писте се завршавају.

Непоморно комуницира са системом електричне контроле дизалице да одмах заустави операције када се достигну ограничења.

10.Сатељи уређаја

1. Ограничите прекидачи

Функција: Спречите прекомерно путовање дизалице, колица или дизалица. Кране компоненте дизалице и побољшава контролу оператера.

2 Уређај за заштиту преоптерећења

Функција: монитори на тежини која се подиже и спречава дизалицу да ради ако оптерећење прелази његов називни капацитет. Штити од квара опреме и осигурава сигурност на радном месту.

3. Алармни систем звука и светлости

Функција: Упозорење у близини операција дизалица крана кроз гласне звучне сигнале и трепери светлас.Редуцес ризик од незгода у заузетим или бучно окружење.

4. Дугме за заустављање у случају нужде

Функција: одмах зауставља операције дизалице у случају нужде. Одсутни брз одговор на спречавање несрећа или оштећења опреме.

5. систем против судара

Функција: Спречава судари између две дизалице које раде на истој писти или са оближњим структурама. Непостројење у више кран окружења.

6. пуфер се зауставља

Функција: Апсорбује кинетичку енергију дизалице како би се спречило чврсти утицаји на завршне ручке.Протектира структуре дизалице и писте од оштећења.

7. Систем против упала против наша

Функција: Смањује се заварење оптерећења током подизања или путовања. Побољшава прецизност и сигурност у руковању оптерећењем.

8 Заштита прегревања мотора

Функција: прати температуру мотора и зауставља рад ако дође до прегревања. Спрјечава оштећење мотора и смањује време застоја.

11.Цонтрол режим

1) Привезак за контролу: ожичени контролер суспендован са дизалице.

Оперира појединац који стоји на земљи у близини дизалице.

2) Бежични даљински управљач: користи радио фреквенцију (РФ) или инфрацрвени (ИР) сигнале за бежично управљање дизалицом.

3) Контрола кабине (возачка кабина): на дизали је кабина на којој оператор директно контролише дизалицу помоћу џојстика, дугмета или управљачке плоче.

4) Аутоматизована \/ програмирана контрола: дизалица се програмира да би се одступање одређених задатака и без директног ручног уноса током рада.



12.скетцх



Главни технички





Предности

A 100- тона дизалица изнад жичане кранеНуди неколико предности, посебно у индустријама које захтевају подизање и кретање веома великих терета. Његов капацитет и издржљивост чине је основним алатом за широк спектар апликација. Испод су кључне предности А 100- тоне кране од надземне жице:

1. Високи капацитет за дизање

Тешки руковање оптерећењем: Са капацитетом 100- тоном, дизалица може лако да подигне и премести изузетно тешке предмете као што су челичне греде, машине, турбине и грађевински материјали. То га чини идеалним за индустрије попут производње челичних производње, бродоградње и електрана.

2. Трајност и снага

Жичане конопце: Употреба жичаних конопа пружа врхунску снагу и дуговечности у поређењу са системима заснованим на ланцама. Жичани конопци су веома отпорни на хабање и суза, чинећи их погодним за тешке операције.

Робусна грађевина: Дизалица је саграђена са јаким, издржљивим материјалима који су способни да издрже високе напрезате који су укључени у подизање тешких оптерећења, обезбеђујући дугу радни век чак и у оштром окружењима.

3. Ефикасност

Брза и прецизна рад: Дизалица омогућава брзо подизање, спуштање и хоризонтално кретање, побољшање укупне ефикасности у руковању материјалима. Оператори могу да контролишу прецизно позиционирање терета, убрзавање процеса у производним линијама или градилиштима.

Континуирани рад: Ове дизалице су дизајниране за континуирану, тешку употребу, омогућавајући дуже време рада без честих кварова или одржавања, што повећава продуктивност.

4. Побољшана сигурност

Контрола учитавања: Дизалица нуди одличну контролу над покретима оптерећења, смањујући ризик од незгода. Жичани конопни систем омогућава несметано подизање и спуштање, осигуравајући сигурност и оптерећења и околног окружења.

Сигурносне карактеристике: Опремљен је основним безбедносним механизмима попут граничних прекидача, заштите од преоптерећења, кочнице и системе за заустављање у хитним случајевима, дизалица спречава несреће као што су претерано путовање, преоптерећење или изненадни пад оптерећења.

5. Широк распон апликација

Свестраност: А 100- тона прекривена дизалица је свестран, у могућности да поднесе различите врсте великих оптерећења у разним индустријама, укључујући челичне млинове, ливне, грађевине, бродограде и електране.

Руковање великим површинама: Градска конструкција омогућава дизалицу да покрије велике радне просторе и поднесе тешке материјале преко широких подручја, пружају већу флексибилност у погледу позиционирања и кретања материјала.

6. Економично за тешко подизање

Смањује ручни рад: Руковањем великих оптерећења са прецизношћу и ефикасношћу, дизалица минимизира потребу за опсежном ручном радном снагом. Ово не само да штеди време, већ и смањује трошкове рада и потенцијалне ризике радницима.

Нижи трошкови одржавања: Издржљива жичана коноп и робусна грађевина захтевају мање чешће одржавање у поређењу с другим механизмима за дизање, што је резултирало нижим оперативним трошковима током дугорочног.

7. Појачана прецизност и контрола

Несметано деловање: Жичани коноп за коноп омогућава глатко подизање и спуштање, давање оператора прецизним контролом преко покрета оптерећења. Ово је посебно корисно у деликатним операцијама или приликом позиционирања оптерећења са екстремном тачношћу.

Вишеструке опције контроле: Ове дизалице могу се контролисати путем операције кабине, привеску или бежичну даљинску контролу, пружајући оператере са флексибилношћу у руковању и побољшању укупне безбедности омогућавајући рад са радом.

8. Коришћење простора

Ефикасна употреба вертикалног и хоризонталног простора: Дизалице за надземне дизалице монтиране су на повишене структуре, омогућавајући ефикасно коришћење подне простора у фабрикама и складиштима. Дизалица може да помера материјале над препрекама, максимизирајући коришћење радног простора.

9. Смањено хабање и суза на опреми за постављање

Минимални захтеви за ригинг: Јака жичана ужад смањују потребу за додатном опремом за постављање, као што су ведрине или ланци, који су склонији хабању и сузању. Ово помаже у смањењу трошкова одржавања и време застоја у вези са неуспехом опреме за опрему.

10. Прилагодљив

Прилагођен специфичним потребама: А 100- тона прекривена дизалица може се прилагодити за одређене индустријске апликације, укључујући различите брзине подизања, конфигурације дизала и додатне карактеристике као што су магнети или специјализоване куке. Ова флексибилност осигурава да дизалица испуњава посебне оперативне захтеве.

11. Повећана сигурност на радном месту

Мање ручно руковање: С дизајницом који преузме тешко подизање, ручно руковање великим или тешким материјалима је минимизирано, смањујући ризик од повреда радницима.

Хитне карактеристике: Опремљен функцијама као што су заштита од преоптерећења и система за заустављање у хитним случајевима, ови кранови побољшавају сигурност током операција подизања.

Резиме предности:

Високи капацитет за дизањедо 100 тона за руковање тешким материјалима.

Траблене жичане конопцеНаведите дуготрајне перформансе и смањено одржавање.

Ефикасан радубрзава процесе управљања материјалима и побољшава прецизност.

Свеобухватне безбедносне карактеристикеОсигурајте сигуран рад и смањите несреће на радном месту.

СвестраностПреко индустрија попут челика, изградње, бродоградње и енергије.

Економичану погледу смањених трошкова рада и одржавања.

Максимизира употребу простора, омогућавајући ефикасно коришћење пода и надземног простора.

Закључно, 100- тон надземна дизалица нуди неуспоредиву снагу, ефикасност и сигурност, што га чини идеалним решењем за руковање великим оптерећењима у различитим индустријским подешавањима.





Примена:

1. прерађивачка индустрија

Превоз сировина и готових производа преко производних линија.

Помоћ у операцијама монтаже за машине, возила и опрема.

2 Складиштење и логистика

Учитавање и истовар робе у складиштима и дистрибутивним центрима.

Организовање залиха подизање и постављање тешких предмета на полице.

3. Грађевинска индустрија

Подизање грађевинских материјала попут челичних греда, бетонских плоча и алата.

Помоћ у монтажним процесима на градилиштима.

4. Радионице за одржавање и поправак

Руковање машинама и опремом за поправак и сервисирање.

Превоз компоненти у оквиру радионица или увала услуге.

5. Обрада челика и метала

Превоз сирове челичне и металне листове између машина за обраду.

Подизање и позиционирање тешких металних компоненти током сечења, заваривања или монтаже.

6 Хемијска и фармацеутска индустрија

Подизање бубњева, резервоара и осталих контејнера у хемијским постројењима за прераду.

Помоћ у Скупштини и одржавању опреме у чистоћима.

Дизалицапроизводња поступци

1. Анализа и дизајн захтева:

Анализирајте оперативне потребе клијента, укључујући капацитет, распон, висину подизања и радног окружења. Детаљне дизајнере Коришћење ЦАД Софтваре.ИнЦлуде Детаљне спецификације за главне компоненте: носач, дизалица, крајњи носачи и контроле, који се дизајн придржава међународних стандарда као што су ИСО, ФЕМ и ЦМАА.

2 Материјална набавка: висококвалитетне челичне плоче за главни носач и крајњи колица .Стандизоване компоненте за хости, мотори и троллеис.Верифи материјали испуњавају потребне потребне спецификације и стандарде пре производње.

3. Израда компоненти

а. Главни носач: челичне плоче се исече величине помоћу ЦНЦ плазме или ласерских машина за сечење. Изложбеничеви носача (нпр. И-греде или греде кутије) користећи роботичке или ручне технике заваривања.

Осигурати прецизност за одржавање чврстоће и димензијске тачности.

б. Крајња карика: машинско и састављене челичне секције за крајњи носач колица.

ц. Дизалица и колица: набављају пре-произведене дизалице или их састављају у кућишту механизми за подизање, мотори, кочнице и контроле на колица.

д. Електрични системи: Склопите електричну контролну кутију са контактима, претварачима и сигурносним релејимас.Инсталл ожичењем за моторе, гранични прекидачи и сензори.

4. Површински третман: Користите пескање или пескање да бисте уклонили рђу и нечистоће од челичних површина. Прилично средство за борбу против корозије и завршни топцоат. Потражите специјализоване премазе за окружење попут хемијских постројења или на отворене инсталације.

5. Скупштина компоненте: Причврстите дизалицу и колица на главни носач.

Монтирајте носаче и точкове на крајњим носачима у циљу носача, електрична контролна табла, ожичење и други додаци. Проверите поравнање и механички интегритет током Скупштине.

6. Инспекција квалитета: Осигурајте да све димензије одговарају спецификацијама дизајна. Употреба заваривања користећи НДТ методе за структурни интегритет.Цондуцт Статички и динамички тестови оптерећења да би се проверило перформансе под називом у оквиру оцењене оптерећења у оцени у оцени у оцени у оцени у оцени у оцени, у оптерећењу.

7. Тестирање пре испоруке: Симулирање операција у стварном свету, укључујући подизање, путовања и заустављање. Граничност граничних прекидача, заштите од преоптерећења и аларма. Одсутна глатка и доследна радња у различитим условима.

8 Паковање и транспорт: растављање великих компоненти (нпр. Гардент и крајњи носачи) за лакше транспорт.Врап-а у заштитном материјалу за спречавање оштећења током транзита. Провидне приручнике, тестирање цертификата и документације о тестирању.

Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
