Путујући мостни кран ливнице

Шта је покретна ливничка дизалица?

A Путујући мостни кран ливнице(често се назива дизалица за ливнице или дизалица за врући метал) је тешка-крана за тешке услове рада, посебно пројектована мостна дизалица направљена за рад у ливницама и челичанама. Његова примарна улога је да рукује екстремно врућим, тешким и често растопљеним материјалима као што су лонци од растопљеног метала, тиквице за ливење и тешки калупи са апсолутном поузданошћу и безбедношћу.



Кључне карактеристике и карактеристике дизајна

Ливничке дизалице су у својој класи, дизајниране да раде у тешким условима топлоте, прашине и ударних оптерећења.

1. Класификација и структура{1}}тешких терета:

Класа ливнице:Оцењено по строгим стандардима као што јеФЕМ 2м или ИСО М8, што указује на веома тешку- употребу са екстремним циклусима оптерећења и ударним оптерећењима.

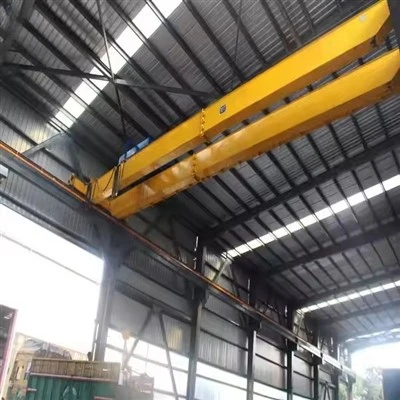

Дизајн двоструких носача:Универзално за ливничке дизалице да обезбеди неопходну чврстоћу, крутост и високу висину куке потребну за подизање масивних кутија.

Робусна конструкција:Све структурне компоненте (носачи, крајњи камиони) су направљене од додатног материјала како би се одупрле замору од топлотног ширења и великих оптерећења.

2. Специјализовани додаци за дизање:

Главна дизалица са колицима:Опремљен тешко-дизалицом за примарни задатак подизања кутлача. Колица су често "ходајућег" типа за бољу расподелу тежине на дугим распонима.

Помоћна дизалица:Секундарна дизалица мањег{0}}капацитета на истим колицима за руковање калупима, језгром и другом опремом, пружајући оперативну флексибилност.

Кука за жвакање:Поседује специјалну Ц-куку или ротирајућу куку дизајнирану да безбедно закачи осовине ливачког лонца, спречавајући случајно отпуштање.

3. Заштита од топлоте и варница:

топлотни штитови:Заштитни штитници су постављени изнад куке да би одбили топлоту зрачења од терета даље од дизалице дизалице и жичаних ужади.

Жичани ужад-Високе температуре:Користи ужад са специјалним мазивима и материјалима за језгро који могу да издрже више температуре без деградације.

Заштићени електричари:Сви мотори, панели и ожичење су потпуно затворени и често смештени у одељке{0}}заштићене од топлоте да би их заштитили од прашине, влаге и екстремне топлоте околине.

Опције отпорне на варнице{0}:У областима са експлозивном прашином, компоненте се могу навести са карактеристикама отпорним на варнице-као што су бронзани штитници точкова или специфичне компоненте од легуре.

4. Редундантни и сигурносни системи:

Двоструки кочиони системи:Вишеструке, редундантне{0}}сигурне кочнице при свим покретима дизалице и кретања.

Индикатор момента оптерећења (ЛМИ):Критичан систем који прати тежину оптерећења у реалном-времену да би спречио опасна преоптерећења.

Гранични прекидачи преоптерећења:Спречава подизање дизалице изнад безбедног радног оптерећења.

Напајање у хитним случајевима-Искључено:Лако доступна Е{0}}дугмад за заустављање на кабини и привеску.

5. Контрола и рад:

Изолована кабина руковаоца:Кабина је клима{0}}кондиционирана, под притиском филтрираног ваздуха и јако изолована да би заштитила руковаоца од топлоте, дима и буке. Постављен је за оптималну видљивост кутлаче и области за изливање.

Прецизна контрола:Дизалице имају контроле микро-брзине („брзина пузања“) да би се омогућило прецизно позиционирање током критичног процеса изливања.

Радио даљински управљач:Као алтернатива кабини, ово омогућава руковаоцу да се пресели на најбезбеднију и најоптималнију локацију за посматрање лифта.



Основне компоненте: лежај, мењач, мотор, пумпа

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (КГ): 2000 кг

Видео одлазна-инспекција: Достављено

Извештај о испитивању машина: Достављено

Дизајн: Двоструки сноп

Ефикасност: висока ефикасност

Радна брзина: Рад велике брзине

Стабилност: функција против{0}}замаха

Боја: Опционо

Извор напајања: 110В/220В/230В/380В/440В, прилагођено

Распон:7,5-31,5м

1. Примарни структурни систем (Оквир за тешке услове{1}})

Двоструки мост:Језгро дизалице, које се састоји од два тешко израђена челична кутијаста носача дизајнирана за максималну чврстоћу и крутост да издрже тешка ударна оптерећења од лонца и растопљеног метала.

Ојачани крајњи камиони:Структуре на сваком крају моста у којима се налазе путни точкови, мотори и зупчаници. Изграђени су са додатним ојачањем да издрже огромну тежину.

Писта и шине за{0}}тешка оптерећења:Робусне шине и потпорни стубови/структуре дизајнирани да поднесу динамичка оптерећења дизалице и њен максимални капацитет, често са додатним учвршћењима.

2. Системи за подизање и руковање (компоненте радног коња)

Главни склоп дизалице:Примарни механизам за подизање, дизајниран за максимални капацитет дизалице.

Мотор за подизање{0}}високог обртног момента:Дизајниран за{0}}тешка покретања и заустављања.

Више{0}}кочница са дисковима:Редундантни,{0}}безбедни кочиони системи који су критични за држање тешких, опасних терета.

Зупчаста дизалица:Тешки{0}}зупчаник за подношење оптерећења и удара.

Помоћна дизалица:Друга дизалица мањег{0}}капацитета на истим колицима за руковање калупима, језгром и другом опремом, пружајући оперативну флексибилност без потребе за другом дизалицом.

Специјализована колица:Оквир који носи главну и помоћну дизалицу.

Оквир колица:Направљен да издржи топлотно ширење и велика оптерећења.

Погони за путовања колицима:Мотори и зупчаници за кретање дизалица дуж носача моста.

Додатак за подизање ливаде:Посебно дизајнирана кука (често Ц-кука или моторизована ротирајућа кука) која безбедно закачи осовине (иглице) на ливачу како би спречила случајно отпуштање.



3. Системи за заштиту од топлоте и опасности (одбрамбени оклоп)

Топлотни штитови и дефлектори:Металне плоче постављене изнад подручја куке за одбијање топлоте зрачења од растопљеног метала од дизалице, жичаних ужади и електричних компоненти дизалице.

Заштићени електрични системи:

Затворени проводници:Потпуно заштићени системи за испоруку енергије (као што су затворени проводници или системи фестона) за спречавање уласка прашине и влаге.

Ожичење{0}}отпорно на топлоту:Изолација на свим ожичењима је оцењена за високе температуре.

Хлађени/изоловани одељци:Електричне плоче и погони се често налазе у изолованим или вентилисаним кућиштима.

Жичани ужад-Високе температуре:Посебно произведена ужад са мазивима и материјалима за језгро који могу да издрже топлоту зрачења без губитка интегритета.

Карактеристике{0}}отпорне на варнице:Опције као што су бронзани штитници точкова или-компоненте од обојених гвожђа у областима где може бити присутна експлозивна прашина.

4. Контролни и сигурносни системи (Нервни центар и рефлекси)

Изолована кабина руковаоца:

Климатизовано{0}}климатизовано и под притиском:Обезбеђује чисто, хладно окружење за руковаоца, под притиском да спречи прашину и испарења.

Топлотна изолација:Зидови и прозори су изоловани од зрачења топлоте.

Ергономске контроле:Дизајниран за прецизну контролу током критичних операција сипања.

Редундантни кочиони системи:

Примарна кочница:На осовини мотора.

Секундарна кочница у случају нужде:Механичка кочница{0}}са опругом која се аутоматски укључује у случају нестанка струје.

Индикатор момента оптерећења (ЛМИ):Вероватно најкритичнији сигурносни уређај. Стално прати тежину терета и упозорава руковаоца ако је преоптерећење неизбежно, спречавајући катастрофални квар конструкције.

Гранични прекидачи:

Горња/доња граница подизача:Спречава преко-подизање или олабављење ужета.

Ограничења путовања колицима и мостовима:Спречава кран да налети на крајње граничнике.

Системи за хитне случајеве:

Заустављање у случају нужде (Е-Стоп):Вишеструка, лако доступна дугмад за искључивање струје за све покрете дизалице.

Анемометар:За спољне дизалице, мери брзину ветра и може алармирати или искључити операције ако се прекораче ограничења.

Систем против{0}}колизије:Спречава судар кранова на истој писти.

Скица

Главни технички





Предности путујућих мостних дизалица ливнице

Ове дизалице нису само "тешка{0}}"; они су пројектовани за специфично окружење које кажњава. Њихове предности су директно везане за овај наменски{2}}дизајн.

1. Безбедност и смањење ризика без премца

Ово је најважнија предност. Руковање растопљеним металом је опасно, а ове дизалице су дизајниране да минимизирају ризике.

Безбедни{0} системи:Сувишне кочнице, уређаји за ограничавање преоптерећења и безбедне куке за лонац спречавају пад оптерећења.

Заштита оператера:Изолована,{0}}климатизована кабина штити руковаоца од екстремне топлоте, испарења и буке, смањујући умор и обезбеђујући будност.

Контролисано руковање:Прецизне контроле за подизање омогућавају споро, пажљиво кретање и изливање, минимизирајући ризик од просипања и прскања.

2. Максимална продуктивност и ток процеса

Ливничке дизалице су централна карика у производном ланцу, а њихова ефикасност диктира укупну производњу објекта.

Велика{0}}брзина руковања материјалом:Омогућавају брз пренос великих количина сировина, растопљеног метала и готових одливака.

Интеграција процеса:Једна дизалица може да обавља више задатака: пуњење пећи, преношење растопљеног метала, изливање у калупе и руковање готовим одливцима, стварајући беспрекоран радни ток.

Уклањање уских грла:Обезбеђивањем поузданог и брзог транспорта најкритичнијег елемента-растопљеног метала-они спречавају кашњења која би иначе зауставила целу производну линију.

3. Врхунска издржљивост и поузданост

Направљени да издрже радни циклус „класе ливнице“ (ФЕМ 2м / ИСО М8), ови кранови су невероватно робусни.

Отпорност на топлоту и варнице:Са топлотним штитовима, високо{0}}ожичењем и заштићеним компонентама, они издржавају топлоту зрачења и абразивну прашину која би брзо уништила стандардни кран.

Отпорност на ударце:Тешка конструкција-двоструких-конструкција и ојачани механички делови су направљени да поднесу динамичке напоне при покретању и заустављању тешким, љуљајућим кутијама.

Смањено време застоја:Њихова робусна конструкција доводи до дужег радног века и ређе кварове, што је од виталног значаја у континуираној процесној индустрији као што је ливење метала.

4. Процес{0}}Омогућавање прецизности и разноврсности

Прецизно сипање:Контроле микро-брзине („брзина пузања“) омогућавају оператеру да сипа растопљени метал у калупе са милиметарском тачношћу, што је неопходно за производњу одливака високог{1}}квалитета и смањење отпада.

Двострука{0}}Флексибилност дизалице:Уобичајена конфигурација аМаин Хоист(за кутлаче) и анАукилиари Хоист(за калупе, тиквице, итд.) чини једну дизалицу способном да поднесе практично сваки тешки лифт у ливници.



Примене покретних мостних дизалица ливнице

Примена ове дизалице дефинише сам њен дизајн. Укључен је у основни процес ливења метала од почетка до краја.

Пуњење пећи:Дизалица (понекад помоћу магнета или прикључка за хватаљку) подиже и транспортује сировине као што су отпадни метал, сирово гвожђе и легирајући елементи за пуњење пећи за топљење.

Пренос и изливање растопљеног метала (основна функција):

куцкање:Подизање празне кутлаче до пећи да се напуни растопљеним металом.

Трансфер:Превоз пуне, тешке кутлаче растопљеног метала из области пећи до зоне за изливање. Ово захтева глатко, контролисано кретање како би се избегло прскање.

Изливање:Оператер користи прецизне команде дизалице да сипа метал из кутлаче у калупе за чекање. Ово је висококвалификована операција коју омогућавају перформансе дизалице.

Руковање калупом и ливењем:

Припрема калупа:Померање тешких пешчаних калупа и склопова језгра на положај пре изливања помоћу помоћне дизалице.

Схакеоут:Након што се метал очврсне, дизалица подиже врући, тешки одлив (још увек у калупу) и помера га до станице за истресање где се пешчани калуп одваја.

Завршна обрада и одржавање:

Завршна обрада:Транспорт охлађених одливака до станица за чишћење, млевење и дораду.

Одржавање:Подизање тешких компоненти пећи, кутлача и машина за поправку или замену.



Процедура производње за аПутујући мостни кран ливницеје сложен, више{0}}фазни процес који укључује ригорозно пројектовање, производњу и тестирање како би се осигурало да може да издржи екстремне захтеве ливничког окружења.

Овде је детаљан преглед производног поступка, од концепта до инсталације.



Фаза 1: Покретање пројекта и инжењерско пројектовање

Ова фаза трансформише оперативне захтеве у детаљне планове који се могу израдити.

1. Анализа захтева и понуда:

Консултације са клијентима:Инжењери раде са клијентом на одређивању специфичних потреба: капацитет (главна и помоћна дизалица), распон, висина дизања, радни циклус (нпр. ФЕМ 2м / ИСО М8) и посебне карактеристике (тип куке за лонац, ниво топлотне заштите).

Истраживање сајта:Процена писте објекта, напајања и услова животне средине.

Технички предлог и понуда:Детаљна спецификација и цена се достављају на одобрење клијенту.

2. Главни инжењерски пројекат:

Дизајн конструкције:

Дизајн носача:Прорачун оптерећења и напрезања за пројектовање конструкције кутије са двоструким носачем, укључујући факторе динамичког оптерећења за руковање ливачким ливадом.

Крајњи камион и дизајн оквира:Дизајнирање структуре ногу и веза за максималну стабилност.

Анализа писте:Провера да постојећа писта може да подржи кран или дизајн новог система писте.

Механички дизајн:

Дизајн механизма за подизање:Димензионисање мотора, мењача, кочница, жичаних ужади и бубњева за главне и помоћне дизалице.

Дизајн колица:Пројектовање оквира колица и механизама за кретање.

Дизајн дугог путовања:Димензионисање погонских точкова, мотора и мењача за кретање моста дизалице.

Дизајн електричних и контролних система:

Дистрибуција струје:Пројектовање система проводних шипки или намотаја каблова.

Контролне шеме:Израда дијаграма ожичења за контролну таблу, кабину оператера и даљински управљач.

Интеграција система безбедности:Дизајнирање кола за индикатор момента оптерећења (ЛМИ), крајње прекидаче, кочнице и заустављања у нужди.

Посебне карактеристике ливнице дизајн:

Заштита од топлоте:Дизајнирање топлотних штитова, одређивање високо{0}}жичаних ужади и боја и планирање изолације електричних компоненти.

Дизајн куке за жвакање:Пројектовање посебног механизма куке за безбедно укључивање ливачког лонца.



Фаза 2: Набавка и припрема за производњу

1. Набавка материјала и компоненти:

Конструкциони челик:Наручивање високо{0}}квалитетне челичне плоче и профила за носаче и крајње камионе.

Механичке компоненте:Куповина мотора, мењача, кочница, точкова, лежајева и жичаних ужади од сертификованих добављача.

Електричне компоненте:Набавка ВФД-ова, ПЛЦ-ова, контактора, сигурносних прекидача и система проводника.

Специјални артикли:Наручивање ЛМИ система, изоловане кабине и -боје за високе температуре.

2. Израда и производња:
Овде се гради физичка дизалица, обично пратећи ток као што је овај:

Израда носача:

Сечење:Челичне плоче се режу на величину помоћу ЦНЦ плазма или ласерских резача.

заваривање:Плоче се заварују у конструкцију кутијастих носача од стране сертификованих заваривача. Ово је критичан корак, који захтева строгу контролу процедуре.

Ослобађање од стреса:Заварени носачи могу да се термички-третирају у пећници да би се смањила унутрашња напрезања и спречила изобличења.

Машинска обрада:Крајеви носача и шине колица су машински обрађени да би се обезбедила равна, равна површина и прецизне димензије.

Под{0}}Скупштина:

Крај склапања камиона:Точкови, осовине и погони се монтирају на крајње оквире камиона.

Склоп оквира колица:Оквир колица је изграђен и на њега су монтиране јединице дизалице.

Монтажа дизалице:Мотори, мењачи, бубњеви и кочнице су састављени у комплетну јединицу за подизање.

Површинска обрада и фарбање:

Пескарење:Све структурне компоненте су пескарене челичном сачмом да би се очистила и профилисала површина ради пријањања боје.

Грундирање и фарбање:Наноси се више слојева боје отпорне на {{0}температуру, корозију-. Систем боје је често специфициран да издржи високу температуру околине.



Фаза 3: Монтажа, тестирање и инсталација

1. Фабричка монтажа и тестирање (ФАТ - фабрички тест прихватања):

Дизалица се делимично или у потпуности монтира у погону произвођача.

Клијент је често присутан да присуствује тестовима, који укључују:

Визуелни преглед:Провера димензија, квалитета заваривања и фарбања.

Без{0}}тест учитавања:Извођење свих покрета (дизалица, колица, мост) да би се проверио несметан рад, бука и поравнање.

Тест оптерећења:Тестирање са125% номиналног капацитета(Тест стандардног оптерећења) за верификацију интегритета и перформанси конструкције. Оптерећење се држи ради провере перформанси кочнице.

Тест функционалности:Тестирање свих сигурносних уређаја{0}}граничних прекидача, кочница, заустављања у случају нужде и ЛМИ система.

2. Демонтажа, испорука и инсталација на локацији:

Након проласка ФАТ-а, дизалица се пажљиво раставља, обележава и шаље на локацију клијента.

ерекција:Специјализовани тим саставља кран на писти клијента. Ово укључује:

Постављање крајњих камиона на шине.

Подизање и спајање носача моста.

Монтажа колица и дизалица.

Уградња система проводника и електричних панела.

3. На-тестирање и пуштање у рад:

Коначна инспекција и поравнање:Провера поравнања дизалице на писти.

На-Тест учитавања сајта:Спровођење завршног теста оптерећења у објекту клијента, често у присуству сертификованог инспектора, како би се осигурало да све исправно функционише након инсталације.

Обука за клијенте:Обука корисника и особља за одржавање о безбедној и правилној употреби дизалице.

Примопредаја:Завршна документација (приручници, сертификати, као-уграђени цртежи) је обезбеђена, а кран се званично предаје наручиоцу.
