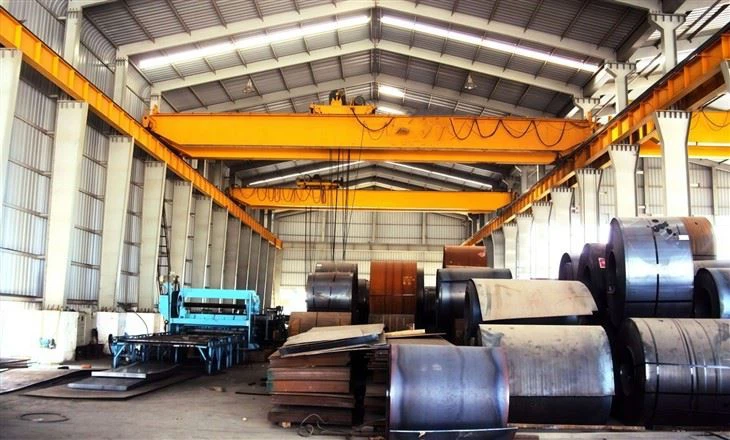

50т Двоструки носач прерађивачке дизалице

Двоструки носач за преграде Гардероус је врста надземне дизалице која садржи два мириса која подржавају колица и дизалицу дизалице. Обично се користи у индустријским окружењима као што су производна биљка, челични млинови и магацини у којима су потребни тешки подизање и дуги распони.



Основне компоненте: Лежај, мењач, мотор, пумпа

Место порекла: Хенан, Кина

Гаранција: 1 година

Тежина (кг): 2000 кг

Видео Одлазно-инспекција: Обезбеђено

Извештај о тестирању машина: Обезбеђено

Дизајн: Доубле Беам

Ефикасност: висока ефикасност

Радна брзина: брзи рад брзине

Стабилност: Функција против љуљачке

Боја: опционо

Извор напајања: 110В \/ 220В \/ 230В \/ 380В \/ 440В, прилагођени

СЦАН: 7. 5-31. 5м





1.Маин сноп

Дизајн бок-гирдера (најчешће):
Нуди одличну коефицијент и торзијска отпорност на тежини. Изграђени помоћу заварених челичних плоча да би се формирала шупљи правоугаони сноп.

Арматурне плоче:
Додато у подручја на којима су оптерећење дизалице \/ колица концентрисани, побољшање отпорности у умору.

Камера:
Главне греде су често камо (благо луче) да се супротставе одступању под великим оптерећењима.

Квалитет заваривања:
Сви шавови и везе су прецизно заварени и често тестирани (нпр. Ултразвучна или тестирање магнетне честице).



2. Систем за лифт
Тролеи Фраме: монтиран на врх двоструких носача; Куће систем за подизање и погон.
Механизам подизања: обично жичани коноп или систем бубња за витлан; електропривредно напајање.
Мотор: вози бубањ за подизање; Често укључује управљање променљивим фреквенцијама (ВФД).
Друм и жичани коноп: жичане конопце ветра на бубањ да би подигла \/ спустила куку.
Блок у куку: Укључује ременице \/ Схреевес и тешка кука за причвршћивање оптерећења.
Кочиони систем: Осигурава холдинг оптерећења; обично електромагнетничке или хидрауличне кочнице.
Огранични прекидачи: Спречите да се превисе или претерано снижавате да би се осигурала сигурност.

3.редкочија

Структура: Заварена челична конструкција типа или изградња ваљане греде
Локација: Позиционирана на оба краја мостова награда
Функција: Подржава главне греде и куће за путовање, мотори и мењаче
Покрет: Омогућује уздужно путовање читаве дизалице дуж писте





4.крени механизам за путовање

Кранско путујући систем путовања двоструког преноса, омогућава целокупни мост дизалице (укључујући носаче, колица, колица и систем за подизање) да се хоризонтално креће дуж дужине писте. Овај покрет омогућава дизалицу да се позиционира оптерећења било где дуж оси радне површине (уздужни смер).

5.ТРОЛЛЕИ ПУТОВНИ МЕХАНИЗАМ

Тролеи Травелинг Систем двоструког грудног топлотног крене је одговоран за премештање колица и механизам подизања бочно дуж мостове носачи (унакрсним путовања или И-Акис кретање). Овај систем осигурава прецизно позиционирање оптерећења између два главна носача, што омогућава потпуну покривеност радног подручја дизалице у комбинацији са дугом кретањем за подизање и подизање.

6.крачки точак

1) Обичне карактеристике дизајна
Дупли прирубни точкови се често користе за сигурност и боље смернице

Модуларни блокови точкова омогућавају лако одржавање и замену

Самоизравни лежајеви смањују неусклађеност стреса

Анти-скеининг системи раде са точковима како би се спречило неравнотежено хабање или избацивање

2) Проблеми са лошег дизајна точка или одржавања
Прекомерна хабања на железници

Скевинг (неравна путовања точка)

Висока бука или вибрација

Смањени живот дизалице

Питања за неусклађивање и праћење

7.крадена кука

Кука двоструког горњег преноса прелазећег дизача је коначни елемент за подизање који се директно бави теретом. Суспендује се са дизалице или колица преко жичане конопце и ременице и дизајнирана је тако да сигурно носи и пребаци оптерећење у механизам за подизање.
Кључне функције куке
Дизала и снижава оптерећење

Укључује се са чизмама, ланцима или уређајима за подизање

Преноси вертикално оптерећење на механизам за подизање

8.мотор

Обичне карактеристике мотора
Интегрисана кочница: електромагнетни или опружни-опљачкани неплаћени кочнице за тренутно заустављање

Прилог за мењаче: Већина мотора је спојена са редукторима зупчаника за контролу обртног момента

Компатибилност ВФД-а: Мотори се често контролишу путем дискова са променљивим фреквенцијама (претварачима) за меко старт \/ заустављање и регулацију брзине и брзине

Кодери или сензори: За повратне информације о покретима и системима за аутоматско позиционирање или аутоматско позиционирање

.

9.Светни и лагани алармни систем и гранични прекидач

1) звучни и лагани алармни систем
Сврха:
Да упозори раднике кретања дизалице или ненормалне услове за спречавање несрећа и побољшање оперативне безбедности.
2) Лимит прекидачи
Сврха:
Да бисте аутоматски зауставили кретање када се постигне одређена граница (нпр. Максимална висина дизалице, положај колица) да се спречи механичка оштећења или овертравел.

10.Сатељи уређаја

Уређај за заштиту од преоптерећења: Спречава дизалицу подизања оптерећења изван њеног називног капацитета
Лимит прекидачи: Зауставља кретање на унапред дефинисаном путовању или лимитним границама (дизалица, колица, мост)
Дугме за заустављање у случају нужде: Одмах искључује моћ да заустави све функције дизалице у хитним случајевима
Аларм за звук и светло: упозорава раднике кретања дизалице, подизање или грешке система
Пуфер (крајњи чеп): Апсорбује утицај на писту \/ колица завршава да спречи механичко судар
Уређај против судара: Спречава кранови да се сударају једни са другима или завршавају рођење
Жељезничке стезаљке \/ браве на точковима: осигурава дизалицу током неуспеха снаге или јаких ветрова (за употребу на отвореном)
Заштита за уземљење: Спречава електричне ударце; Посебно критично у електрификованим шиначким системима
Заштита прекомерне брзине: Зауставља диску ако брзина подизања прелази сигурне прагове
Учитавање система за приказ: показује да је дисање у реалном времену оператору

11.Цонтрол режим

Приручник за нискобушење: Привезак контрола
Сигурност и флексибилност оператера: бежични даљински управљач
Континуирана употреба тешке дужности: Контрола кабине
Смарт Аутоматион и праћење: ПЛЦ \/ Аутоматска контрола



12.скетцх

Главни технички





1. Хигх оптерећења капацитета
Супериорно руковање товаром: Двоструки дизајн носача омогућава бољу дистрибуцију оптерећења и већим тежинским капацитетом од једне дизалице. Ово је идеално за подизање тешких оптерећења, често преко 50 тона или више.

Стабилност: Две греде пружају појачану стабилност и отпорност на торзију под великим условима подизања.

2 Дуже распон и већа висина подизања
Дужи распон: Двоструке дизалице могу да покрију шире распоне (удаљеност између шина) од појединачних дизалица, чинећи их савршеним за велике објекте и складишта.

Висока висина подизања: Дизајн омогућава више руководиоца испод дизалице, што даје више вертикалног одобрења за подизање терета на веће висине.

3. Побољшана брзина подизања и прецизност
Глатко кретање: са добро дизајнираним мотором и дизајницом, двоструки дизалица нуди прецизну контролу над брзинама подизања, што га чини идеалним за апликације где је тачност пресудна.

Побољшана контрола светла: Неки модели нуде системе контроле најаве који минимизирају оптерећење током дизања током дизала, што је важно у апликацијама где су неопходне стабилност и прецизност.

4. Издржљивост и поузданост
Робусна структура: двоструки оквир за двоструки носач је снажан и издржљив, што га чини погодним за руковање тешким операцијама са високим фреквенцијским и оштрим окружењима.

Дужи животни век: Због структурног интегритета и способности да се баве вишим оптерећењима, ова дизалица има дужи радни век са смањеним трошковима одржавања.

5. Флексибилност у дизајну и раду
Прилагођавање: Двоструке дизалице могу се прилагодити различитим опцијама као што су различити типови дизалица, управљачким системима или безбедносним функцијама. Ова флексибилност омогућава дизалицу да се прилагоди специфичним оперативним захтевима.

Вишеструке опције контроле: Може се користити помоћу привесканих контрола, бежичних даљинских управљача или контрола кабине, пружајући флексибилност у преференцијама и апликацијама оператера.

6 Боље перформансе у тешким окружењима
Отворени или чврсти окружења: Ове дизалице су идеалне за тешка индустријска окружења, попут челичних млинова, бродоградилишта и портова, где је потребан захтев за високом капацитетом за дизање и оперативну флексибилност.

Идеално за руковање материјалима: са снажном грађевином и високим капацитетом, одлично је за апликације које укључују челичне, грађевинске материјале и робу расуте.

7. СИГУРНОСНА ОПРЕМА
Побољшана сигурност: двоструке дизалице обично долазе са напредним системима безбедности, као што су заштита од преоптерећења, гранични прекидачи, звучни прекидачи, звучни и лагани аларми, анти-сударске уређаје и хитне престонице.

Виши безбедносни стандарди: уграђене функције Осигурати поштовање глобалних безбедносних стандарда (ИСО, АСМЕ, ФЕМ итд.), Смањење ризика од незгода током операције дизалице.

8. Спаце Ефикасност
Оптимално коришћење простора за објект: Двоструке дизалице омогућавају максимално обиљежје и минималне опструкције радног простора, омогућавајући бољу употребу вертикалног простора.

Компактни дизајн: Иако нуде више капацитета за подизање, они често узимају мање простора у поређењу с другим дизалицама са сличним капацитетима.



1. Челична и метална индустрија
Апликације:

Руковање тешким челичним завојницама, инготима, гредицама, плочама и структуралним челиком

Материјали за храњење до ваљања млинова или пећи

Кретање великих матрица и плијесни

Зашто користити: велики капацитет (често 20-300 тона), прецизна контрола, компоненте отпорне на топлоте

2 Производна биљка
Апликације:

Помицање великих компоненти машина или склопова

Помоћ у инсталирању опреме или производној линији

Зашто се користи: поуздани дизање, дуги распони, висока дизалица за комплексне распореде

3. Постројења за електране
Апликације:

Скупштина и одржавање турбина

Трансформатори за подизање, генератори и велике цеви

Зашто користити: стабилно и прецизно руковање деликатној или превеличној опреми

4. Строоградске и марине
Апликације:

Компоненте покретних бродова попут мотора, панела и одсека трупа

Помоћ у сувом пристаништу и блокирајте склоп

Зашто користити: Лонг Спан Цловерс и високи капацитет за дизање

5. Железничка и железничка депониција
Апликације:

Подизање локомотива, носача и кочија за поправак или инспекцију

Зашто се користи: прецизно подизање и позиционирање, често са синхронизованим хостима

6 Скупштина тешке опреме и машина
Апликације:

Превоз великих делова машина током монтаже

Инсталирање тешке механизације у радионицама

Зашто користити: способност прилагођавања брзина подизања, контролних система и праћења оптерећења

7. Рударске и цементне индустрије
Апликације:

Руковање дробилицама, моторима и сировинама

Одржавање млевених млинова и пећи

Зашто се користи: Издржљив дизајн који издржава прашњаво и корозивно окружење





1. Инжењеринг и дизајн
Анализа оптерећења, класификација царине (ФЕМ \/ ИСО \/ ГБ) и обрачун распона

Избор кључних спецификација: капацитет подизања, висина подизања, распона, брзина

ЦАД цртежи и структурна анализа (метода коначних елемената ако је потребно)

Схема електричне и контролне системске системе

Припрема рачуна материјала (БОМ)

2 Припрема материјала
НАБАВКА К235Б \/ К345Б челичне плоче, И-греде, шине итд.

Површински третман (пескање, киселовање) за уклањање рђе и нечистоће

Сечење челичних делова помоћу ЦНЦ плазма или ласерских машина за сечење

Инспекција материјала и обележавање

3. Израда главних компоненти
А. Главни носачи (двоструке греде)
Скупштина горњих прирубница, доње плоче и веб плоче

Заваривање у пуној дужини помоћу аутоматских машина за заваривање

Инспекција за заваривање (УТ \/ РТ) и олакшање стреса ако је потребно

Инсталација унутрашњих учвршћивача и постављања носача

Камилицање греда да надокнади отклон

Б. Крајња колица
Израда објеката кутије или типа плоче

Инсталација седишта на точковима и носилаца осовина

Обрада зглобова лица до прецизних толеранција

Ц. Троллеи Фраме
Израда структуре челичне структуре колица

Монтажа механизма за подизање (бубањ, мотор, мењач)

Скупштина колица точкова, пуфера и погонских јединица

Д. Механизам за подизање
Обрада бубња, мењача, схортх-а и блока за куку

Скупштина мотора, кочнице, спојнице и бубањ за конопце

Намотавање челичног жичане конопце и инсталације блокаде куке

4. обрада обраде и прецизне обраде
Кључне компоненте попут бубњева, осовина и схеавеса су ЦНЦ обрађене

Провјера рупа осовине, опремање опреме и усклађивања

Динамично балансирање ротирајућих елемената (ако је потребно)

5. Скупштина електричног система
Ожичење контролних панела, претварача фреквенције, контакторе и релеја

Програмирање ПЛЦ или даљинских управљачких јединица (ако је аутоматизовано)

Инсталација граничних прекидача, аларми и сензорских система

6 Монтажа и пре тестирања
Главни носачи дизалице, крајњи носачи и колица су окупљени на земљи

Поравнавање и причвршћивање зглобова

Електрични прикључак мотора, кочнице и управљачких јединица

Испитивање сувог покретања: Травел Моторс, колица и дизалица проверена без оптерећења
7. Учитавање испитивања и квалитета квалитета
Тест без оптерећења: Проверите све функције - подизање, путовања, кочење, гранични прекидачи

Оцењени тест оптерећења (100%) и тест преоптерећења (обично 125%)

Тест функционалности у хитним случајевима, гранични прекидачи, аларми

Провера одступања носача (треба да буде у одређеним границама)

ИЗВЈЕШТАЈ ИНСПЕКЦИЈЕ Потписан од КА Теам

8 Површински третман и сликарство
Анти-корозијски третман (нпр. Приморца богата цинком)

Сликарство према спецификацији пројекта (обично жута или наранџаста)

Логотип или инсталација за натпис

9. Паковање и испорука
Демонтажа у преношени одељци (главни носачи, крајњи камиони, колица)

Паковање помоћу челичних оквира, смањивање омотања или случајева дрвета за извоз

Достава распоређена цестом, железницом или морем по потреби
10. Инсталација на лицу места и уредба (опционо)
Скупштина на месту купца

Коначно поравнавање, ожичење и испитивање оптерећења

Обука и одржавање оператера

Претрага са потпуном документацијом: приручник, сертификат, извештај о тестирању, дијаграм ожичења

Видинг радионице:

Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала је 310 сетова (сетове) руковања и робота за заваривање. Након завршетка плана, биће више од 500 сетова (сетова), а брзина умрежавања опреме достићи ће 95%. 32 Вожња заваривања је постављена у употребу, 50 планира се да се инсталира, а стопа аутоматизације целокупне линије производа достигла је 85%.
