Хидраулични портал од 100 тона

Портална дизалица са двоструким носачем је врста опреме за подизање која се широко користи у областима индустрије, складиштења и грађевинарства, углавном се користи за подизање и померање тешких предмета. Због свог јединственог структуралног дизајна и супериорних перформанси, портална дизалица са двоструким носачем се сматра идеалним решењем за подизање у многим приликама.

Портална дизалица са двоструким носачем може да носи велика оптерећења и генерално је погодна за руковање тешким предметима у распону од 10 тона до више од 500 тона. Портална структура чини кран стабилнијим при руковању тешким предметима, смањујући ризик од нагињања и тресања. Овај кран се може користити у различитим окружењима, укључујући унутрашња и спољашња радна места, и погодан је за руковање тешком опремом. Његова колица се слободно крећу дуж главне греде, што може постићи већи радни опсег и побољшати радну ефикасност. Структурни дизајн је разуман, а компоненте се лако замењују и одржавају, што смањује трошкове свакодневног одржавања. Истовремено, опремљен је напредним електричним контролним системом, који подржава даљинско управљање, интелигентно праћење и дијагнозу кварова и побољшава удобност и сигурност рада.

3. Портална дизалица са двоструким носачем постала је важна опрема за дизање у областима индустрије, грађевинарства и логистике са својим супериорним капацитетом и стабилношћу. Кроз разуман дизајн и конфигурацију, портална дизалица са двоструким носачем може ефикасно побољшати радну ефикасност, смањити трошкове рада и истовремено осигурати сигурност. Погодан је за разне потребе руковања тешким предметима и једна је од незаменљивих уређаја у савременим фабрикама и грађевинским пројектима.

Основне компоненте: мењач, мотор, мењач

Стање:Ново

Гаранција: 2 године

Тежина (КГ): 100000 кг

Карактеристика: портални кран

Примена: складиште, луке, двориште итд

Називни момент подизања: 100кн

Начин управљања: Контрола земаљске ручке (тастер)

Капацитет:10-600т

Материјал: К235Б/К345Б

Брзина дизања:1-15м/мин

Механизам за подизање: Колица са електричним витлом

Радна обавеза: А5-А6





1.Маин беам

1) Главна греда порталне дизалице са двоструком гредом обично се састоји од две паралелне главне греде, које су повезане порталом и подржавају колица и механизам за подизање. Главне структурне карактеристике главне греде укључују:

Облик главне греде: Главна греда је углавном направљена од И-греде или структуре у облику кутије. Дизајн И-греда чини главни сноп лаким и има добру носивост, док структура у облику кутије обезбеђује већу крутост и стабилност.

Распон: Распон главне греде је обично дизајниран у складу са стварним захтевима употребе и радним окружењем. Величина распона ће утицати на укупну стабилност и радну ефикасност дизалице.

Конектори: Главна греда је фиксирана за крајњу греду и портал кроз конекторе како би се осигурала укупна стабилност конструкције.

2) Функција

Ношење тешких предмета: Главна греда је главна компонента дизалице за ношење тешких предмета, а оптерећење се преноси на структурални темељ дизалице кроз главну греду.

Потпорна колица: Главна греда обезбеђује стазу за кретање колица, омогућавајући колицима да се слободно крећу по главној греди како би се завршила операција подизања.

Стабилна структура: Сарадња између главне греде и портала обезбеђује укупну стабилност дизалице и спречава ризик од нагињања или колапса током рада.

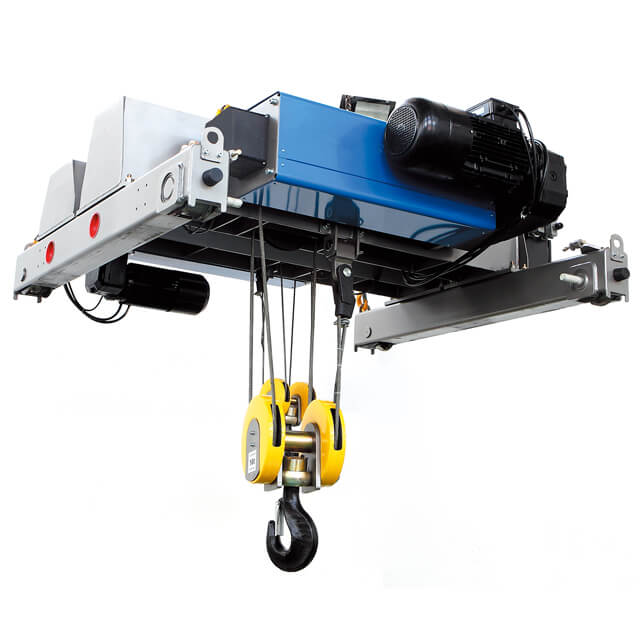

Систем за подизање

Систем за подизање се обично састоји од неколико кључних компоненти, углавном укључујући:

1) Мотор:

Обезбеђује напајање за систем за подизање, обично користећи асинхроне моторе или серво моторе, са високом ефикасношћу и поузданошћу.

2) Редуктор:

Повезан између мотора и бубња, користи се за смањење брзине мотора и повећање обртног момента како би се задовољиле потребе подизања тешких предмета.

3) Бубањ:

Користи се за намотавање жичаног ужета или ланца за подизање и остваривање подизања и спуштања робе кроз ротацију бубња.

4) Кука:

Повезан са крајем ужета или ланца за подизање, користи се за директно качење и ношење робе.

5) Ланац за подизање или жичано уже:

Ланац за подизање или жичано уже одговорни за ношење робе морају имати довољну чврстоћу и отпорност на хабање како би се осигурала сигурност.



3.Ендкочија

1) Структура

Крајња греда је обично попречна греда повезана са оба краја главне греде порталне дизалице са двоструком гредом да формира интегралну структуру оквира. Његове главне структурне карактеристике укључују:

Попречна веза: Крајња греда обезбеђује неопходну стабилност и крутост за дизалицу попречним повезивањем главне греде.

Носећа конструкција: Крајња греда подржава радни механизам дизалице (као што је механизам за управљање колицима) и обезбеђује равнотежу целог система током рада.

Облик дизајна: Крајња греда је обично израђена од И-греде или других челичних профила, а специфични облик зависи од захтева дизајна.

2) Материјал

Избор материјала за крајње греде је такође пресудан. Обично коришћени материјали укључују:

Челик високе чврстоће: као што су К235, К345, итд. Ови материјали имају добру носивост и издржљивост и могу издржати велика оптерећења.

Материјали отпорни на корозију: Када се користе у тешким окружењима, крајња греда може бити заштићена од рђе или направљена од материјала отпорних на корозију како би се продужио век трајања.



4. Механизам за кретање дизалице

1) Структура

Механизам за кретање крана се углавном састоји од следећих делова:

Мотор: Пружа снагу за покретање дизалице дуж стазе, обично користећи асинхрони мотор или ДЦ мотор.

Редуктор: Повезан између мотора и осовине, користи се за смањење брзине мотора и повећање обртног момента, тако да дизалица може носити тешке предмете и радити глатко.

Точак: Точак постављен на дну дизалице креће се кроз стазу. Дизајн точка треба да узме у обзир носивост и перформансе трења.

Оквир: Конструктивни оквир дизалице, који повезује мотор, редуктор и точкове, подржава кран и систем за подизање.

2) Принцип рада

Принцип рада механизма за покретање крана је следећи:

Покретање мотора: Оператер покреће мотор преко контролне табле или даљинског управљача.

Покретање редуктора: Ротација мотора покреће редуктор да ради, а редуктор претвара велику брзину мотора у излаз ниске брзине и великог обртног момента.

Ротација точка: Редуктор покреће точак да се окреће, а дизалица се креће напред и назад дуж стазе како би се постигло хоризонтално руковање робом.

Контрола кочења: Приликом заустављања, мотор ће зауставити точак кроз кочиони систем како би се осигурало да се дизалица може безбедно зауставити.

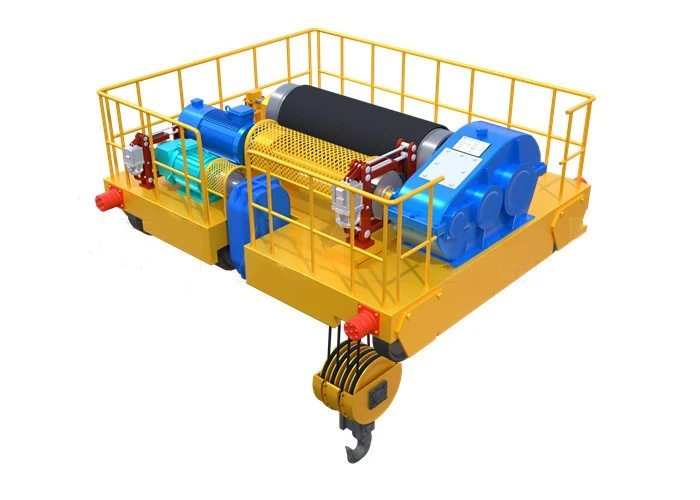

5. Механизам за кретање колица

1) Главне компоненте

Оквир колица: разуман структурални дизајн, добра чврстоћа и крутост, носећи систем за подизање и оптерећење.

Мотор: обезбеђује снагу за колица, захтевајући високу ефикасност и ниску буку.

Редуктор: користи се за подешавање брзине мотора како би се осигурао несметан рад колица.

Точкови: дизајн треба да задовољи стандарде стазе како би се осигурала стабилност и флексибилност колица.

Гранични прекидач: спречите да колица прекораче постављени максимални и минимални опсег кретања како бисте осигурали сигурност.

2) Карактеристике

Флексибилност: механизам за управљање колицима може брзо да одговори на упутства оператера, постигне брзо кретање и побољша радну ефикасност.

Стабилност: у условима високог оптерећења, радни механизам остаје стабилан, смањује вибрације и обезбеђује сигурност робе.

Снажна прилагодљивост: може да ради у различитим окружењима и условима и прилагођава се различитим оперативним потребама.

Лако одржавање: механизам за рад колица има једноставну структуру, што је погодно за свакодневно одржавање и преглед.

6. Точак крана

1) Материјал

Избор материјала точка је веома важан. Обично коришћени материјали укључују:

Челик високе чврстоће: као што су К235, К345, итд., Који имају добру носивост и отпорност на хабање и могу издржати тежину и оптерећење дизалице.

Материјал од ливеног гвожђа или легуре: У неким случајевима, точак може користити ливено гвожђе или материјал од легуре како би обезбедио бољу чврстоћу и отпорност на хабање.

Површинска обрада: Површина точка је обично термички обрађена или премазана како би се побољшала отпорност на хабање и отпорност на корозију.

2) Функција

Преношење тешких предмета: Точак носи целу конструкцију дизалице и њен терет и преноси терет на тло кроз колосек.

Мобилна подршка: Точак омогућава крану да се слободно креће по стази, чиме се завршава операција подизања на различитим локацијама.

Ефекат апсорпције удара: Точак може апсорбовати одређене ударе и вибрације током рада, побољшавајући стабилност и сигурност опреме.

7.Цране Хоок

1) Материјал

Одабир материјала за удицу је кључан за њену снагу и издржљивост. Обично коришћени материјали укључују:

Челик високе чврстоће: као што су К345, 35ЦрМо, итд., Који имају добру затезну чврстоћу и жилавост и могу издржати велика оптерећења.

Површинска обрада: Површина куке је обично термички обрађена и обојена спрејом како би се побољшала отпорност на хабање и отпорност на корозију.

2) Функција

Ношење тешких предмета: Главна функција куке је ношење и подизање робе и померање тешких предмета кроз сарадњу са механизмом за подизање.

Фиксна веза: Кука треба да чврсто причврсти предмете како би се осигурало да случајно не падну током процеса подизања.

Сигурносна заштита: Дизајн сигурносне браве осигурава сигурност робе током транспорта.

Мотор

1) Врсте

Уобичајени типови мотора за порталне дизалице са двоструком гредом укључују:

Асинхрони мотори: широко се користе у погонском систему кранова, са предностима као што су висока ефикасност и једноставно одржавање.

ДЦ мотори: користе се у неким посебним приликама, са добрим перформансама регулације брзине, али са високим захтевима за одржавање.

Мотори са променљивом фреквенцијом: користе се у комбинацији са фреквентним претварачима, могу постићи глатку регулацију брзине и прилагодити се потребама различитих радних услова.

2) Принцип рада

Принцип рада мотора је следећи:

Укључено: Када је мотор укључен, статор генерише ротирајуће магнетно поље.

Дејство магнетног поља: Магнетно поље статора делује на ротор, стварајући обртни момент и покреће ротор да се окреће.

Погон оптерећења: Ротација ротора се преноси на механизам за кретање колица или аутомобила преко редуктора или спојнице како би се завршило руковање робом.

Кочење и кочење: Приликом заустављања или успоравања, мотор постиже глатко заустављање кроз кочиони систем како би се осигурала сигурност.

.

Звучни и светлосни алармни систем и гранични прекидач

1) Звучни и светлосни алармни систем

Функција

Функција упозорења: Када се дизалица помери у опасно подручје, звучни и светлосни алармни систем ће емитовати звучна и трепћућа светла како би упозорили оператера и околно особље.

Спречите судар: Током кретања дизалице, звучни и светлосни аларм ће подсетити околно особље да избегава случајне несреће.

Индикација радног статуса: Када се дизалица покреће, зауставља или обавља одређене операције, звучни и светлосни алармни систем даје индикацију статуса како би се осигурала сигурност рада.

2) Крајњи прекидач

Функција

Контрола положаја: Гранични прекидач се користи за надгледање екстремне позиције коју достиже кретање дизалице како би се спречила штета узрокована прекорачењем.

Сигурносна заштита: Када покретни делови достигну постављени гранични положај, гранични прекидач ће одмах прекинути напајање, зауставити рад опреме и избећи несреће.

Побољшајте поузданост: Гранични прекидач може осигурати да опрема ради у безбедном опсегу и побољшати поузданост система.

10.Сигурносни уређаји

(1) Уређај за заштиту од преоптерећења

Функција: Надгледајте оптерећење како бисте осигурали да оптерећење не прелази максимално оптерећење дизалице.

Структура: Углавном се састоји од сензора и алармних система. Сензори детектују оптерећење у реалном времену и алармирају и заустављају опрему када је преоптерећена.

(2) Крајњи прекидач

Функција: Надгледајте положај кретања дизалице како бисте спречили да прекорачи постављени максимални и минимални ход.

Структура: Гранични прекидач је повезан са покретним деловима и шаље сигнал за прекид напајања и заустављање опреме када се активира.

(3) Дугме за заустављање у нужди

Функција: У хитним случајевима, брзо искључите напајање и зауставите све механизме који раде.

Структура: Генерално се поставља на оперативној табли или даљинском управљачу како би се осигурало да оператер може брзо да га активира када је потребно.

(4) Кочиони систем

Функција: Обезбедите кочење када се дизалица заустави или не успе да обезбеди стабилност опреме и терета.

Структура: Укључује моторне кочнице и механичке кочнице како би се осигурало да се машина може брзо искључити у случају губитка струје или ненормалних услова.

(5) Сигурносна брава

Функција: Спречите да кука или хватаљка случајно падну током подизања како бисте осигурали сигурност терета.

Структура: Сигурносна брава повезана са куком је дизајнирана да се аутоматски затвара.

(6) Звучни и светлосни алармни систем

Функција: Када опрема наиђе на опасно подручје или је у ненормалном стању, оглашава се аларм како би упозорио оператера и околно особље.

Структура: Састоји се од зујалице и ЛЕД индикаторског светла, који емитују различите звучне и светлосне сигнале у складу са различитим условима рада.

(7) Заштитни уређај за уземљење

Функција: Осигурајте сигурност електричног система опреме и спречите несреће због струјног удара узроковане цурењем.

Структура: Кућиште опреме је уземљено кроз жицу за уземљење како би се обезбедила ефикасна проводљивост у случају цурења како би се избегле повреде.

11.Цонтрол Моде

(1) Ручна контрола

Опис: Оператер директно контролише различите радне механизме дизалице преко ручних управљачких уређаја (као што су клацкалице, дугмад, итд.).

Примена: Погодно за мале или једноставне дизалице, операција је релативно интуитивна и погодна је за краткотрајне операције.

(2) Електрично управљање

Опис: Радом дизалице се управља електричним прекидачима или дугмадима, а различита кретања се остварују помоћу електричних компоненти.

Примена: Обично се користи у малим и средњим дизалицама, једноставан је за руковање, погодан за централизовану контролу и побољшава ефикасност.

(3) Даљински управљач

Опис: Кретањем дизалице управља се бежичним даљинским управљачем, а оператер може њиме управљати на одређеној удаљености.

Примена: Погодно за прилике које захтевају често кретање, посебно у окружењима са ограниченим простором или где треба обезбедити безбедност особља.

(4) ПЛЦ контрола

Опис: Користи програмабилни логички контролер (ПЛЦ) за контролу и може постићи аутоматску контролу.

Примена: Погодно за сложене аутоматизоване операције, са јаким програмирањем и погодно за интелигентну трансформацију производних линија.

(5) Контрола рачунара

Опис: Краном се централно управља компјутерским системом, који може да реализује снимање, праћење и анализу података.

Примена: Углавном се користи у великим дизалицама и индустријским окружењима са високим степеном аутоматизације, и може да обезбеди праћење у реалном времену и дијагнозу квара.

12.Скетцх

Главни технички





1. Висока носивост

Јака носивост: порталне дизалице са двоструком гредом обично се ослањају на две главне греде, са чвршћом структуром, способне да носе теже предмете и погодне за тешке операције.

2. Добра стабилност

Структурна стабилност: Дизајн са двоструком гредом повећава укупну стабилност, што може ефикасно смањити нагињање и тресење опреме приликом подизања тешких предмета, осигуравајући сигурност.

3. Висока висина подизања

Велика висина подизања: Због велике удаљености између главне греде и тла, може обезбедити велику висину подизања, што је погодно за операције на великим висинама.

4. Широк радни опсег

Велики радни опсег: Портална дизалица са двоструком гредом има велики распон и може покрити шири радни простор, погодан за употребу у великим радионицама или отвореним просторима.

5. Флексибилност и прилагодљивост

Различите конфигурације: Различити уређаји за подизање, куке и други прибор могу се одабрати у складу са оперативним захтевима како би се прилагодили различитим радним окружењима и захтевима.

6. Висока сигурност

Вишеструки сигурносни уређаји: Опремљен граничним прекидачима, уређајима за заштиту од преоптерећења, дугмадима за заустављање у нужди и другим сигурносним уређајима како би се осигурала сигурност оператера и опреме.

7. Лако руковање

Хуманизовани дизајн: Контролни систем је обично разумно постављен како би се олакшао надзор и рад од стране оператера, смањујући интензитет рада.

8. Лако одржавање

Лако одржавање и ремонт: Дизајн порталне дизалице са двоструком гредом чини одржавање и ремонт сваке компоненте практичнијим, смањујући трошкове одржавања.





1. Индустријска производња

Производња тешких машина: У погонима за производњу машина, порталне дизалице са двоструком гредом користе се за транспорт и склапање делова тешких машина.

Металуршка индустрија: У челичанама и топионицама алуминијума, често се користе за подизање тешких предмета као што су челичне гредице и алуминијумски инготи како би се испунили захтеви високих температура и великих оптерећења.

2. Изградња

Градилишта: На градилиштима, порталне дизалице са двоструком гредом користе се за подизање бетонских префабрикованих делова, челичних конструкција и других грађевинских материјала како би се побољшала ефикасност изградње.

Изградња мостова: У изградњи мостова, они су одговорни за подизање компоненти и опреме великог распона како би се обезбедио несметан напредак изградње.

3. Логистика и складиштење

Утовар и истовар контејнера: У лукама или теретним двориштима, порталне дизалице са двоструком гредом могу се користити за руковање, слагање и утовар и истовар контејнера како би се побољшала ефикасност логистике.

Управљање складиштем: У великим складиштима се користе за ношење тешких предмета, помажу у побољшању ефикасности складиштења и преузимања артикала и олакшавају управљање робом.

4. Бродоградња

Бродоградилишта: У бродоградњи и поправци, порталне дизалице са двоструком гредом користе се за ношење трупа, поклопца гротла и друге тешке опреме како би се осигурао сигуран и ефикасан рад.

5. Снага и енергија

Изградња електрана: У електропривреди, посебно у изградњи ветроелектрана и хидроелектрана, користи се за подизање велике опреме и објеката како би се обезбедио квалитет и ефикасност изградње.

6. Вађење руда и камена

Рударске операције: У рударству је одговоран за ношење тешких предмета као што су руда и опрема и прилагођавање тешким радним окружењима.

Каменолом: У обради камена и вађењу камена, порталне дизалице са двоструком гредом користе се за подизање великих блокова камена како би се побољшала ефикасност рада.





1. Фаза пројектовања

Анализа потражње: Комуницирајте са купцима да бисте разумели њихове специфичне потребе, укључујући носивост дизалице, радно окружење и методе рада.

Идејни пројекат: Израдити идејни пројекат према потребама, нацртати цртеже и одредити спецификације и материјале главних компоненти (као што су главне греде, крајње греде, механизми за подизање, итд.).

Оптимизација конструкције: Оптимизирајте дизајн помоћу техничких средстава као што је анализа коначних елемената да бисте осигурали чврстоћу и стабилност конструкције.

2. Избор материјала

Набавка материјала: Изаберите одговарајуће материјале, као што су челик, легуре, итд., како бисте осигурали да материјали испуњавају релевантне стандарде и захтеве квалитета.

Инспекција материјала: Прегледајте купљене материјале да бисте се уверили да њихова физичка и хемијска својства испуњавају захтеве дизајна.

3. Фаза обраде

Сечење и обликовање: Сечење, савијање, заваривање и други процеси се изводе на материјалима према пројектним цртежима за производњу структуралних делова као што су главне греде и крајње греде.

Машинска обрада: Обрада заварених структурних делова, као што су бушење и глодање, да би се постигла пројектована величина и тачност.

4. Површинска обрада

Чишћење и уклањање рђе: Очистите обрађене делове да бисте уклонили нечистоће попут уља и рђе на површини.

Прскање или топло цинковање: попрскајте или поцинчите делове да бисте побољшали њихову отпорност на корозију и естетику.

5. Фаза склапања

Прелиминарна монтажа: претходно саставите различите компоненте (главна греда, крајња греда, механизам за подизање, итд.) како бисте осигурали усклађивање и спајање различитих компоненти.

Подешавање и заваривање: подесите претходно монтирану структуру како бисте осигурали тачност, а затим је заварите и поправите.

6. Монтажа електричних и управљачких система

Инсталација електричних компоненти: инсталирајте електричне компоненте као што су мотори, претварачи, контролне кутије и повежите каблове и жице.

Отклањање грешака у контролном систему: инсталирајте контролни систем, укључујући даљинске контролере, ПЛЦ, итд., и извршите прелиминарно отклањање грешака.

7. Тестирање и прихватање

Испитивање статичког оптерећења: извршите испитивање статичког оптерећења на дизалици да бисте проверили снагу и стабилност сваке компоненте.

Динамички тест: извршите динамички тест да бисте проверили различите перформансе дизалице, укључујући подизање, ходање и друге функције.

Провера безбедносних перформанси: проверите да ли сви сигурносни уређаји исправно раде, укључујући граничне прекидаче, заштиту од преоптерећења итд.

8. Завршно склапање и паковање

Коначна монтажа: извршите неопходна подешавања и оптимизације на основу резултата теста да бисте завршили финалну монтажу.

Припрема паковања: Очистите, попрскајте и спакујте готове производе за отпрему.

9. Испорука и постпродајна услуга

Испорука купцима: Испоручите купцима порталну дизалицу са двоструком гредом и обезбедите неопходна упутства за употребу и обуку.

Сервис након продаје: Обезбедите услуге гаранције и одржавања како бисте обезбедили нормалан рад опреме током употребе.
