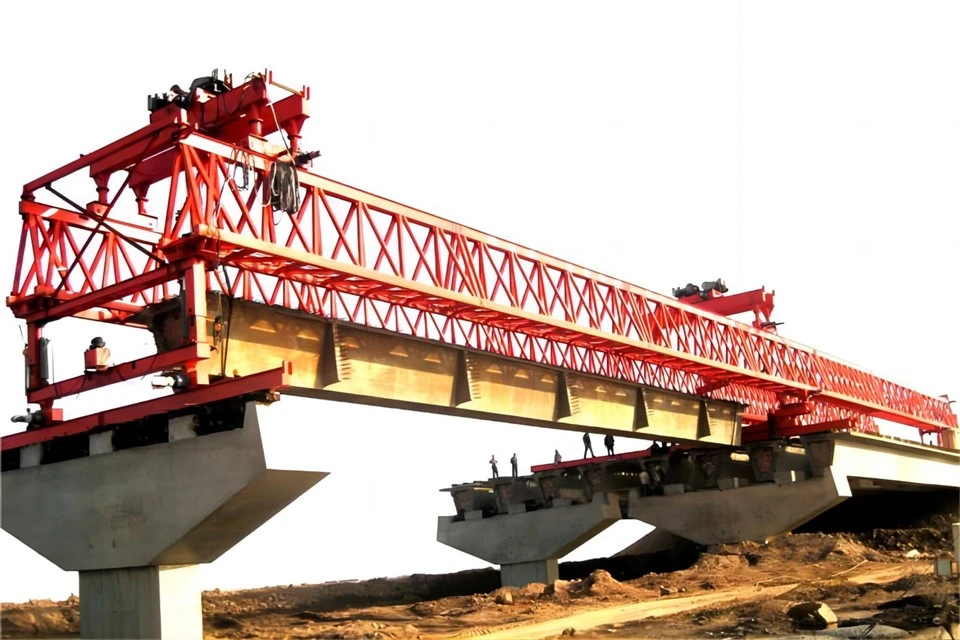

Лаунцхинг Гантри

Портал за лансирање, такође познат као лансирни носач или лансер за мост, је специјализовани комад грађевинске опреме који се користи у изградњи повишених конструкција као што су мостови и вијадукти. Дизајниран је да подупире и помера префабриковане бетонске сегменте или друге структурне елементе на положај, омогућавајући постепену изградњу конструкције у распону. Портал за лансирање је посебно користан у ситуацијама када традиционалне методе изградње могу бити непрактичне или дуготрајне.

● Структура и дизајн:

■ Портови за лансирање се обично састоје од хоризонталне конструкције налик мосту коју подржавају вертикалне ноге или торњеви на сваком крају.

■ Портал је често дизајниран да буде самоносив, омогућавајући му да се креће дуж завршеног дела конструкције како изградња напредује.

● Подизање и позиционирање:

■ Главна функција портала за лансирање је прецизно подизање и позиционирање префабрикованих сегмената или других конструкцијских елемената.

■ Често укључује механизме за подизање, као што су хидрауличне дизалице или витла, за подизање елемената конструкције на своје место.

● Хоризонтално кретање:

■ Портови за лансирање су монтирани на шине или точкове, омогућавајући им да се крећу хоризонтално дуж завршеног дела конструкције.

Ово хоризонтално кретање омогућава порталу да постепено продужава структуру, сегмент по сегмент.

● Свестраност:

■ Портови за лансирање су разноврсни и могу се прилагодити различитим сценаријима изградње.

■ Могу бити дизајнирани за употребу у различитим типовима мостова, укључујући мостове са кабловима, сегментне и кутијасте мостове.

● Временска и трошковна ефикасност:

■ Употреба лансирног портала може значајно смањити време и трошкове изградње.

■ Префабриковани сегменти се могу производити ван локације и транспортовати до градилишта, минимизирајући рад на лицу места и убрзавајући целокупни процес изградње.

● Безбедносна разматрања:

■ Сигурносне карактеристике као што су системи за праћење оптерећења, контроле стабилности и механизми за сигурност од квара су често интегрисани како би се осигурала сигурност грађевинске екипе и опреме.

● Утицај на животну средину:

■ Покретни портали доприносе смањеном утицају на животну средину минимизирањем поремећаја у околном подручју током изградње.

● Аутоматизација и контрола:

■ Неки модерни лансирни портали опремљени су напредним системима за аутоматизацију и контролу, омогућавајући прецизно позиционирање и ефикасно управљање конструкцијом.

Портал за лансирање је сложен комад грађевинске опреме са различитим деловима и компонентама које раде заједно како би олакшале изградњу повишених структура. Специфични дизајн и компоненте могу варирати у зависности од типа моста или вијадукта који се гради и произвођача лансирног портала.

• Главна греда или носач: Главна греда је хоризонтална конструкција која обухвата јаз између завршеног дела конструкције и тачке на којој је изградња у току. Пружа подршку за механизме за подизање и позиционирање.
• Вертикалне куле или ноге: Ово су вертикални ослонци који држе главну греду на месту. Обично су постављени на сваком крају портала и дизајнирани су да обезбеде стабилност током изградње.
• Механизам за подизање: Механизам за подизање је одговоран за подизање и спуштање префабрикованих сегмената или конструкцијских елемената. Може укључивати хидрауличне дизалице, витла или друге уређаје за подизање.
• Систем хоризонталног кретања: Портови за лансирање су опремљени системима који им омогућавају да се крећу хоризонтално дуж завршеног дела конструкције. Ово може укључивати гусенице, точкове или друге механизме за контролисано кретање.
• Кревет или палуба за ливење: Лежај за ливење је платформа на којој се монтирају готови сегменти и припремају за подизање. Обично се налази на крају завршеног дела структуре.
• Контролна кабина: Управљачка кабина је место где оператер надгледа и контролише кретање и рад лансирног портала. У њему се налази контролна табла и може укључивати системе за надзор безбедности и ефикасности.
• Сигурносни системи: Различите сигурносне карактеристике су интегрисане у лансирне портале, укључујући системе за праћење оптерећења, контроле стабилности, механизме за заустављање у нужди и системе за сигурност од квара како би се осигурала безбедност особља и опреме.
• Систем за напајање: лансирни портали се напајају електричним или хидрауличним системима. Ово укључује моторе за кретање, подизање и друге операције. Погонске јединице се често налазе на порталу или на засебном аутомобилу.
• Систем противтежа: Неки портали за лансирање користе противтеже за балансирање терета током подизања и кретања. Ово помаже у оптимизацији стабилности и контроле.
• Системи аутоматизације и управљања: Модерни лансирни портали могу имати напредне системе аутоматизације и контроле. Ови системи обезбеђују прецизно позиционирање, синхронизована кретања и ефикасно управљање конструкцијом.
• Помоћна опрема: У зависности од специфичних захтева грађевинског пројекта, лансирни портали могу бити опремљени додатним алатима и опремом, као што су системи за постављање бетона, оплата и системи за очвршћавање.

Употреба лансирних портала у грађевинским пројектима нуди неколико предности, што их чини пожељним избором за изградњу повишених конструкција као што су мостови и вијадукти. Ево неколико кључних предности коришћења лансирних портала:

• Ефикасан процес изградње: Покретање портала олакшава ефикасан и поједностављен процес изградње. Префабриковани сегменти или конструкцијски елементи се могу припремити ван локације, што омогућава бржу монтажу и монтажу на лицу места.
• Скраћено време изградње: Модуларна и префабрикована природа конструкције помоћу лансирних портала значајно смањује укупно време изградње. Могућност истовременог рада на више сегмената убрзава напредак пројекта.
• Економичност: Покретање портала доприноси уштеди трошкова оптимизовањем времена изградње и смањењем потребе за великим радом на лицу места. Припрема сегмената ван локације такође може довести до трошковне ефикасности.
• Минимизирано ометање саобраћаја: Приликом изградње мостова преко путева или пловних путева, покретање портала помаже минимизирању ометања саобраћаја и пловидбе водом. Инкрементални процес изградње омогућава постепено ширење структуре без потребе за потпуним затварањем путева.
• Флексибилност у дизајну: лансирни портали су прилагодљиви различитим дизајнима мостова, укључујући мостове са кабловима, сегментне и кутијасте мостове. Ова флексибилност их чини погодним за широк спектар грађевинских пројеката.
• Побољшана безбедност: Безбедносне карактеристике су саставни део портала за покретање. Ове карактеристике укључују системе за праћење оптерећења, контроле стабилности и механизме за заустављање у нужди, повећавајући укупну сигурност за грађевинско особље и опрему.
• Смањење утицаја на животну средину: лансирни портали доприносе смањеном утицају на животну средину минимизирањем грађевинских активности на лицу места. Израда сегмената ван локације смањује буку, прашину и друге поремећаје у животној средини.
• Прецизно позиционирање: Модерни лансирни портали опремљени су напредним системима аутоматизације и контроле, који омогућавају прецизно позиционирање грађевинских елемената. Ова прецизност осигурава да је сваки сегмент постављен са високом прецизношћу, доприносећи укупном структурном интегритету моста.
• Прилагодљивост условима локације: лансирни портали могу бити дизајнирани да се прилагоде специфичним условима локације, укључујући различиту топографију и ограничења околине. Ова прилагодљивост их чини погодним за широк спектар грађевинских окружења.
• Смањена зависност од временских прилика: Пошто већи део грађевинских радова са лансирним порталима укључује префабриковане елементе, смањена је зависност од временских услова. Ово може довести до предвидљивијих распореда изградње.

Покретни портали налазе широку примену у изградњи повишених објеката, посебно у изградњи мостова и вијадуката. Њихов јединствени дизајн и могућности чине их погодним за различите сценарије изградње. Ево неких кључних примена покретања портала:

• Изградња моста: Покретни портали се широко користе у изградњи различитих типова мостова, укључујући мостове са кабловима, сегментне мостове, мостове са сандуком и још много тога. Они олакшавају инкременталну конструкцију моста, омогућавајући систематско постављање префабрикованих сегмената.
• Вијадукти и путеви узвишења: Приликом изградње вијадуката и издигнутих путева користе се лансирни портали за постепену изградњу узвишених деоница. Ова примена је уобичајена у урбаним срединама где је потребна навигација преко постојеће инфраструктуре.
• Железнички надвожњаци: Лансирни портали се користе у изградњи железничких надвожњака и надземних пруга. Способност постепеног и ефикасног рада је посебно корисна у железничким пројектима где је минимизирање ометања постојећих колосека кључно.
• Петље и прелетачи: лансирни портали се примењују у изградњи петљи и надвожњака, помажући у стварању повишених раскрсница ради лакшег одвијања саобраћаја. Постепени процес изградње омогућава минимално ометање саобраћаја на нивоу земље.
• Прелази луке и пловног пута: Приликом изградње мостова преко лука или пловних путева, користе се лансирни портали како би се смањили поремећаји у поморским активностима. Могућност постепеног проширења моста је посебно корисна у овим сценаријима.
• Тунели и подземне конструкције: лансирни портали се такође могу користити у изградњи улаза у тунеле или других подземних објеката где је потребно постепено проширење. Ово је мање уобичајено, али показује прилагодљивост порталних платформи.
• Структуре дугог распона: За изградњу конструкција дугог распона, као што су оне које се налазе у мостовима са кабловима, лансирни портали играју кључну улогу. Они омогућавају прецизно постављање великих и тешких префабрикованих сегмената, доприносећи стабилности и интегритету структуре.
• Пројекти урбане инфраструктуре:Покретни портали су драгоцени у урбаним инфраструктурним пројектима где су ограниченост простора и потреба за минималним прекидима значајна разматрања. Њихова ефикасност у изградњи и способност рада у скученим просторима чине их погодним за таква окружења.
• Изградња аутопутева и брзих путева: У изградњи аутопутева и брзих путева, лансирни портали се користе за стварање уздигнутих деоница, смањујући отисак пута и минимизирајући утицај на околна подручја.

1. Дизајн и инжењеринг:Производни процес почиње фазом пројектовања и инжењеринга. Инжењери и дизајнери креирају детаљне планове и спецификације за портал за лансирање на основу захтева пројекта, прорачуна оптерећења и безбедносних стандарда.
2. Избор материјала и израда: Када се дизајн заврши, материјали се бирају на основу структуралних захтева. Уобичајени материјали укључују челик високе чврстоће за главну греду и носеће конструкције. Израда укључује сечење, заваривање и обликовање компоненти према спецификацијама дизајна.
3. Контрола квалитета: Мере контроле квалитета се примењују током процеса производње како би се осигурало да компоненте испуњавају тражене стандарде. Методе испитивања без разарања, као што су ултразвучно испитивање или инспекција рендгенским зрацима, могу се користити за проверу квалитета шава и интегритета материјала.
4. Монтажа компоненти: Израђене компоненте се склапају да би створиле главну структуру лансирног портала. Ово укључује главну греду, вертикалне торњеве или ноге, механизме за подизање, системе хоризонталног кретања и друге битне компоненте.
5. Инсталација контролних система: Контролни системи, укључујући аутоматизацију и сигурносне карактеристике, интегрисани су у портал за лансирање. Ово укључује инсталацију електронских компоненти, сензора и контролне кабине у којој ће оператер управљати покретима портала.
6. Интеграција електроенергетског система: Систем напајања, било хидраулички или електрични, интегрисан је у лансирни портал. Ово укључује уградњу мотора, пумпи и других компоненти неопходних за подизање, хоризонтално кретање и друге операције.
7. Тестирање и калибрација: Састављени портал за лансирање пролази кроз свеобухватно тестирање како би се осигурало да све компоненте функционишу како је предвиђено. Ово укључује калибрацију контролних система, тестирање оптерећења и оперативне тестове за верификацију перформанси портала у различитим условима.
8. Превоз до градилишта: Када лансирна платформа прође све тестове квалитета и перформанси, припрема се за транспорт до градилишта. У зависности од величине и дизајна портала, може се транспортовати у деловима и монтирати на лицу места.
9. Монтажа и пуштање у рад на лицу места: На лицу места, портал за лансирање се монтира према спецификацијама пројекта. Ово укључује подизање вертикалних торњева, повезивање главне греде и осигуравање да су све компоненте правилно поравнате. Активности пуштања у рад укључују коначна подешавања, провере система и безбедносне инспекције.
10. Обука и примопредаја: Оператери и особље за одржавање пролазе обуку о раду и одржавању лансирног портала. Када се обука заврши, и када се потврди да су сви системи у исправном стању, портал се предаје на коришћење у грађевинском пројекту.
