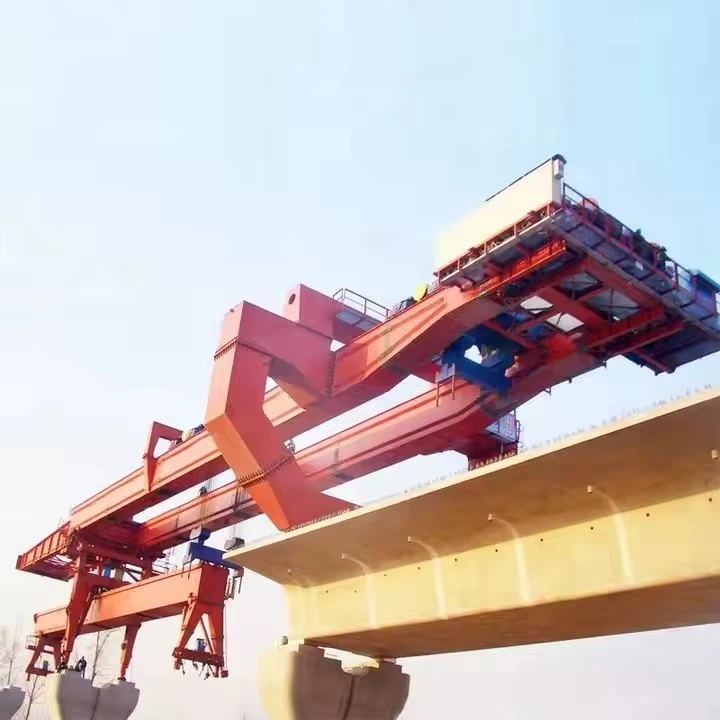

Опрема за бацање мостова од 500 тона

Бацач за мостове од 500-тона је тежак-делић опреме који се користи у изградњи великих мостова, посебно за лансирање префабрикованих или ливених-на-сегмената мостова. Ове машине су неопходне за пројекте који укључују мостове великог распона, вијадукте или издигнуте аутопутеве где су традиционални кранови или системи лажних радова непрактични.





Кључне карактеристике лансера моста од 500 тона:
Висока носивост – Дизајниран за руковање сегментима тежине до 500 тона.

Само{0}}Механизам за самопокретање – Помера се напред дуж платформе моста како изградња напредује.

Модуларни дизајн – Подесив за различите ширине и распоне мостова.

Хидраулички системи – За прецизно позиционирање тешких сегмената.

Рачунарски-Контролисани рад – Обезбеђује прецизност у постављању сегмента.

Сигурносни системи – Укључује стабилизаторе, механизме против клизања-и заштиту од преоптерећења.





Опрема за бацање мостова од 500 тона – техничке спецификације
1. Општи опис
Намена: Предвиђено за покретање префабрикованих или монтираних сегмената моста (носачи, палубе, итд.) до 500 тона.

Примена: Аутопут/железнички мостови, војни мостови, модуларна конструкција мостова.

Тип: самоходни, модуларни или шински-у зависности од дизајна.

2. Капацитет оптерећења
Максимални капацитет лансирања: 500 метричких тона (укључујући сегмент моста + тежину опреме).

Дужина распона: подесива (обично 30м–60м по лансирању).

Систем за подизање: Хидрауличне дизалице или витла са синхронизованом контролом.

3. Структурне компоненте
Нос за лансирање/Гантри: Телескопски или модуларни за подесиви домет.

Носиви оквир/греде: Челик високе{0}}врсте (нпр. АСТМ А572 разред 50).

Хидраулични систем:

Капацитет пумпе: Већи или једнак притиску од 500 бара.

Цилиндри: синхронизовано{0}}подизање на више тачака.

Систем путовања:

Точкови/гусенице: самоходни-са тешким-лежајима.

Навођење шином (ако је применљиво): Систем прецизног поравнања.

4. Снага и контрола
Извор енергије: Дизел мотор (нпр. 300–400 кВ) или електрични мотор (за фиксне инсталације).

Контролни систем: ПЛЦ{0}}базирани са могућношћу даљинског управљања.

Безбедносне карактеристике: сензори оптерећења, кочнице у случају нужде, механизми против клизања.

5. Мобилност и подешавање
Транспорт: Модуларни дизајн за демонтажу/транспорт камионима.

Време монтаже: Мање или једнако 48 сати (са подршком за кран).

Брзина лансирања: 5–10 м/сат (подесиво).

6. Еколошки и оперативни услови
Радна температура: –20 степени до +50 степени.

Отпорност на ветар: Стабилно до 15 м/с (оперативно), 25 м/с (паркирано).

Притисак на тло: Мањи од или једнак 150 кПа (са потпорницима/подлогама).

7. Усклађеност и стандарди
Кодови дизајна: ЕН 1993 (Еуроцоде 3), ААСХТО или{2}}специфични за пројекат.

Безбедност: ОСХА/ИСО 13849 (машинска безбедност).





Бацач за мост од 500-тона је тежак комад опреме који се користи у изградњи мостова за подизање, транспорт и постављање великих сегмената моста. Испод су кључне компоненте таквог система:

1. Главне структурне компоненте
Портал за лансирање (главни оквир) – Примарна челична конструкција која обухвата подручје изградње и подржава механизам за лансирање.

Предњи и задњи носачи – Привремени ослонци који стабилизују покретач током постављања сегмента.

Нос за лансирање (опционо) – Предњи део који се може продужити који помаже да се сегменти моста усмере у положај.

2. Систем за подизање и руковање
Хидрауличне дизалице (капацитет 500-тона) – Дизалице великог капацитета за подизање и позиционирање сегмената моста.

Витла и дизалице – Електрични или хидраулички системи за хоризонтално померање сегмената.

Колица и механизам за путовање – Омогућава кретање система за подизање дуж портала.

3. Систем за кретање и погон
Хидраулични систем за потискивање/повлачење – Помера лансер напред дуж поравнања моста.

Трачни или шински систем – Обезбеђује вођену путању за кретање лансера.

Клизне греде/подметачи – Подршке за глатко клизање током лансирања.

4. Хидраулични и енергетски системи
Хидраулична јединица за напајање (ХПУ) – Напаја дизалице и цилиндре уљем под притиском.

Контролна табла (заснована на ПЛЦ-у-или ручна) – Управља операцијама као што су подизање, покретање и поравнање.

Електрични генератори – Обезбеђују снагу за моторе, контроле и осветљење.

5. Системи за поравнање и позиционирање
Сензори за мерење и надзор – Ласерски водичи или ГПС за прецизно постављање сегмената.

Подесиви ослонци – фино-подесите положај покретача ради прецизности.

Дизалице за нивелисање – Осигурајте стабилност на неравном терену.

6. Сигурносне и помоћне компоненте
-Кочнице против клизања и клинови за закључавање – Спречите ненамерно кретање.

Системи за заустављање у нужди – За тренутно гашење у случају квара.

Радне платформе и приступне мердевине – За приступ оператеру током монтаже и одржавања.

7. Транспорт и монтажне компоненте
Модуларне секције – Омогућавају растављање ради транспорта до нових локација.

Тачке за причвршћивање дизалица – За подизање и склапање бацача.









Бацач за мостове од 500-тона је тежак комад опреме који се користи у изградњи мостова, посебно за покретање префабрикованих сегмената, носача или целих распона мостова. Ево његових кључних предности:

1. Висока носивост
Може да издржи до 500 тона, што га чини погодним за-мостове великог распона, вијадукте на аутопуту и ​​железничке мостове.

Смањује потребу за вишеструким дизалицама или потпорним структурама, побољшавајући ефикасност.

2. Прецизност и контрола
Опремљен хидрауличним или компјутеризованим контролним системима за прецизно позиционирање сегмената моста.

Обезбеђује глатко и безбедно постављање тешких компоненти.

3. Временска и трошковна ефикасност
Убрзава изградњу покретањем великих сегмената у једној операцији.

Смањује трошкове рада и опреме у поређењу са традиционалним методама попут подизања дизалицом.

4. Прилагодљивост на различите типове мостова
Ради за кутијасте носаче, Т-греде, сегментне мостове и челичне решетке.

Подесиви носачи и модуларни дизајн омогућавају употребу на различитим теренима (урбани, планински или изнад воде).

5. Побољшана безбедност
Минимизира ризике повезане са ручним подизањем и монтажом.

Стабилни системи подршке спречавају незгоде током лансирања.

6. Смањен утицај на животну средину
Захтева мање привремених ослонаца, минимизирајући сметње тла.

Нижа бука и вибрације у поређењу са више тешких дизалица.

7.-Могућност лансирања на даљину
Може покренути сегменте моста на дугим распонима (50м до 100м+) без средњих ослонаца.

Идеалан за прелазак река, долина или аутопутева без ометања саобраћаја испод.

8. Аутоматизација и даљинско управљање
Неки модели имају аутоматску синхронизацију за уравнотежену расподелу оптерећења.

Даљински надзор побољшава ефикасност и безбедност.

9. Трајност и ниско одржавање
Направљен од-челика високе чврстоће и компоненти отпорних на хабање-за дуготрајну-употребу.

Захтева минимално време застоја за одржавање.

10. Свестраност у методама изградње
Подржава инкрементално лансирање, балансирану конзолу и технике лансирања са пуним{0}}им распоном.

Може се користити и за префабриковане и за ливене-ин{1}}конструкције мостова.

Закључак
Бацач за мост од 500-тона је високо ефикасно, безбедно и исплативо-решење за модерну изградњу мостова, посебно за велике-инфраструктурне пројекте. Његова способност да прецизно поднесе велика оптерећења чини га незаменљивим за инжењере који раде на вијадуктима, надвожњацима и мостовима великог распона.





Опрема за бацање мостова од 500-тона је тешка-машина која се користи првенствено у изградњи мостова, посебно за лансирање префабрикованих или ливених-сегмената мостова на месту. Испод су његове кључне апликације и карактеристике:

Пријаве:
Покретање префабрикованих сегмената – Користи се за подизање и позиционирање префабрикованих бетонских сегмената за мостове са гредама, вијадукте и кабловске{0}} мостове.

Распон{0}}по{1}}Конструкција распона – Олакшава постепено покретање мостова преко носача.

Балансирана конзолна конструкција – Помаже у симетричном постављању сегмената у конструкцији конзолног моста.

Подизање тешког терета у скученим просторима – Идеално за урбана или ограничена окружења где дизалице имају ограничен приступ.

Железнички и аутопутни мостови – Обично се користе у великим{0}}инфраструктурним пројектима.





Производња мостног бацача од 500-тона је сложен процес који укључује пројектовање, набавку материјала, производњу, монтажу, тестирање и пуштање у рад. Испод је структурирана процедура производње за такву опрему за покретање мостова за тешке услове:

1. Фаза пројектовања и инжењеринга
Анализа захтева: Дефинишите носивост (500 тона), дужину распона, мобилност и прилагодљивост терена.

Дизајн конструкције: ЦАД моделирање (АутоЦАД, СолидВоркс) за решетке, лансирни нос, потпорне оквире и хидрауличне системе.

Симулација и валидација: Анализа коначних елемената (ФЕА) за тестирање напрезања, угиба и динамичког оптерећења.

Усклађеност са прописима: Обезбедите поштовање стандарда (ААСХТО, ЕН, ИСО или{0}}специфичне спецификације за клијенте).

2. Набавка материјала
Челик{0}}високе чврстоће: АСТМ А572 класа 50 или еквивалент за главне носаче.

Хидрауличне компоненте: Пумпе, цилиндри (капацитета 500 тона) и контролни вентили.

Механички делови: зупчаници, лежајеви, витла и обртна постоља (самоходни или монтирани на шину-).

Електрични и контролни системи: ПЛЦ-ови, сензори и модули за даљинско управљање.

3. Процес израде
А. Израда конструкција
Сечење и обликовање: ЦНЦ плазма/окси{0}}сечење челичних плоча.

Заваривање: заваривање под водом (САВ) за носаче; сертификовани заваривачи (АВС/ЕН стандарди).

Машинска обрада: бушење, глодање за прецизно поравнање рупа за вијке{0}}.

Б. Хидраулични и механички склоп
Склоп хидрауличког кола: Интеграција пумпи, црева и цилиндара.

Подвозје и систем за вучу: Инсталација точкова, мотора и кочионих система.

Ц. Електрични и контролни системи
Ожичење и сензори: Мерне ћелије, сензори положаја и заустављања у нужди.

Контролна табла: ПЛЦ програмирање за синхронизовано покретање.

4. Монтажа и интеграција
Под-Склоп: Спојите носаче, лансирни нос и потпорне оквире.

Потпуна интеграција: Монтирајте хидрауличне системе, окретна постоља и контролне ормаре.

Провере поравнања: Ласерско поравнање за паралелизам колосека/точка.

5. Тестирање и контрола квалитета
Испитивање оптерећења: Примените 110% пројектованог оптерећења (550 тона) у контролисаном окружењу.

Функционални тестови: Проверити хидраулично извлачење/увлачење, кретање окретног постоља и стабилност.

Безбедносне провере: хитно заустављање, заштита од преоптерећења и безбедно{0}}

6. Бојење и заштита од корозије
Припрема површине: Пескарење (СА 2.5 стандард).

Премаз: Епоксидни прајмер + полиуретански завршни премаз за отпорност на временске услове.

7. Растављање и паковање
Модуларна подела: Раставити на преносиве делове (макс.. 40фт контејнере).

Заштита: антикорозивни омоти за поморски/друмски транспорт.

8. На-Инсталација и пуштање у рад на локацији
Поновно састављање: Вођено приручницима за монтажу.

Тестирање на терену: Пробно лансирање са инкременталним оптерећењем (50% → 100% → 110%).

Обука оператера: практичне{0}}сесије за примену и одржавање.

9. Документација и примопредаја
Као-Уграђени цртежи: Ажурирани ЦАД модели.

Приручници: Водичи за рад, одржавање и решавање проблема.

Сертификати: Извештаји о испитивању материјала (МТР), прегледи завара и записи о испитивању оптерећења.





Компанија је инсталирала интелигентну платформу за управљање опремом и инсталирала 310 комплета (сетова) робота за руковање и заваривање. Након завршетка плана биће више од 500 комплета (комплета), а стопа умрежавања опреме достиже 95%. 32 Линије за заваривање су пуштене у употребу, планирано је да се инсталира 50, а стопа аутоматизације целе линије производа достигла је 85%.
